Clapets anti-retour : comment sécuriser vos circuits pneumatiques et hydrauliques
Les clapets anti-retour sont des composants essentiels dans la conception et la maintenance des systèmes pneumatiques et hydrauliques. Leur rôle est simple mais fondamental : autoriser le passage d'un fluide (air comprimé, huile, eau) dans une seule direction et bloquer tout reflux. Cette fonction de sécurité protège les équipements sensibles comme les compresseurs, les pompes et les vérins contre les inversions de flux qui pourraient causer des dommages, des pannes ou des dysfonctionnements dangereux. En garantissant un flux unidirectionnel, ces dispositifs assurent la stabilité de la pression et l'intégrité de vos installations.
Que vous opériez dans l'automatisation industrielle, la maintenance de machines ou la construction, le choix d'un clapet adapté est crucial pour la performance et la fiabilité de vos circuits. La sélection du bon modèle dépend de multiples facteurs tels que la pression de service, la nature du fluide, la température et le type de raccordement. Chez Contorion, nous vous proposons une gamme complète de clapets anti-retour pour répondre à toutes les exigences professionnelles, des applications standards aux plus spécifiques.
Comprendre le fonctionnement et l'utilité d'un clapet anti-retour
Le principe de fonctionnement d'un clapet anti-retour repose sur un mécanisme simple et autonome. Il ne nécessite aucune commande externe pour fonctionner. À l'intérieur du corps du clapet se trouve un obturateur mobile (une bille, un clapet, un disque ou une membrane) maintenu en position fermée par un ressort ou par la gravité. Lorsque la pression du fluide dans le sens de circulation souhaité est suffisante pour vaincre la force du ressort, l'obturateur se déplace et ouvre le passage. Si la pression en aval devient supérieure à celle en amont, ou si le flux s'inverse, l'obturateur est immédiatement repoussé contre son siège, assurant une étanchéité parfaite et empêchant tout retour.
Les critères de sélection pour vos clapets pneumatiques
Pour garantir une performance optimale et une longévité maximale, plusieurs paramètres techniques doivent être examinés lors du choix de vos clapets anti-retour. Une sélection rigoureuse prévient les pertes de charge excessives, les fuites et l'usure prématurée.

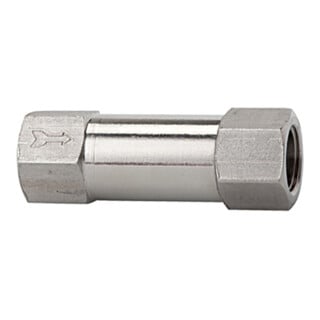

- Le matériau : Le choix dépend du fluide et de l'environnement. Le laiton nickelé, comme sur le clapet anti-retour droit RIEGLER Série Bleue, est idéal pour l'air comprimé standard. L'acier inoxydable 1.4301, utilisé pour les paniers d'aspiration Riegler, offre une excellente résistance à la corrosion pour les fluides agressifs ou les applications alimentaires.
- La pression de service : Le clapet doit pouvoir supporter la pression maximale de votre circuit. Les modèles de la 'Série Bleue' sont souvent conçus pour une pression nominale (PN) de 10 bar.
- Le type de raccordement : Il doit correspondre à votre tuyauterie. Les options incluent des filetages mâles ou femelles (G 1/8, G 1/2, M5), ou des raccords à emboîtement pour un montage rapide, comme sur le modèle Riegler 204.06-2 pour tuyau de Ø 6 mm.

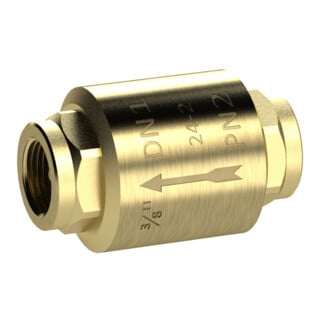

- La pression d'ouverture : C'est la pression minimale nécessaire pour que le clapet s'ouvre. Elle est très faible (ex. : 0,01 - 0,03 bar) pour les clapets à passage intégral afin de minimiser les pertes de charge.
Applications spécifiques et modèles avancés

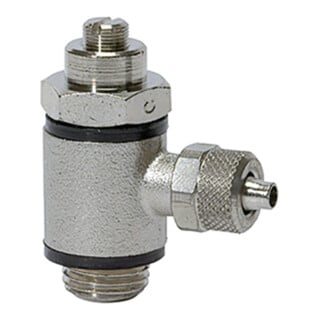

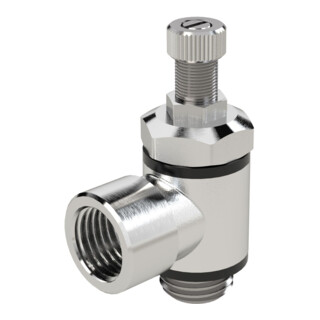

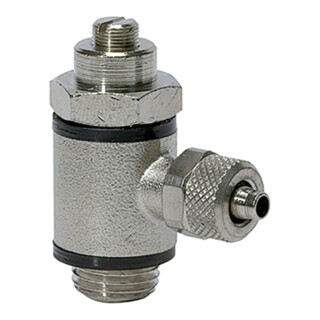

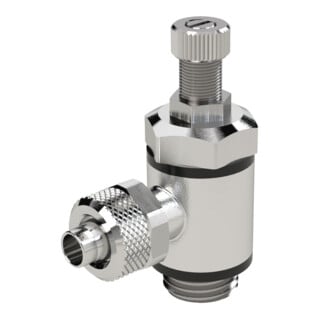

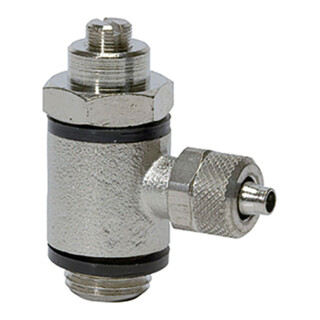

Au-delà des modèles standards, il existe des clapets anti-retour conçus pour des fonctions précises. Par exemple, un clapet anti-retour à étranglement permet de contrôler la vitesse de sortie de l'air d'un vérin, régulant ainsi la vitesse de son mouvement. Les modèles comme le clapet Riegler à étranglement pour évacuation sont parfaits pour ce type d'ajustement fin. Pour les circuits d'aspiration, l'ajout d'un panier d'aspiration en acier inoxydable est indispensable pour filtrer les impuretés et protéger la pompe et le clapet lui-même.
| Produit | Matériau | Type de raccord | Pression de service max. | Spécificité |
|---|---|---|---|---|

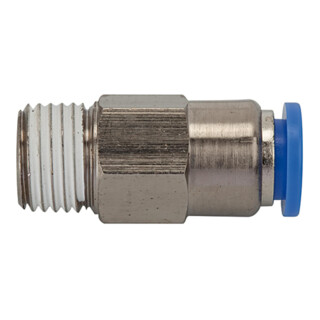

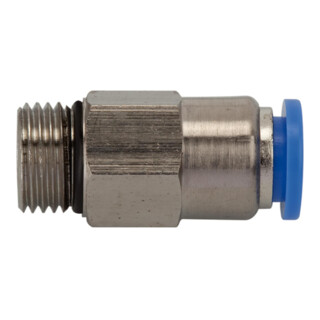

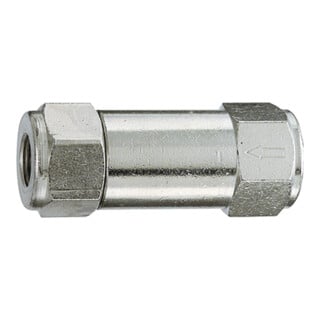

| RIEGLER Clapet anti-retour droit Série Bleue 10 bar, laiton nickelé | Laiton nickelé | Filetage (selon modèle) | 10 bar | Usage général pour air comprimé |

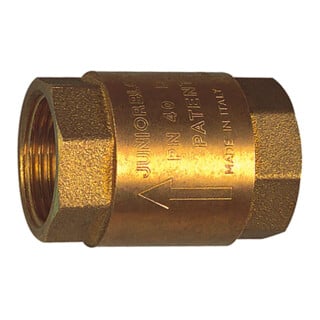

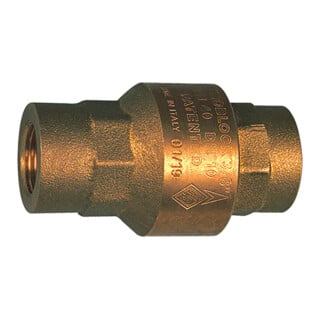

| Riegler Clapet anti-retour, passage intégral, laiton, G 1, 0,01 - 0,03 bar | Laiton | Filetage G 1 | Variable | Très faible pression d'ouverture, perte de charge minimale |

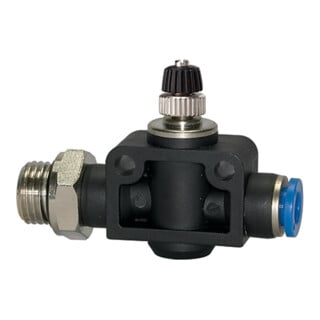

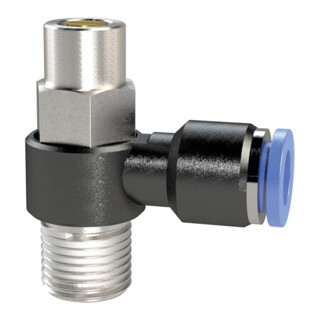

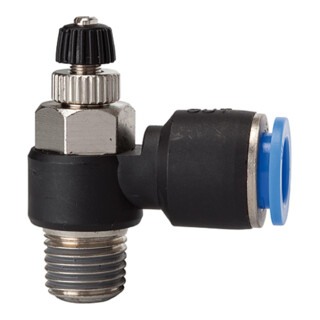

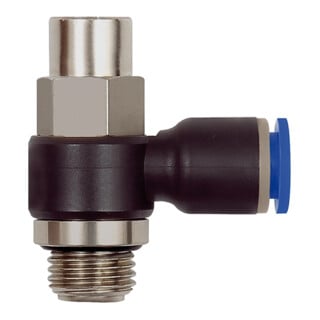

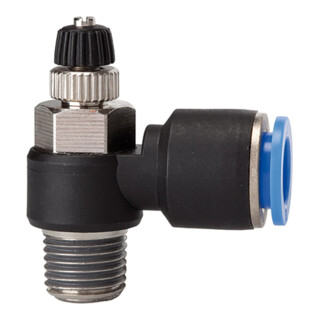

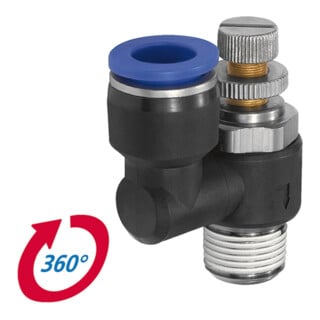

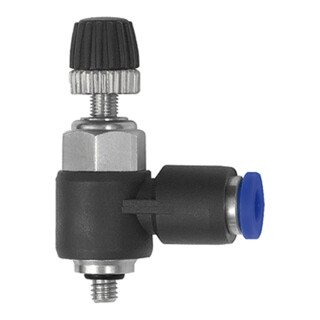

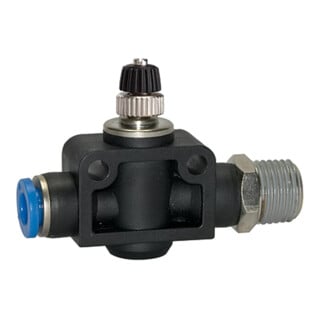

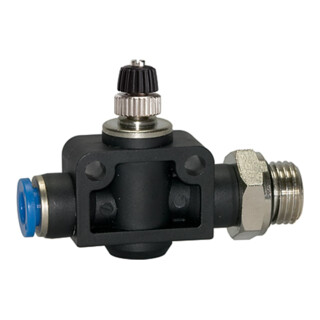

| RIEGLER Clapet anti-retour d'étranglement Série bleue Raccord enfichable Diamètre de tuyau 8 mm | Polymère / Laiton nickelé | Raccord enfichable Ø 8 mm | 10 bar | Contrôle du débit d'échappement |
| Riegler Panier d'aspiration pour clapets anti-retour, acier inoxydable 1.4301, G 1 | Acier inoxydable 1.4301 | Filetage G 1 | N/A | Filtration des impuretés à l'aspiration |
Foire aux questions (FAQ)
Quelle est la différence entre un clapet à passage intégral et à passage réduit ?
Un clapet à passage intégral possède un diamètre interne équivalent à celui de la tuyauterie, ce qui minimise la perte de charge et la turbulence du fluide. Il est idéal pour les applications où un débit élevé est requis. Un clapet à passage réduit a un diamètre interne plus petit, ce qui peut être acceptable pour des applications de contrôle où le débit n'est pas le critère principal.
Comment choisir le bon matériau (laiton, inox, aluminium) ?

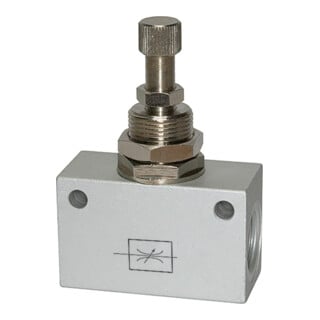

Le laiton est un excellent choix pour les applications standards avec de l'air comprimé ou de l'eau non agressive. L'acier inoxydable est indispensable pour les fluides corrosifs, les hautes températures ou les industries agroalimentaires et pharmaceutiques. L'aluminium, comme sur certains régulateurs de débit, est apprécié pour sa légèreté dans les applications embarquées ou mobiles.
Quand utiliser un clapet anti-retour à étranglement ?
Ce type de clapet est utilisé pour réguler la vitesse d'un actionneur pneumatique, comme un vérin. En contrôlant le débit de l'air qui s'échappe du vérin, vous pouvez ajuster précisément la vitesse de rentrée ou de sortie de la tige, ce qui est crucial pour les processus automatisés nécessitant des mouvements synchronisés ou amortis.
À quoi sert un panier d'aspiration pour clapet anti-retour ?
Un panier d'aspiration, aussi appelé crépine, se monte à l'entrée d'une ligne d'aspiration, avant le clapet anti-retour et la pompe. Sa fonction est de filtrer les débris, particules et autres impuretés présentes dans le fluide aspiré, protégeant ainsi l'ensemble du circuit hydraulique ou pneumatique contre l'usure et les blocages.
