Douilles Torx : transmettre le couple sans arrondir l’empreinte
Les douilles TX (Torx) sont faites pour reprendre du couple sur des vis à empreinte étoile, en limitant le ripage et l’arrachement de matière. En atelier auto, en maintenance industrielle ou en pose d’équipements, le bon profil TX évite surtout les têtes foirées et les reprises longues.
Sur Contorion, vous trouvez des douilles Torx internes (TX), des Torx externes (E-Torx / TX-E) et des versions de sécurité (Tamper-Resistant). L’objectif : assortir l’empreinte, le carré d’entraînement et la longueur à votre couple réel, pas à l’à-peu-près.
Douilles Torx : choisir le bon profil (TX, TX-E, sécurité)
Avant tout, identifiez l’empreinte : TX (interne) s’engage dans la vis, alors que TX-E (externe) coiffe une tête mâle de type E4, E5, E7, etc. Une erreur de famille (TX vs E-Torx) se traduit par du jeu, donc des angles matés et une empreinte irrécupérable.
En maintenance, vous croiserez aussi du Torx de sécurité : une vis TX percée nécessite un embout “trou” (Tamper-Resistant), typiquement sur carters, équipements publics ou électroménager. Exemple concret : un embout de sécurité VIGOR T9H pour vis inviolables. Côté Torx Plus (IP), l’empreinte est optimisée pour mieux répartir les contraintes, utile si vous montez en couple et que la cadence est élevée.
Douilles Torx : carrés d’entraînement, longueur et accessibilité
Le carré d’entraînement conditionne la plage de couple et la compatibilité avec vos cliquets : 1/4" pour petites tailles (T7, T8) et interventions fines, 3/8" pour un bon compromis, 1/2" quand il faut encaisser (ex : T70 sur véhicules utilitaires ou assemblages lourds). Une douille longue améliore l’accès sur vis noyées, mais augmente aussi le bras de levier et les flexions : si vous êtes au couple limite, privilégiez une longueur maîtrisée et un guidage bien axial.
Pour éviter la perte de l’empreinte au bout de la rallonge, une douille avec fonction de maintien peut faire gagner du temps en série. Un exemple typique est une douille/porte-embout avec maintien de la vis ou de l’embout pour le travail bras levés, où chaque chute coûte cher en minutes.
Douilles Torx : matériaux, normes d’atelier et sécurité électrique
Pour l’usage pro, la priorité est la tenue mécanique : acier au chrome-vanadium ou chrome-molybdène selon les gammes, traitements de surface (phosphaté, chromé) et usinage précis des cannelures. Sur des tailles élevées (ex : T70), une finition phosphatée est souvent choisie pour sa robustesse et sa résistance au marquage en usage intensif.
Pour le contrôle du couple, associez idéalement la douille à une clé dynamométrique et respectez l’alignement pour éviter les charges latérales. En environnement électrique, n’utilisez que des douilles isolées conformes aux exigences d’isolement (travaux sous tension : procédure, EPI et outillage isolé adaptés). Une douille isolée, comme certains modèles KS Tools, ajoute une barrière protectrice, mais ne remplace pas une analyse de risque ni les règles d’habilitation.
| Produit (nom exact) | Type Torx | Carré d’entraînement | Spécificité atelier | Cas d’usage typique |
|---|---|---|---|---|
| KS Tools Douille à embout 1/4" avec isolation protectrice pour vis TX, T8 | TX interne (T8) | 1/4" | isolation protectrice | petites vis, armoires, capots, interventions proches d’éléments sous tension (selon procédure) |

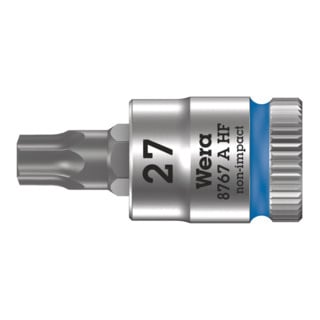

| Wera 8767 A HF TX Écrou de mèche Zyklop avec 1/4 d'entraînement, avec fonction de maintien | TX interne | 1/4" | fonction de maintien | montage en série, accès délicat, réduction des chutes d’embout/vis |
| VIGOR Embout tournevis carré intérieur 6,3 mm (1/4") TX Tamper-Resistant T9H V2596N, 38 mm | TX sécurité (T9H) | 1/4" | Tamper-Resistant, 38 mm | vis inviolables, maintenance d’équipements, carters sécurisés |
| KS Tools 1/4" TX E socket, long, E4 | TX-E externe (E4) | 1/4" | douille longue | têtes E-Torx compactes, vis noyées, accès en profondeur |
| KS Tools Douille à embout 1/2" pour vis TX, T70, longueur 120 mm, phosphatée | TX interne (T70) | 1/2" | 120 mm, phosphatée | gros couples, châssis, assemblages lourds, accès profond |
Questions fréquentes (FAQ)
Comment éviter de foirer une vis avec des douilles Torx ?
Choisissez la taille exacte (T25 n’est pas T27), engagez la douille à fond et travaillez bien dans l’axe. Le ripage vient surtout d’un embout trop petit, d’une empreinte encrassée ou d’un effort en biais. Nettoyez l’empreinte et réduisez les rallonges inutiles.
Quelle différence entre Torx (TX) et Torx externe (TX-E) ?

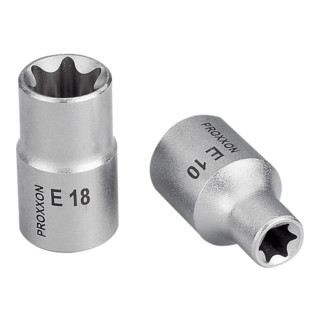

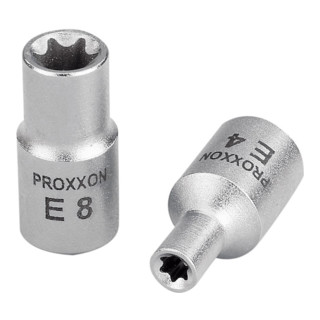

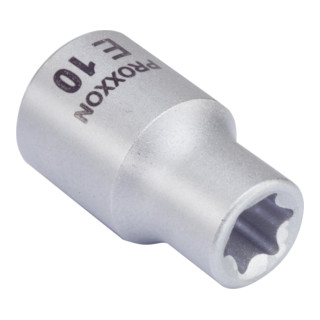

Le TX est une empreinte femelle dans la vis, la douille/embout vient dedans. Le TX-E est une tête mâle (E4, E5, E7…), la douille vient par-dessus. Mélanger les deux crée du jeu, donc de l’arrondi, et vous perdez rapidement la capacité à transmettre le couple.
À quoi sert un Torx “Tamper-Resistant” (avec trou) ?
Les vis de sécurité ont un téton central : un embout Torx standard ne peut pas s’enfoncer. L’embout “trou” (ex : T9H) contourne ce téton et transmet le couple sans bricolage. C’est courant sur carters, installations publiques et certains équipements industriels.
Quand passer d’un carré 1/4" à 3/8" ou 1/2" ?
Dès que le couple augmente ou que les tailles de TX montent, le 1/4" montre ses limites en rigidité. Le 3/8" encaisse mieux en maintenance générale. Le 1/2" est adapté aux gros serrages (ex : T70) et aux douilles longues, avec moins de torsion parasite.
Une douille isolée suffit-elle pour intervenir en électricité ?
Non : une douille isolée réduit le risque de contact, mais elle ne remplace ni l’habilitation, ni la consignation, ni les EPI. Vérifiez l’état de l’isolation (pas d’entaille), utilisez l’outillage isolé approprié à la tâche et respectez la procédure de travail sous tension de votre site.
