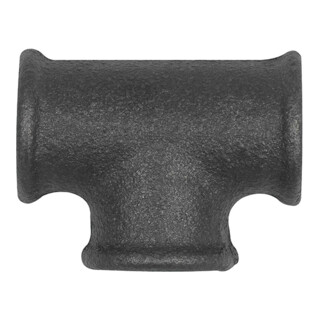

Raccords pneumatiques : sécuriser et stabiliser vos réseaux d’air comprimé
Un raccord mal choisi et c’est la fuite, la perte de débit ou le flexible qui fouette au débranchement. Dans cette catégorie Raccords & pièces de raccordement, vous trouvez des solutions pour assembler, adapter et sécuriser vos lignes d’air comprimé et vos utilités d’atelier, du simple raccord enfichable au raccord de sécurité.
Chez Contorion, l’objectif est simple : vous permettre d’identifier rapidement la bonne piece de raccordement selon le filetage, le diamètre de tuyau, la matière et le niveau de sécurité attendu, sans noyer l’atelier sous des références inutiles.
Choisir le bon raccord : filetage, diametre raccord et compatibilités
Un raccord se sélectionne d’abord par la norme et la géométrie : filetage BSPP (G) ou BSPT (R), filetage intérieur (IG) ou extérieur (AG), et profil de connexion côté air (ex. NW 7.2). Ensuite, contrôlez le diametre raccord et surtout le diamètre réel du tuyau (souvent en mm) pour les raccords instantanés : un 10 mm ne se rattrape pas “à la force”.
Pour éviter les incompatibilités, alignez trois points : profil d’accouplement (NW), type de filetage (G 1/4, G 3/8, G 1/2, etc.) et matériau. Les fourniture raccords rotatifs sont utiles quand l’outil tourne en main (cliquet, soufflette, visseuse pneumatique) : ils limitent la torsion du flexible et la fatigue des joints.
- Atelier auto : privilégiez un raccord de sécurité côté réseau pour dépressuriser avant déconnexion.
- Menuiserie : raccords enfichables rapides pour multiplier les postes et limiter les pertes de charge.
- Maintenance : jeux assortis pour repartir vite après un remplacement de flexible.
Matières, étanchéité et tenue mécanique : ce qui fait la différence sur chantier
La matière du raccord influence la longévité : le laiton (MS) résiste bien à la corrosion en environnement humide, l’acier galvanisé encaisse mieux les contraintes mécaniques, l’aluminium réduit le poids sur les outils. Sur les raccords de sécurité et accouplements, vérifiez aussi la qualité du clapet et des surfaces d’appui : une usure prématurée se traduit par des micro-fuites et des cycles compresseur plus fréquents.
Côté étanchéité, soignez le montage : filetage conique (type R) étanche par déformation, filetage cylindrique (type G) souvent avec joint plat, joint torique ou portée. Respectez un serrage maîtrisé : trop serrer fissure un corps en laiton ou écrase un joint, pas assez serrer crée un suintement. Utilisez un produit d’étanchéité adapté à l’air comprimé (ruban PTFE ou pâte) selon la recommandation fabricant et évitez d’en mettre dans le circuit.
- Réseaux soumis à vibrations : privilégiez des pièces robustes et contrôlez régulièrement le serrage.
- Air avec condensats : choisissez des matières résistantes à la corrosion et purgez la ligne.
- Environnements poussiéreux : capuchons et propreté des embouts pour préserver les clapets.
Sécurité et maintenance : raccords de sécurité, accouplements et pièces d’usure
Le raccord de sécurité n’est pas un “plus” : il réduit le risque de coup de fouet en déconnectant en deux temps (dépressurisation puis séparation). C’est particulièrement pertinent sur les lignes en 1/2 pouce et sur les postes où l’on débranche souvent. Pour les ateliers multi-utilisateurs, standardisez les profils (ex. NW 7.2) : moins d’adaptateurs, moins de fuites, moins de confusion.
Pensez aussi aux pièces de raccordement qui ne se voient pas : joints, membranes et éléments de valve. Une membrane fatiguée ou un joint écrasé peut donner un symptôme “compresseur insuffisant” alors que la perte est localisée. Gardez un petit stock de piece de raccordement critique (joints, embouts, jeux assortis) pour remettre une ligne en service sans immobiliser un poste.
- Contrôle périodique : fuite audible, test eau savonneuse, inspection des portées.
- Remplacement préventif : joints sur accouplements très sollicités, clapets encrassés.
- Hygiène réseau : soufflage et filtration en amont pour protéger les mécanismes.
| Produit (nom exact) | Type | Filetage / interface | Point d’attention technique |
|---|---|---|---|
| Raccords de sécurité CEJN filetage intérieur, filetage intérieur du raccord : 1/4 pouces | Raccord de sécurité | IG 1/4 pouces | Déconnexion en deux étapes : limite le coup de fouet, intéressant sur postes à débranchement fréquent. |
| Raccord enfichable droit Série bleue G 1/2 a. Diamètre du tuyau 10 mm RIEGLER | Raccord instantané | G 1/2, tuyau 10 mm | Compatibilité directe avec le diamètre de tuyau : contrôlez le diametre raccord et la tolérance du tube. |
| Raccord rapide avec filetage extérieur HOLEX, filetage extérieur du raccord : 3/8 pouce | Accouplement rapide | AG 3/8 pouce | Bon compromis débit/encombrement : idéal pour outillage gourmand en air, attention au standard d’embout associé. |
| RIEGLER Jeu de raccords 10 pièces 1/4 Pouces | Assortiment | 1/4 Pouces | Utile en dépannage et standardisation : réduit les arrêts, couvre des besoins courants en atelier. |
| GEKA plus-Raccord fileté MS, AG G3/4", SB | Raccord fileté | AG G3/4" | Laiton (MS) : bonne résistance à la corrosion, pertinent sur utilités et montages sollicités en extérieur. |
Questions fréquentes (FAQ)
Comment vérifier la compatibilité entre un embout NW 7.2 et un raccord rapide ?
Contrôlez le profil (NW 7.2) côté mâle et femelle : deux références “7.2” peuvent différer selon les standards fabricants. Vérifiez aussi le type de verrouillage, la longueur d’emboîtement et le débit requis. En cas de doute, standardisez toute la ligne avec la même gamme d’accouplements.
Quelle différence pratique entre filetage G (cylindrique) et R (conique) sur une pièce de raccordement ?
Le filetage R assure l’étanchéité par serrage conique : l’assemblage se “bloque” mécaniquement, souvent avec PTFE. Le filetage G est cylindrique : l’étanchéité se fait plutôt par joint (plat ou torique) sur une portée. Mélanger sans adaptation augmente le risque de fuite et de détérioration.
Pourquoi un raccord de sécurité réduit-il le risque de coup de fouet au débranchement ?
Le raccord de sécurité évacue d’abord la pression résiduelle avant la séparation complète. Résultat : le flexible n’est plus propulsé par l’air comprimé au moment où il se libère. Sur les réseaux à grand débit ou sur les postes très sollicités, c’est une mesure simple pour limiter les incidents.
Comment choisir le bon diametre raccord pour un tuyau de 10 mm et éviter les fuites ?
Le point clé est le diamètre extérieur réel du tube et sa rigidité. Avec un raccord instantané, le tuyau doit être coupé net, ébavuré et enfoncé à fond pour que la pince et le joint travaillent correctement. Un tube ovalisé ou rayé crée une fuite, même avec le “bon” 10 mm.
À quoi servent les fourniture raccords rotatifs et quand les installer ?
Les raccords rotatifs autorisent une rotation contrôlée entre l’outil et le flexible, ce qui limite la torsion, les plis et l’arrachement des filetages. Installez-les sur outillage manipulé en continu (soufflette, clé à chocs, cliquet pneumatique) et sur postes où le flexible s’enroule fréquemment.
