Réducteurs de pression à filtre : stabiliser le débit et protéger vos outils pneumatiques
Les réducteurs de pression à filtre servent à deux choses : abaisser la pression à une valeur stable et retenir les particules et condensats avant qu’ils n’atteignent vos outils. En atelier comme sur chantier, c’est le bon réflexe pour éviter les pertes de couple, les à-coups et l’usure prématurée des composants pneumatiques.
Chez Contorion, vous trouverez des ensembles compacts de type variobloc, des filtres multifix et des régulateurs adaptés aux débits d’air des clés à chocs, pistolets de soufflage, appareils de rodage ou réseaux d’air comprimé.
Réducteurs de pression à filtre : choisir plage de réglage, débit et raccordement
Commencez par la plage : un atelier tourne souvent à 8 à 10 bar en amont, mais beaucoup d’outils travaillent mieux à 6,2 bar (référence fréquente en pneumatique). Un réducteur bien dimensionné doit maintenir cette consigne malgré les variations de consommation : regardez le débit admissible et la stabilité de régulation.
Côté raccordement, vérifiez le filetage (G 1/4, G 3/8, G 1, etc.) et l’encombrement. Les modules type variobloc (ex. régulateur de pression à filtre RIEGLER type 480) facilitent la configuration : filtre, régulateur et éventuellement distributeur se montent en ligne sans multiplier les raccords, donc moins de fuites et moins de maintenance.
Filtration : taille en µm, purge et compatibilité des cuves
La filtration se choisit en fonction de l’outil et du risque : 5 µm est un standard robuste pour protéger les organes pneumatiques courants, tandis qu’une filtration plus fine se discute surtout pour des applications sensibles. Une cuve transparente en polycarbonate aide au contrôle visuel du niveau de condensats, mais impose de respecter la compatibilité chimique : évitez certains solvants et huiles agressives.
La purge (manuelle ou automatique) conditionne la régularité : un filtre saturé crée une chute de pression, donc baisse de performance. En environnement humide, privilégiez un entretien planifié : purge quotidienne, contrôle du bol, remplacement périodique de l’élément filtrant. Sur réseau, positionnez le filtre-régulateur après un sécheur si vous en avez un, pour limiter l’eau liquide.
Cas d’usage : air comprimé atelier, maintenance auto, oxygène et eau sous pression
En pneumatique atelier, l’objectif est une pression stable au poste : une clé à chocs ou un appareil de rodage de soupapes (ex. Facom) consomme par à-coups. Un réducteur de pression du filtre HAZET ou un Schneider DM permet de limiter les variations et de protéger les mécanismes internes. Ajoutez un distributeur (type 488) pour alimenter plusieurs sorties tout en gardant un réglage central.

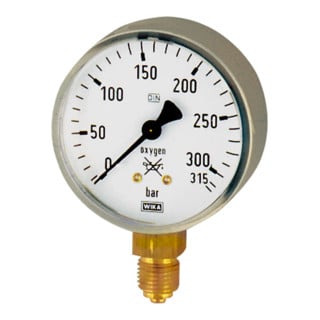

Pour les gaz techniques, la logique change : un détendeur oxygène (ex. Rothenberger Série Roxy, avec manomètre 200 bar) doit être conforme à l’usage gaz, propre (absence de graisse) et manipulé avec des joints adaptés. Pour l’eau et le nettoyage, un détendeur avec filtre à particules (ex. Kärcher) protège la lance et évite le colmatage. Dans tous les cas : montez dans le bon sens (flèche), et sécurisez les raccords au couple recommandé par le fabricant.
| Produit (nom exact) | Type | Raccordement / format | Point fort atelier |
|---|---|---|---|

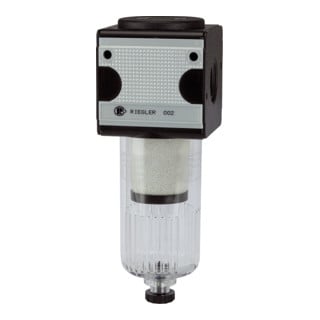

| RIEGLER Filtre multifixe avec cuve en polycarbonate 5 µm BG 3 G 3/4 | filtre | BG 3, G 3/4 | contrôle visuel rapide, filtration 5 µm pour réseau |
| Régulateur de pression à filtre type 480 - variobloc filetage mm 19,17 BG II G 1 | filtre-régulateur | variobloc, BG II, G 1 | ensemble compact, pertes de charge limitées |
| Réducteur de pression Schneider DM | réducteur de pression | selon version | réglage simple au poste, protection de l’outil |
| Réducteur de pression du filtre 9070-7 HAZET | réducteur avec filtre | selon version | maintenance atelier, alimentation stable en air |
| Détendeur Rothenberger pour oxygène avec manomètre, 200 bar | détendeur gaz | haute pression (bouteille) | gestion sécurisée de l’oxygène, lecture manométrique |
Questions fréquentes (FAQ)
Comment régler un réducteur de pression à filtre à 6,2 bar sans fausser la mesure ?
Réglez toujours en situation de débit : déclenchez l’outil (soufflette, clé, ponceuse) puis ajustez la molette jusqu’à la consigne. À débit nul, la pression remonte et la lecture est optimiste. Contrôlez avec un manomètre au plus près du poste et vérifiez l’absence de fuites sur raccords.
Quelle finesse de filtration choisir : 5 µm suffit-il pour l’atelier ?
Pour la majorité des outils pneumatiques, 5 µm est un bon compromis : il retient particules et une partie des brouillards tout en limitant la perte de charge. Si vous avez des organes sensibles (micro-valves, instrumentation), discutez une filtration plus fine, mais surveillez davantage le colmatage.
Pourquoi mon outil manque de couple alors que le compresseur est à 10 bar ?
La pression compresseur ne garantit pas la pression au poste. Un filtre encrassé, un tuyau trop long, un raccord rapide restrictif ou un réducteur sous-dimensionné créent une chute de pression au débit. Mesurez la pression en charge, purgez le filtre et dimensionnez raccords et diamètre de flexible au besoin.
À quelle fréquence purger et entretenir un filtre-régulateur ?
En atelier humide ou avec forte utilisation, purgez quotidiennement la cuve et contrôlez visuellement le niveau de condensats. Remplacez l’élément filtrant dès que la perte de pression augmente ou selon le plan de maintenance interne. Une purge oubliée finit en eau dans l’outil, donc corrosion et pannes.
Peut-on utiliser un réducteur d’air comprimé pour l’oxygène ou d’autres gaz ?
Non, il faut un détendeur conçu pour le gaz concerné. L’oxygène impose des matériaux et une propreté spécifiques (absence d’huile ou graisse), des joints adaptés et une conception haute pression côté bouteille. Utilisez un détendeur oxygène dédié (type Rothenberger) et respectez les consignes de sécurité du fabricant.
