Systèmes de lubrification à brouillard d’huile : stabiliser le débit d’huile en air comprimé
En pneumatique, la lubrification par brouillard d’huile sert à alimenter en micro-gouttelettes les moteurs, vérins et outils rotatifs là où un graissage manuel devient irrégulier. Un lubrificateur à brouillard d’huile bien dimensionné limite l’usure, le grippage et les pertes de performance, surtout en usage continu.
Sur Contorion, vous trouvez des huileurs, lubrificateurs et lubrificateurs à brouillard d’huile adaptés aux réseaux d’air : de la maintenance ponctuelle (mini-burettes, pompes à pousser) jusqu’aux ensembles de ligne (brumisateurs, systèmes RIEGLER) pour atelier.
Systèmes de lubrification à brouillard d’huile : principe, réglage et compatibilités
Un huileur (ou lubrificateur) crée un brouillard en forçant l’air à accélérer dans un venturi : la dépression aspire l’huile depuis le réservoir, puis un réglage calibre la cadence de gouttes. Le bon réglage se fait en charge : débit d’air réel, cycles, et pression stabilisée en aval du filtre-régulateur. En pratique, visez une lubrification minimale et constante, sans “noyer” l’outil.
Points à vérifier : filetage (G 1/4, G 3/8, G 1/2 selon ISO 228-1), DN de passage, sens de montage, et niveau de pression de service (souvent 6 à 10 bar en atelier). Si vous utilisez des composants FRL, placez le lubrificateur après le filtre et le régulateur pour éviter que l’huile n’englue la filtration.
Systèmes de lubrification à brouillard d’huile : choix des matériaux et résistance atelier

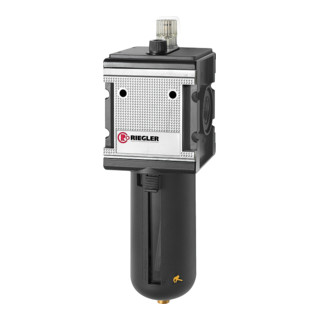

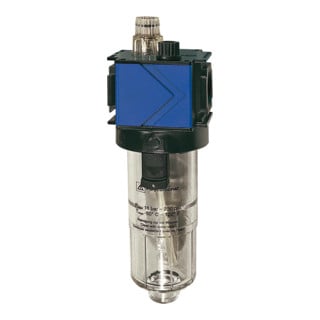

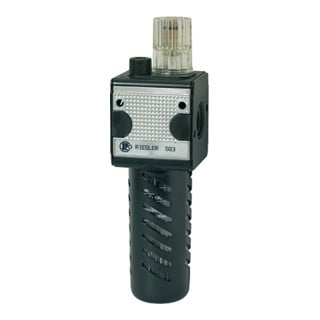

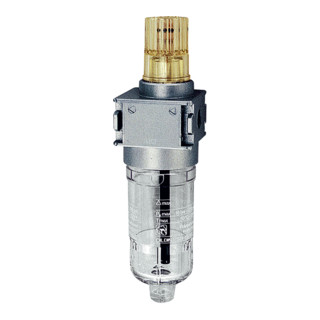

Le réservoir est souvent en polycarbonate (PC) : transparent et pratique pour contrôler le niveau, mais à protéger des solvants agressifs, des nettoyants alcalins et des chocs. En environnement exposé, privilégiez un montage protégé (cage, emplacement hors zone d’impact). Les corps de lubrificateurs sont généralement métalliques pour tenir les contraintes mécaniques et les serrages répétés.
L’étanchéité se joue sur les joints (NBR/EPDM selon huiles et température) et sur la qualité de filetage. Un serrage excessif sur un G 1/4 ou G 3/8 peut fissurer un corps léger ou déformer un raccord. Utilisez une méthode d’étanchéité compatible air comprimé (PTFE ou pâte adaptée), et contrôlez les fuites au spray de détection. Un lubrificateur à brouillard d’huile bien étanche maintient le réglage et évite la surconsommation.
Systèmes de lubrification à brouillard d’huile : mise en service, maintenance et sécurité
Avant mise en service, purgez la ligne, installez un filtre en amont, puis remplissez avec une huile pneumatique adaptée (viscosité typique ISO VG 32, sans additifs collants). Réglez d’abord bas, puis augmentez jusqu’à obtenir une protection sans dépôts. Pour des outils intermittents, une mini-burette ou un appoint à la pompe à pousser reste souvent plus fiable qu’un réglage “au hasard” sur la ligne.
En maintenance : contrôlez le niveau, nettoyez le bol si un voile se forme, et vérifiez que l’huile ne se charge pas en eau (condensation). Sécurité : dépressurisez avant toute ouverture, portez lunettes et gants, et évitez de diriger un brumisateur vers une zone de travail sensible (peinture, collage, surfaces à traiter). L’huile en brouillard peut contaminer des pièces à dégraisser ou des zones de soudage.

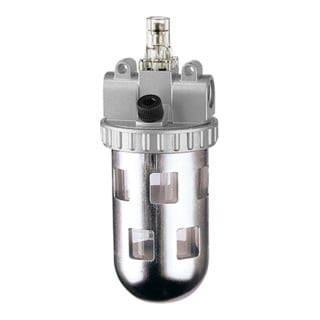

| Produit (nom exact) | Type | Raccordement / format | Usage atelier recommandé | Point de vigilance |
|---|---|---|---|---|
| RIEGLER Système de lubrification à brouillard d’huile 3/8 Pouces | Système de ligne (brouillard d’huile) | G 3/8 | Alimentation stable d’outils pneumatiques en poste fixe | Réglage à réaliser en conditions de débit réel |
| RIEGLER Système de lubrification à brouillard d’huile 1/2 Pouces | Système de ligne (brouillard d’huile) | G 1/2 | Réseaux plus débitants, lignes d’atelier et machines | Encombrement et protection contre chocs |
| RIEGLER Huileur à brouillard d'air comprimé BR Standard, G1/2" DN15, BG 3, réservoir PC | Lubrificateur (huileur) à brouillard | G 1/2, DN15, réservoir polycarbonate | Protection continue des moteurs pneumatiques et ensembles FRL | Compatibilité chimique du PC et des joints |
| Mini-burette à air comprimé 1/4" STIER | Mini-lubrification / appoint | 1/4" | Interventions terrain, petite consommation, dépannage rapide | Surveillance du niveau et dosage plus fréquent |
| Huileur automatique à air comprimé BGS 6,3 (1/4") connecteur de tuyau | Huileur en ligne | 1/4", connecteur de tuyau | Poste de travail avec flexible, besoin d’appoint régulier | Montage dans le bon sens et tenue des raccords |
Questions fréquentes (FAQ)
Comment régler un lubrificateur à brouillard d’huile sans surlubrifier ?
Réglez toujours en conditions réelles : outil branché, pression stabilisée, débit d’air identique à l’usage. Démarrez au minimum, puis augmentez jusqu’à observer une légère consommation régulière, sans gouttes visibles en sortie. Trop d’huile encrasse silencieux et clapets, et contamine les pièces.
Quelle huile choisir pour la lubrification par brouillard d’huile en pneumatique ?
Prenez une huile pneumatique fluide, typiquement ISO VG 32, conçue pour nébulisation et sans additifs collants. Évitez les huiles trop visqueuses : elles nébulisent mal et dérèglent le débit. Si votre ligne peut condenser, privilégiez une huile limitant l’émulsion et surveillez l’eau au bol.
Où placer l’huileur dans une chaîne FRL (filtre, régulateur, lubrificateur) ?
Placez-le après le filtre et après le régulateur : l’air propre et régulé stabilise le venturi, donc le dosage. En amont, l’huile charge le média filtrant et fausse la régulation. Respectez le sens de circulation indiqué sur le corps, sinon vous perdez l’effet brouillard et le réglage.
Polycarbonate (PC) : quelles précautions pour le réservoir d’un lubrificateur ?
Le PC facilite le contrôle de niveau, mais craint certains solvants, nettoyants agressifs et impacts. Nettoyez à l’eau savonneuse, évitez les produits non compatibles, et protégez le bol en zone d’atelier exposée. En cas de microfissures ou opacification, remplacez rapidement pour éviter une rupture.
Quand préférer une burette ou une pompe à pousser plutôt qu’un système de brouillard d’huile ?
Si l’outil est utilisé ponctuellement, si plusieurs outils partagent un réseau, ou si vous travaillez sur des opérations sensibles à l’huile (collage, peinture, dégraissage), le graissage manuel est plus maîtrisable. Une pompe à pousser SAMOA-HALLBAUER ou une petite burette permet un dosage ciblé, sans contaminer la ligne.
