Systèmes de sertissage : la connexion électrique qui tient en vibration
Un sertissage correct, c’est une liaison mécanique et électrique fiable, sans échauffement, et qui ne se desserre pas avec le temps. Dans les armoires, les véhicules utilitaires, les équipements solaires ou les machines, c’est souvent la différence entre une intervention “propre” et un retour chantier.
Dans cette catégorie, vous trouvez des systèmes de sertissage complets : pinces à cliquet, matrices et inserts interchangeables, positionneurs et profils adaptés aux cosses isolées ou non isolées, embouts de fils et connecteurs spécifiques comme le MC4. Contorion vous aide à composer un ensemble cohérent, plutôt qu’un empilage d’outils incompatibles.
Choisir vos systèmes de sertissage selon cosses, sections et profils
Un bon choix commence par le type de terminaison : embout de fil (ferrule), cosse isolée, cosse non isolée, manchon d’extrémité, ou connecteur plat. Chaque famille impose un profil de sertissage : carré ou hexagonal pour embouts selon l’application, ovale/forme “B” ou “W” pour certaines cosses, profils dédiés pour connecteurs plats 4,8 et 6,3 mm. Vérifiez la plage de section en mm² (ou AWG quand c’est indiqué) et la compatibilité avec vos isolants : PVC, polyoléfine, ou gaine thermorétractable.

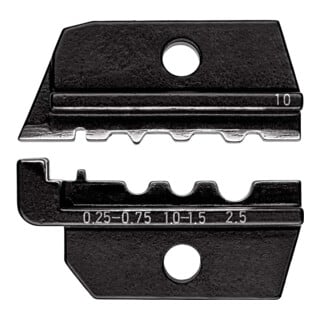

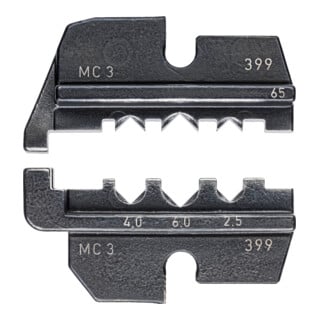

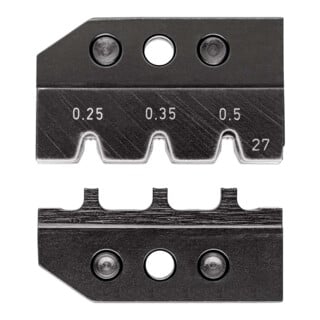

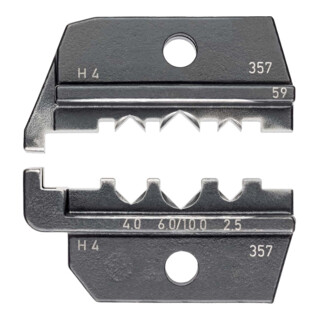

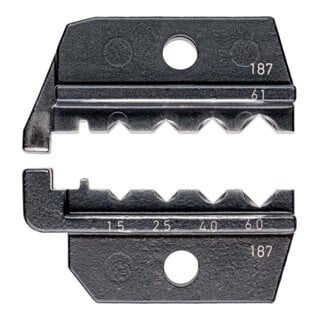

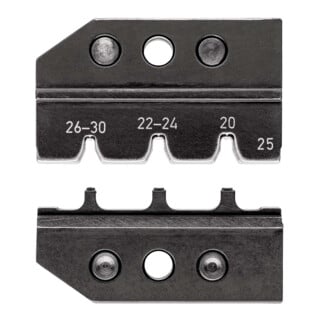

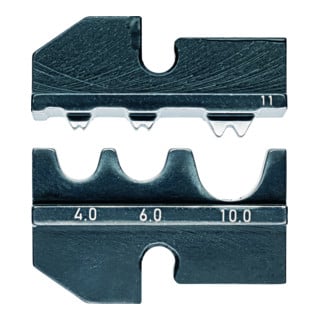

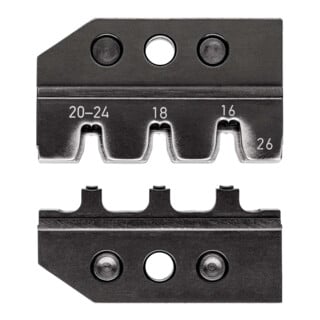

Sur le terrain, privilégiez une pince à cliquet avec libération de sécurité : le cycle garantit la compression complète, indispensable pour limiter la résistance de contact et l’échauffement. Les matrices interchangeables (type Knipex 97 43 XX ou inserts KS Tools) permettent de couvrir plusieurs profils sans multiplier les pinces. Pour le solaire, un insert MC4 dédié évite les “à-peu-près” qui finissent en défaut d’étanchéité ou en point chaud.
Pince, matrice, insert, positionneur : un système, pas juste un outil
Un ensemble performant repose sur quatre éléments. La pince fournit la cinématique (cliquet, démultiplication, effort régulier). La matrice ou l’insert définit le profil et la plage de section. Le positionneur centre la cosse et stabilise la pièce, utile en série ou en espace réduit. Enfin, les consommables (embouts, cosses, manchons) doivent correspondre au profil : une matrice “cosses isolées” n’écrase pas correctement une cosse non isolée, même si la section “rentre”.
Côté matériaux, recherchez des aciers traités et des profils usinés avec précision : une empreinte marquée ou déformée provoque des ruptures de brins, une tenue mécanique inégale et parfois un arrachement au test de traction. En atelier comme en dépannage, une pince universelle à matrices interchangeables (ex. Knipex) permet d’adapter rapidement le profil. En électricité bâtiment, un coffret d’outils à sertir (ex. Facom) fluidifie le travail entre embouts, cosses et connecteurs usuels.
Bonnes pratiques : normes, contrôle et sécurité en intervention
Un sertissage se contrôle, surtout en maintenance : inspection visuelle (empreinte centrée, pas de coupe de brins, isolant non pincé), puis test de traction adapté à la section. Les exigences varient selon les environnements, mais l’objectif reste le même : un contact stable et une tenue mécanique suffisante. Référez-vous aux pratiques professionnelles et aux standards utilisés en industrie (par ex. principes d’essais et de qualité de sertissage type IEC 60352-2, et exigences de connectique selon le domaine).

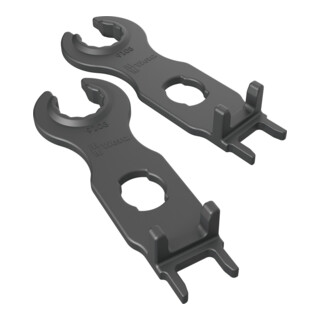

Sécurité : coupez l’alimentation, appliquez les procédures de consignation, et utilisez des EPI adaptés. Sur des conducteurs multibrins, dénudez à la longueur exacte : trop court, vous sertissez sur l’isolant ; trop long, vous exposez du cuivre. Sur MC4, respectez la section recommandée par le connecteur, puis contrôlez l’encliquetage final : un sertissage correct ne compense pas un verrouillage incomplet. En cas de séries, un mécanisme de serrage rapide (ex. KS Tools) réduit la fatigue et améliore la répétabilité.
| Produit | Type | Applications typiques | Points techniques à vérifier |
|---|---|---|---|
| Pinces à sertir universelles, pour matrices de sertissage interchangeables Knipex | Pince porte-matrices | Atelier et maintenance multi-profils | Compatibilité matrices, cliquet, répétabilité du cycle, accessibilité en coffret |
| Facom Set d’outils à sertir pour électricien | Set / assortiment | Câblage bâtiment, tableau, dépannage | Plages de sections, profils fournis, rangement, cohérence pince + consommables |
| Insert de sertissage Knipex pour connecteur solaire MC4 | Insert spécialisé | Photovoltaïque, câbles DC, connectique MC4 | Section compatible connecteur, profil MC4, contrôle de traction, étanchéité finale du montage |
| KS Tools Paire d'inserts à sertir pour cosses non isolées, Ø 0,5 - 10 mm | Inserts / matrices | Automobile, machines, cosses non isolées | Profil dédié non isolé, tenue mécanique, adéquation cuivre/étamage, centrage |

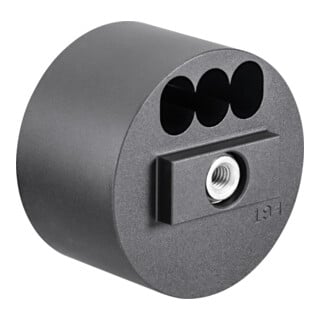

| Positionneurs, pour pinces à sertir et matrices de sertissage Knipex | Accessoire de guidage | Sertissages répétitifs, petites pièces, accès difficile | Compatibilité pince/matrice, réduction des erreurs d’alignement, vitesse en série |
Questions fréquentes (FAQ)
Comment savoir si je dois choisir un profil hexagonal, carré ou un profil “cosse isolée” ?
Le profil dépend du consommable. Les embouts de fil se sertissent souvent en carré ou hexagonal selon la densité souhaitée et la borne visée. Les cosses isolées exigent une empreinte qui comprime le fût sans couper l’isolant. Mélanger profils et cosses crée échauffements et arrachements.
Pourquoi une pince à cliquet est-elle recommandée pour les systèmes de sertissage ?
Le cliquet impose un cycle complet, donc une compression constante. Cela réduit les sertissages “à moitié” qui augmentent la résistance de contact et provoquent des points chauds. La libération de sécurité évite aussi de forcer sur un mauvais montage. En série, la répétabilité fait gagner du temps.
Quelles vérifications faire après sertissage avant de remettre sous tension ?
Contrôlez l’empreinte (centrée, régulière), l’absence de brins coupés et la longueur de dénudage. Tirez modérément sur le conducteur : aucun glissement ne doit apparaître. Vérifiez aussi que la cosse entre correctement dans la borne sans forcer. En environnement vibrant, ce contrôle est indispensable.
Un insert MC4 est-il vraiment nécessaire pour du photovoltaïque ?
Oui, parce que le connecteur impose un fût et une géométrie précis. Un sertissage approximatif peut passer “à l’œil” mais chauffer en charge DC et dégrader le contact. Un insert MC4 dédié assure le bon profil, limite les faux contacts et sécurise l’étanchéité une fois le connecteur verrouillé.
Comment éviter l’incompatibilité entre matrices et pinces quand je compose mon kit ?
Traitez votre équipement comme un système : vérifiez la référence de la pince porte-matrices et la série compatible (ex. familles d’inserts/matrices prévues par le fabricant). Ajoutez un positionneur si vous faites du répétitif. Évitez de “croiser” des matrices non prévues : l’alignement et la compression deviennent imprévisibles.
