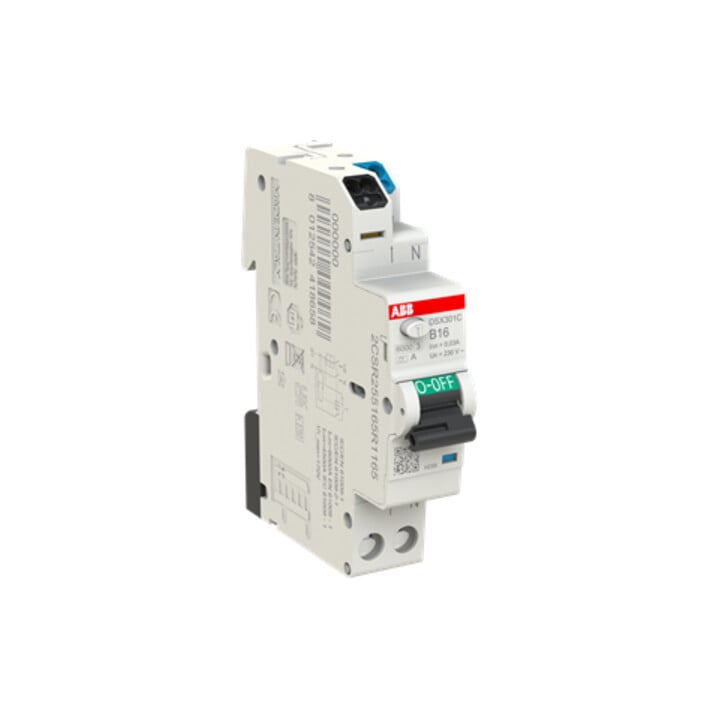

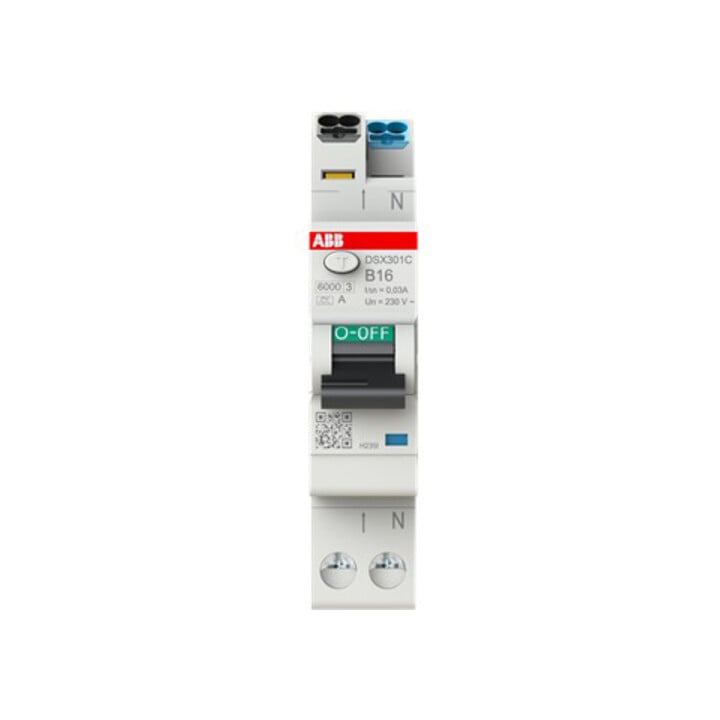

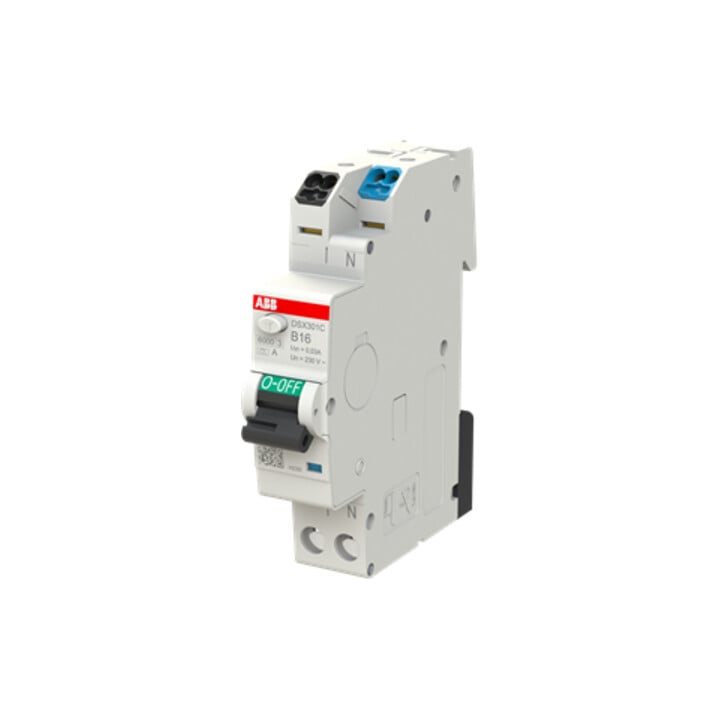

Le disjoncteur différentiel ABB DSX301C combine protection contre les défauts de courant de fuite et protection de ligne, offrant une protection fiable pour les installations électriques.

Caractéristiques

• Combinaison de disjoncteur différentiel (FI) et disjoncteur magnétothermique (LS) pour la protection des personnes et des biens • Protection contre les surcharges et les courts-circuits dans les circuits monophasés • Détection des courants de défaut sinusoïdaux et pulsés avec une composante de courant continu lisse jusqu’à 6 mA • Design compact, idéal pour les distributions d’énergie encombrées • Caractéristique de déclenchement B ou C avec un courant différentiel résiduel de 30 mA • Bornes à connexion rapide Push-In brevetées pour un contact facile et sûr • Borne Push-In supérieure pour conducteurs jusqu’à 2 x 4 mm² • Utilisation possible de barres de phase PSX côté entrée pour un câblage transversal • Borne à vis pour conducteurs jusqu’à 10 mm² avec protection IP20 • Ouverture de la borne à vis au-dessus de la borne flexible pour une meilleure visibilité lors de l’alimentation • Pouvoir de coupure nominal de 6 kA selon IEC/EN 61009 • Protection unipolaire avec mécanisme de commutation bipolaire (Type A)

Utilisation

• Utilisation dans les tableaux électriques pour la protection contre les courants de défaut • Protection des circuits dans les bâtiments résidentiels et commerciaux • Protection contre les surcharges et les courts-circuits dans les réseaux monophasés • Utilisation lors de l'installation d'éclairages et de prises électriques
