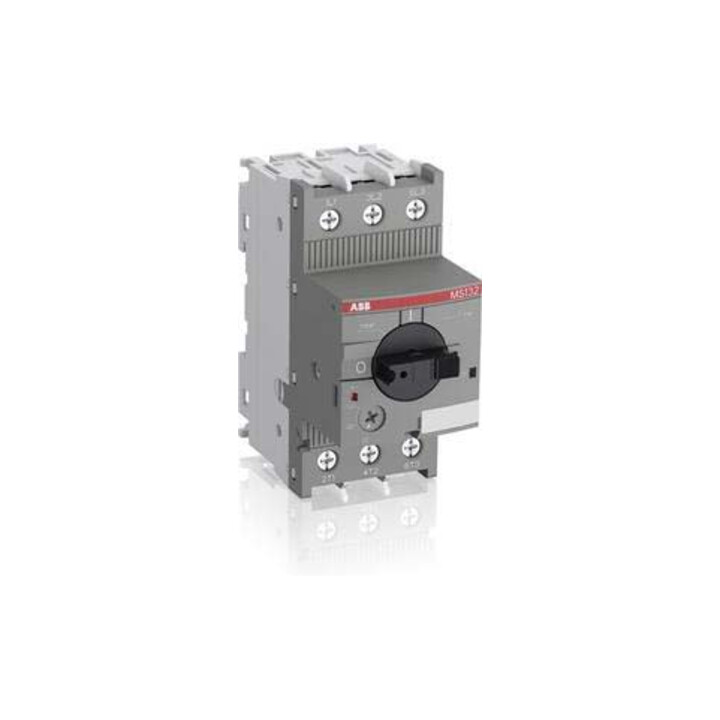

ABB Stotz S&J Disjoncteur moteur 10-16A MS132-16
ABB Stotz S&J Disjoncteur moteur 10-16A MS132-16
- Réglage du déclencheur de surcharge
- 10..16 A
- Plage de réglage du déclencheur de court-circuit instantané
- 240 A
- Avec protection thermique
- Oui
- Sensible à la perte de phase
- Oui
- Technologie de déclenchement
- thermomagnétique
- Tension nominale de service
- 250..690 V
- Courant nominal de service Iu
- 16 A
- Puissance nominale de service en AC-3, 400 V
- 7,5 kW
- Type de connexion du circuit principal
- Connexion par vis
- Type d'élément de commande
- Bouton rotatif
- Type d'appareil
- Appareil complet en boîtier
- Avec contact auxiliaire intégré
- Non
- Avec déclencheur de sous-tension intégré
- Non
- Nombre de pôles
- 3
- Courant de coupure de court-circuit limite nominal Icu à 400 V, AC
- 100 kA
- Degré de protection (IP)
- IP20
- Hauteur
- 97,8 mm
- Largeur
- 45 mm
- Profondeur
- 86,55 mm
- Contact fabricant
- ABB Asea Brown Boveri Ltd Affolternstrasse 44, 8050 Zurich, CH 00 41 43 317 7111
- Code art.
- 57875826
- GTIN
- 4013614400117
• Disjoncteur moteur MS132 avec protection thermique et électromagnétique, représentant une série compacte et puissante avec une haute capacité de coupure en court-circuit pour la protection moteur jusqu’à 15 kW (400 V) avec une largeur de module de 45 mm. • L’appareil compensé en température dispose d’une commande par bouton rotatif avec une indication claire de la position de commutation I/TRIP/0. De plus, le MS132 est équipé d’un indicateur de court-circuit. • Le bouton rotatif peut être verrouillé directement en position 0 à l’aide d’un cadenas. • Des contacts auxiliaires, de signalisation et de signal de court-circuit ainsi que des déclencheurs de sous-tension et de courant de travail peuvent être montés sans outil. • Des rails triphasés pour 65 A ou 100 A ainsi que des blocs d’alimentation pour 25 mm² ou 35 mm² permettent l’alimentation commune de plusieurs disjoncteurs moteurs. • Un boîtier de protection ainsi que des accessoires pour l’installation en armoire électrique et sur porte complètent la gamme. • La certification Atex permet la protection des moteurs en zone Ex, l’homologation UL en tant que >Self protected combination motor controller.
