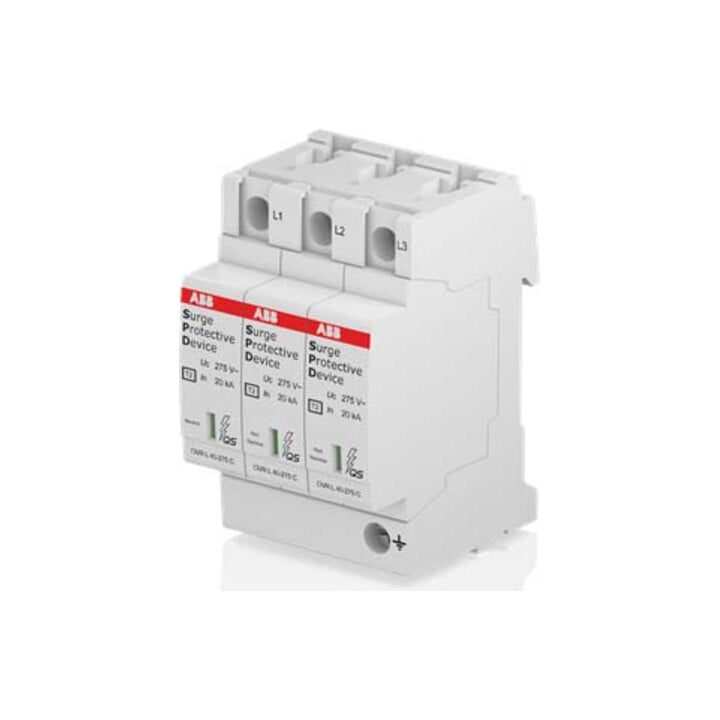

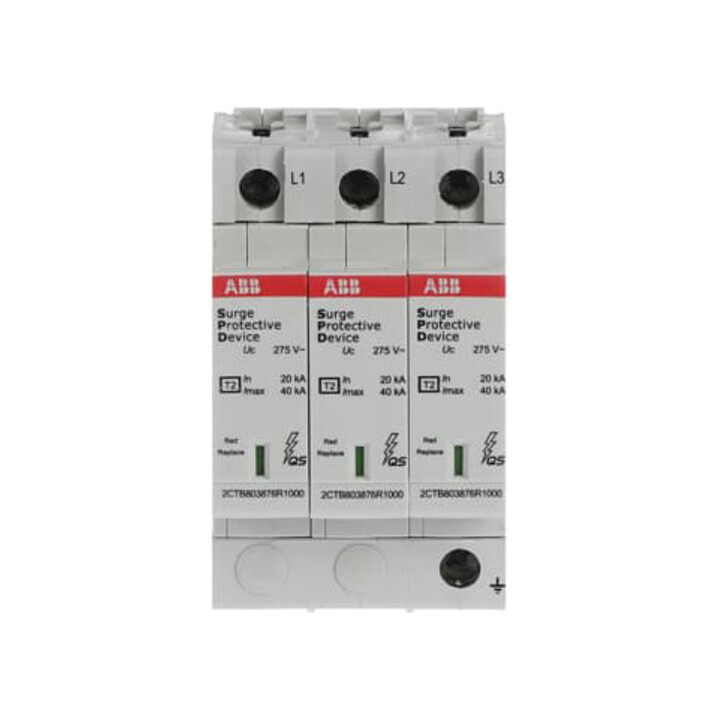

ABB Stotz S&J Protection contre les surtensions Type 2 TN-C 3P 20kA OVRT23L40-275PQ
ABB Stotz S&J Protection contre les surtensions Type 2 TN-C 3P 20kA OVRT23L40-275PQ
- Type de réseau DC
- Non
- Type de réseau IT
- Non
- Type de réseau TN
- Oui
- Type de réseau TN-C
- Oui
- Type de réseau TN-C-S
- Non
- Type de réseau TN-S
- Non
- Type de réseau TT
- Non
- Autre type de réseau
- Non
- Nombre de conducteurs (sans terre)
- 3
- Courant nominal de décharge (8/20)
- 20 kA
- Courant maximal de décharge (8/20)
- 120 kA
- Tension nominale AC
- 230 V
- Tension permanente maximale AC
- 275 V
- Tension permanente maximale DC
- 350 V
- Niveau de protection
- 1,25 kV
- Niveau de protection L-N
- 1,25 kV
- Niveau de protection N-PE
- 1,25 kV
- Protection contre les surintensités max. pour câblage en V (fusible)
- 125 A
- Résistance au court-circuit (Isccr)
- 100 kA
- Protection intégrée contre les courts-circuits
- Non
- Protection intégrée contre les courts-circuits sélective pour fusible gG
- 125 A
- Pré-fusible intégré
- Non
- Sans courant de fuite
- Non
- Mode de montage
- Rail DIN TH35
- Taille de construction
- 3 TE
- Contact fabricant
- ABB Asea Brown Boveri Ltd Affolternstrasse 44, 8050 Zurich, CH 00 41 43 317 7111
- Code art.
- 61021602
- GTIN
- 3660308519825
• Les dispositifs de protection contre les surtensions SPD de type 2 avec surveillance thermique QuickSafe® sont destinés à la protection contre les effets indirects de la foudre et les surtensions de commutation. • Ils sont installés aussi près que possible du point d’alimentation de l’installation électrique. • Tous les OVR T2 se composent d’une partie de base et d’un module de protection interchangeable. • Ils sont équipés d’un indicateur de fonctionnement mécanique, et les variantes TS disposent d’un contact inverseur sans potentiel. • Ils sont compatibles avec la gamme System pro M compact et peuvent être montés sur des rails de phase. • Application principale dans les tableaux de distribution secondaires et les circuits finaux.
