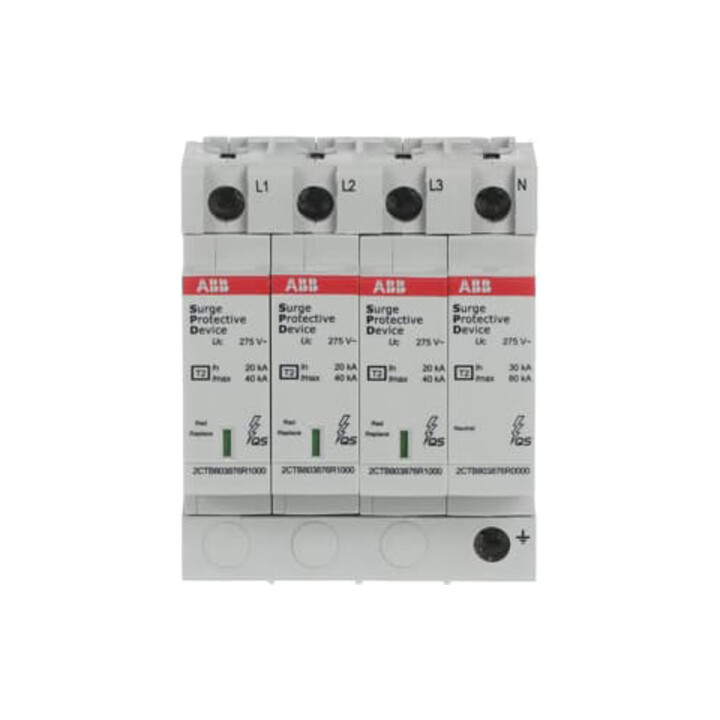

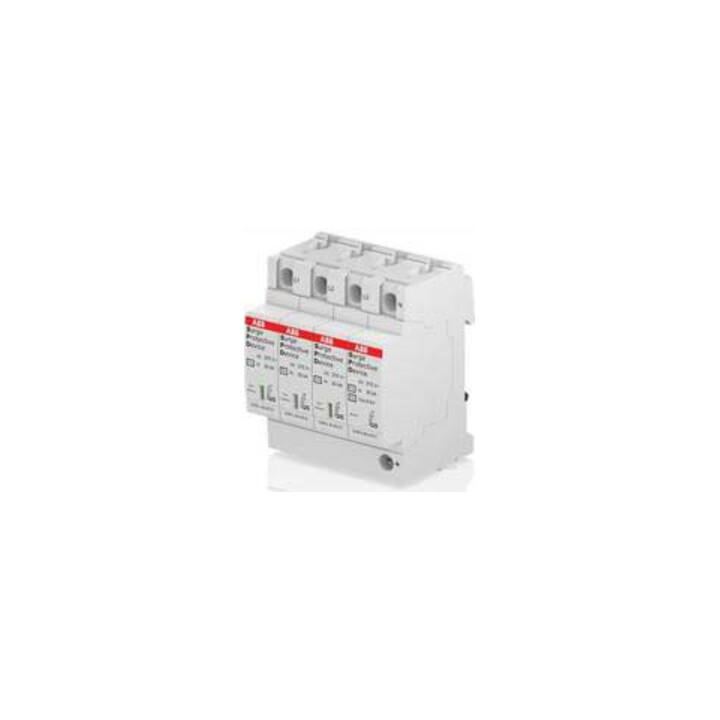

ABB Stotz S&J Protection contre les surtensions Type 2 TN-S 3P+N 20kA OVRT23N40-275PQ
ABB Stotz S&J Protection contre les surtensions Type 2 TN-S 3P+N 20kA OVRT23N40-275PQ
- Type de réseau DC
- non
- Type de réseau IT
- non
- Type de réseau TN
- oui
- Type de réseau TN-C
- non
- Type de réseau TN-C-S
- oui
- Type de réseau TN-S
- oui
- Type de réseau TT
- oui
- Autres types de réseau
- non
- Nombre de conducteurs (sans terre)
- 4
- Courant nominal de décharge impulsionnelle (8/20)
- 20 kA
- Courant maximal de décharge impulsionnelle (8/20)
- 20 kA
- Tension nominale AC
- 230 V
- Tension continue maximale AC
- 275 V
- Tension continue maximale DC
- 350 V
- Niveau de protection
- 1,5 kV
- Niveau de protection L-N
- 1,25 kV
- Niveau de protection N-PE
- 1,4 kV
- Protection contre les surintensités maximale pour câblage en dérivation (fusible)
- 125 A
- Protection contre les surintensités maximale pour câblage en série (fusible)
- 125 A
- Résistance au court-circuit (Isccr)
- 100 kA
- Protection intégrée contre les courts-circuits
- non
- Protection intégrée contre les courts-circuits sélective pour fusible gG
- 125 A
- Pré-fusible intégré
- non
- Sans courant de fuite
- oui
- Mode de montage
- Rail DIN TH35
- Taille
- 4 modules
- Section maximale du conducteur rigide (monobrin/multibrins)
- 25 mm²
- Section maximale du conducteur flexible (multibrins fins)
- 16 mm²
- Avec contact de télécommunication
- non
- Signalisation sur l’appareil
- optique
- Classe d’essai Type 2
- oui
- Degré de protection (IP)
- IP20
- Contact fabricant
- ABB Asea Brown Boveri Ltd Affolternstrasse 44, 8050 Zurich, CH 00 41 43 317 7111
- Code art.
- 77547381
- GTIN
- 3660308519931
• Les dispositifs de protection contre les surtensions SPD de type 2 avec surveillance thermique QuickSafe® sont conçus pour la protection contre les impacts indirects de la foudre et les surtensions de commutation • Ils sont installés aussi près que possible du point d'alimentation de l'installation électrique • Tous les OVR T2 se composent d'une partie de base et d'un module de protection remplaçable • Ils sont équipés d'un indicateur de fonctionnement mécanique et les variantes TS disposent d'un contact inverseur sans potentiel • Ils sont compatibles avec la gamme System pro M compact et peuvent être montés sur des barres omnibus de phase • Application principale dans les tableaux de distribution secondaires et les circuits finaux
