AMF Paire de patins parallèles DIN6346P H.16xB.5xL.100mm
AMF Paire de patins parallèles DIN6346P H.16xB.5xL.100mm
Délai de livraison: 7-10 jours ouvrés
Livraison standard
- Largeur
- 5 mm
- Longueur
- 100 mm
- Exécution
- Ultra-précis
- Hauteur
- 16 mm
- Tolérance de la cote nominale
- 1: ± 0,2 mm / 2: ± 0,1 mm
- Marque
- AMF
- Contact fabricant
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Code art.
- 21023879
- GTIN
- 4020772072193

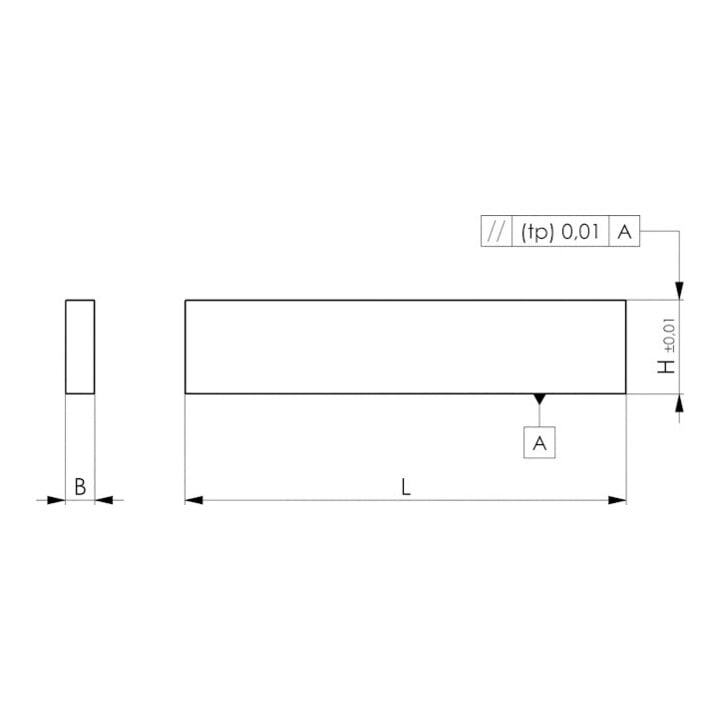

Superprécision · rectifié finement par paires, plan et parallèle · traité par trempe de surface · tolérance de paire en hauteur tp2 et en largeur tp1 selon IT 5 · tolérance dimensionnelle nominale en hauteur et largeur selon DIN ISO 2768m · autres dimensions selon DIN ISO 2768m · indications de taille sur le produit ·
Caractéristiques
• l: 5 mm • L: 100 mm • h: 16 mm • Tolérance de paire : tp1 : 0,008 mm / tp2 : 0,005 mm
Utilisation
Les pièces parallèles sont utilisées comme support, butées ou cales sur les machines-outils ainsi que pour le support parallèle des pièces sur les étaux de machine et les plaques de traçage. Peuvent être utilisées à plat ou sur chant. Autres caractéristiques techniques : • b : 5 mm • L : 100 mm • h : 16 mm • Tolérance par paire : tp1 : 0,008 mm / tp2 : 0,005 mm
