AMF pince plate no.6493N rainure en T 18mm horiz.
Réf. fabricant70664|Code art. :21023034
1/3
Temporairement indisponible
AMF pince plate no.6493N rainure en T 18mm horiz.
Réf. fabricant70664|Code art. :21023034
483,98 €TTC
Données techniques
- Marque
- AMF
- Rainure en T
- 18 mm
- Hauteur de serrage
- 7,5 mm
- Force de serrage
- 4000 N
- Course
- 1,2 mm
- Contact fabricant
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Code art.
- 21023034
- GTIN
- 4020772070663
Description du produit

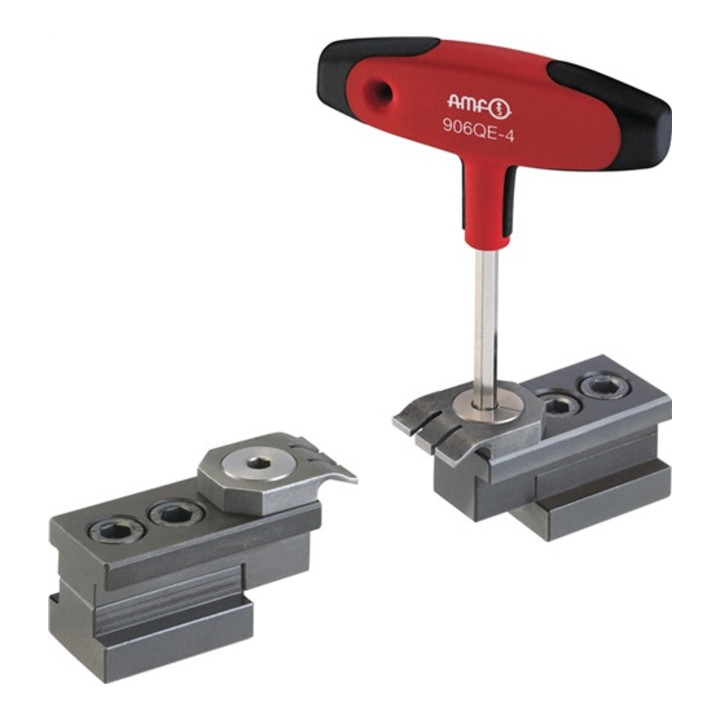

pour tables à fentes - - - composé d'un élément de serrage et d'une butée
Application
Le serrage simple du dispositif de serrage horizontal permet de maintenir et de serrer la pièce à usiner. La partie active du tendeur se compose de trois éléments - une partie rigide et deux parties flexibles. Force de serrage : 4.000 N Couple de serrage : 9 Nm Course de l'excentrique : 1,2 mm Le
serrage d'une pièce se fait en 3 étapes :
1) Contact : Les
éléments flexibles de la pince sont en contact avec la pièce.
2) Appuyez vers le bas : Les
éléments flexibles de la pince appuient sur la pièce jusqu'à ce qu'elle entre en contact avec le doigt de serrage rigide.
3) Serrage et positionnement : Le
doigt de serrage rigide serre la pièce à usiner. -

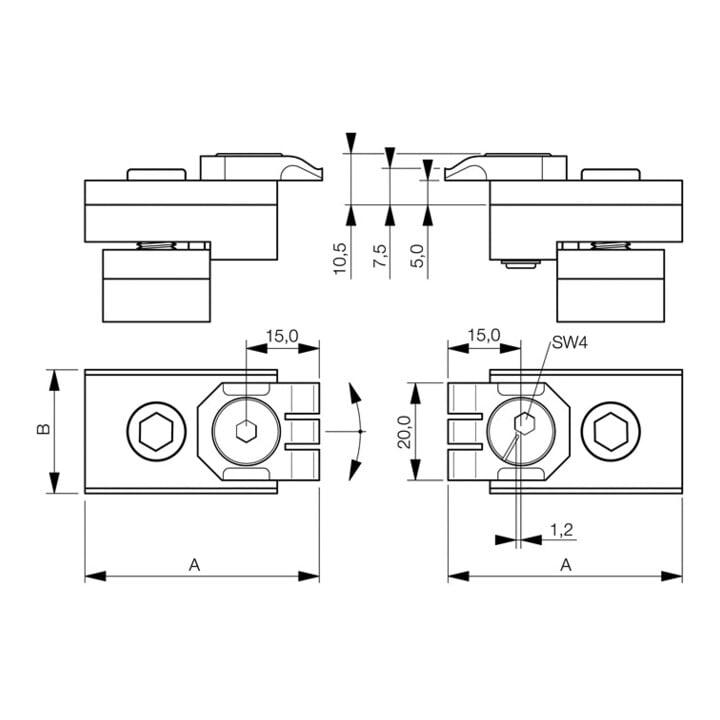

Autres caractéristiques techniques A : 48mm - Type : horizontal - B : 25mm
