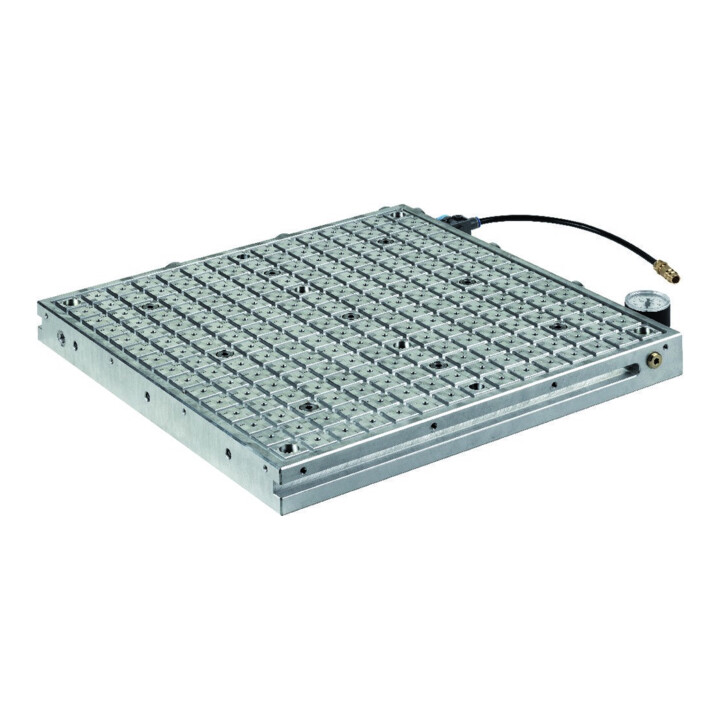

Plaque de serrage sous vide à grille 12,5 x 12,5 mm

Caractéristiques

• Surface supérieure avec rainures et points d’aspiration • La taille souhaitée de la pièce peut être définie en insérant le cordon d’étanchéité • Positionnement facile grâce aux trous pour broches d’arrêt ou par des butées excentriques latérales réglables en hauteur • Fixation possible par rainures latérales ou par les trous de fixation (pour M8) sur la plaque de base (par ex. table de machine) • Trous de fixation intégrables dans le système de serrage AMF Zero-Point taille 20 • Peut être utilisé avec buse Venturi intégrée ou avec pompe à vide externe • Prêt à l’emploi immédiatement • Points d’aspiration reliés entre eux • Filetage de fixation M4 pour fixer la plaque adaptatrice n° 7800APA • Toutes les rainures sont étiquetées selon un système de coordonnées • Trous de positionnement D4 mm pour le positionnement des pièces avec broches d’arrêt • Économies grâce à l’utilisation de la buse Venturi – faible consommation d’air comprimé, donc faibles coûts d’exploitation. Exemple : 1 m³ d’air comprimé coûte 0,0078 €. Avec une consommation moyenne de 49 l/min, cela correspond à 0,023 €/h • Plusieurs points d’aspiration, permettant une division flexible du champ et le serrage de plusieurs pièces • Les plaques à vide peuvent être combinées entre elles • Forte force de maintien • Coefficient de frottement élevé permettant un serrage sûr des surfaces de pièces non usinées • Les cordons d’étanchéité compensent les faibles irrégularités de la surface de la pièce • Pour les travaux de fraisage et de meulage. Remarque : • Utilisation uniquement avec de l’air comprimé sec et non huilé ! Volume d’aspiration maximal contre l’atmosphère : 48,8 l/min. Température du milieu : 0°C–60°C Température ambiante : 10°C–50°C. Veuillez respecter la notice de montage 7800.
