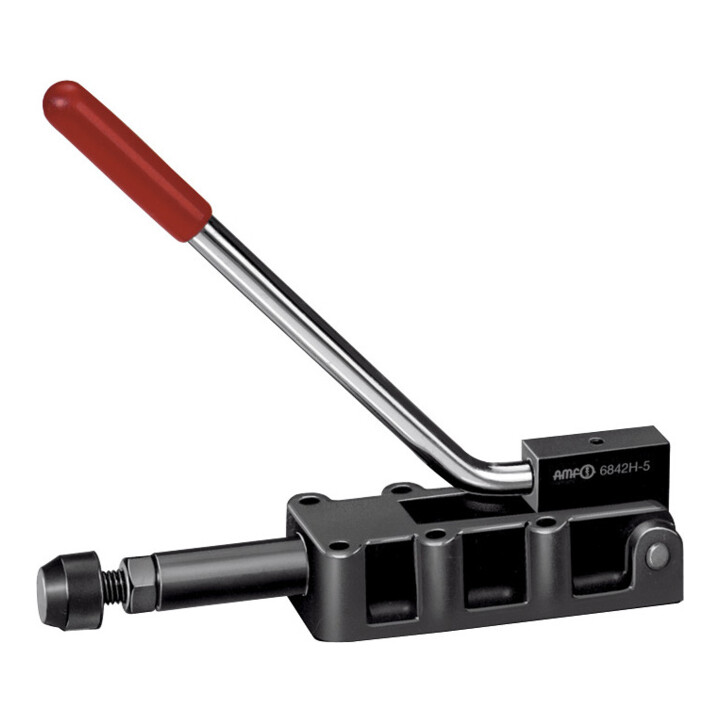

AMF Sauterelle à tige coulissante avec levier réversible 7
Réf. fabricant92668|Code art. :21023337
1/1
AMF Sauterelle à tige coulissante avec levier réversible 7
Réf. fabricant92668|Code art. :21023337
217,99 €TTC
Plus de 20 articles en stock
Délai de livraison: 2-3 jours ouvrés
Livraison standard
Gratuit
Données techniques
- Type
- 6842PL
- Poids
- 4,28 kg
- ⌀ alésage d
- 10,5 mm
- Vis de calage
- M12×50 mm
- Espacement des trous k
- 12 mm
- Espacement des trous l
- 45 mm
- Espacement des trous m
- 45 mm
- Espacement des trous g
- 54 mm
- Largeur du corps de base n
- 84 mm
- Longueur du corps de base f
- 198 mm
- Hauteur de serrage h jusqu’au centre de la vis
- 22 mm
- Course de serrage
- 75 mm
- Force de maintien P (pression et traction)
- 25.000 N
- Hauteur totale H
- 285 mm
- Longueur totale L
- 355 mm
- Contact fabricant
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Code art.
- 21023337
- GTIN
- 4020772092665
Description du produit
• Construction très stable, avec guidage par tiges de poussée. • Tige de poussée et levier manuel synchronisés. • Corps principal en fonte malléable. • Parties du levier et tige de poussée en acier allié, zingué et passivé. • Vis de pression alliée. • Goupilles trempées, bagues en fritté sans entretien. • Pour des forces de serrage élevées. • Corps principal en fonte malléable, brunie.
Utilisation
• Pour un serrage/desserrage rapide en production en série. • En tant que serre-joint de pression et de traction. • Pour l’intégration dans des dispositifs de serrage spéciaux. • Pour le serrage lors du perçage, alésage, meulage, pliage, soudage, montage, etc.
