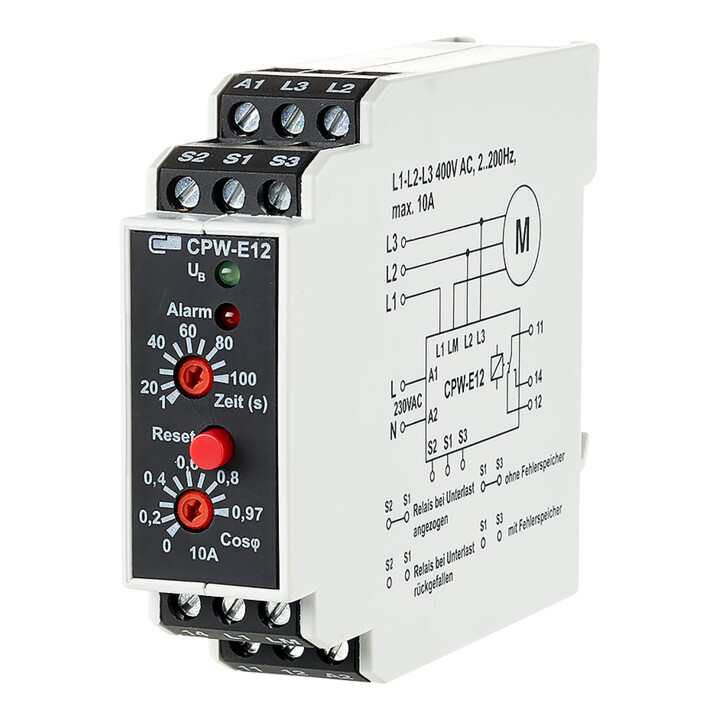

• Le cosPhi-contrôleur est utilisé pour détecter une sous-charge. • La valeur de déclenchement et le temps de réponse sont réglables. • Il peut également être utilisé en combinaison avec un variateur de fréquence (fréquence de 2 à 200 Hz). • La surveillance s’effectue par la détection du décalage de phase entre le courant et la tension. • Cet angle de phase varie en fonction de la charge d’un moteur. • Réglages des fonctions via les ponts S1 - S2 - S3 S1 - S2 ouvert = relais déclenché en cas de sous-charge S1 - S2 ponté = relais activé en cas de sous-charge S1 - S3 ouvert = avec mémoire d’erreur S1 - S3 ponté = sans mémoire d’erreur • Le module peut être déverrouillé à distance via un contact normalement ouvert sur S1 - S3. • Avec la mémoire d’erreur (pas de pont sur S1-S3), le message d’erreur reste actif jusqu’à l’accusé de réception ou jusqu’à la coupure de l’alimentation électrique.
