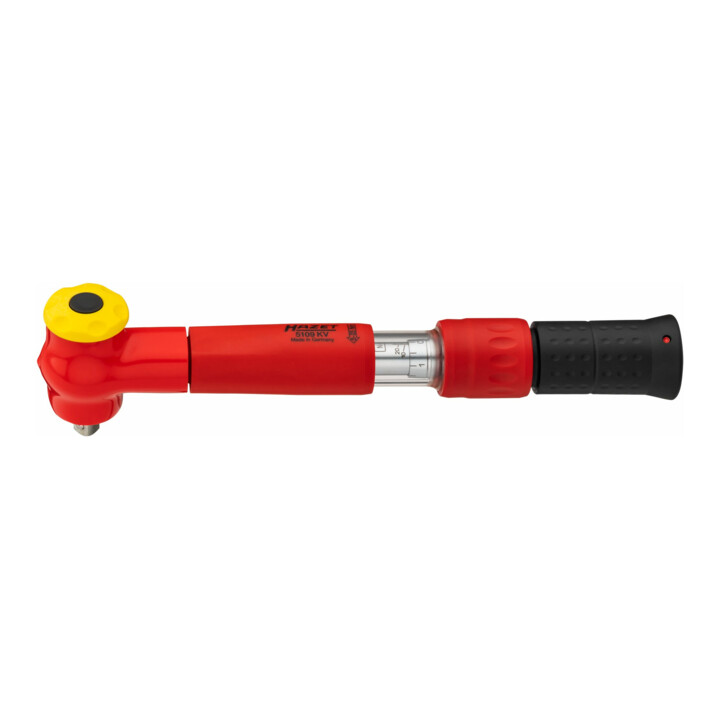

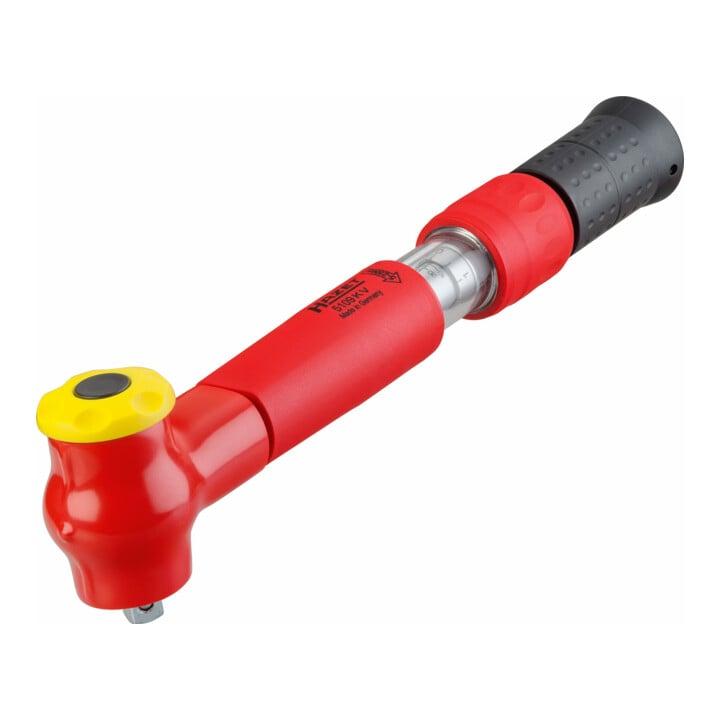

Clé dynamométrique avec isolation de protection 5109KV 5 – 25 Nm HAZET
Clé dynamométrique avec isolation de protection 5109KV 5 – 25 Nm HAZET
Délai de livraison: 2-3 semaines
Livraison standard
- Nombre de dents
- 24 dents
- Angle d’activation
- 15 °
- Longueur
- 305 mm
- Dimensions / Longueur
- 305 mm
- Norme
- DIN EN ISO 6789-2:2017 ; DIN 3120 ; ISO 1174-1 ; CEI 60900:2018
- Entraînement de sortie
- Carré plein 10 mm (3/8 pouce)
- Fiche secteur
- Aucune fiche
- Couple de serrage au maximum
- 25 Nm
- Couple min. Nm
- 5 Nm
- Graduation (Nm)
- 0.5 Nm
- Tolérance
- 4%
- Longueur effective de la clé dynamométrique min. l1, mm
- 238.00 mm
- Longueur effective de la clé dynamométrique max. l1, mm
- 232.00 mm
- Longueur effective de la clé dynamométrique min.-max. l1 mm
- 238.00 – 232.00
- Force opérante min. kg
- 2.1 kg
- Force opérante max. kg
- 11.0 kg
- Conversion Nm en lbf.ft (min.)
- 3,69 lbf.ft
- Conversion Nm en lbf.ft (max.)
- 18,44 lbf.ft
- Contact fabricant
- Hazet-Werk Hermann Zerver GmbH & Co. KG Güldenwerther-Bahnhofstraße 25-29, 42857 Remscheid, DE 02191 / 792-0
- Code art.
- 97795082
- GTIN
- 4000896235445

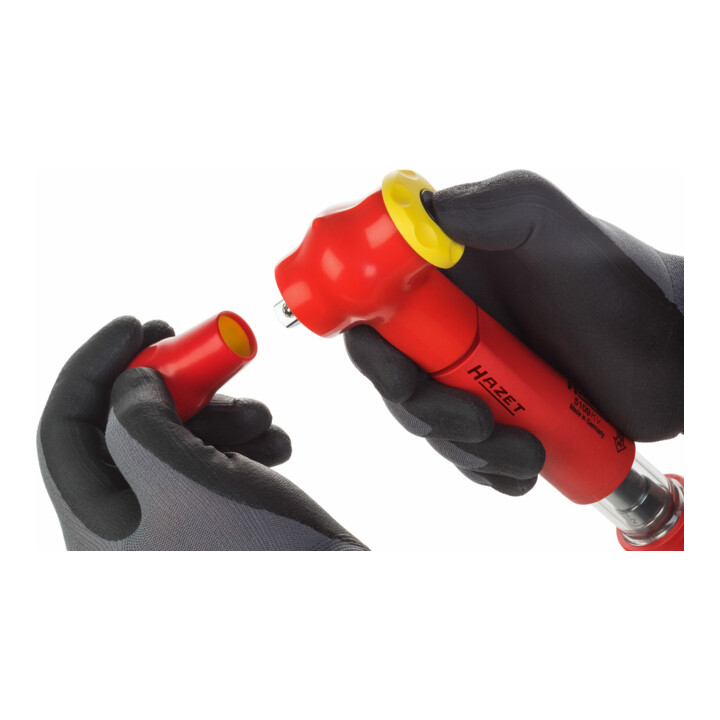

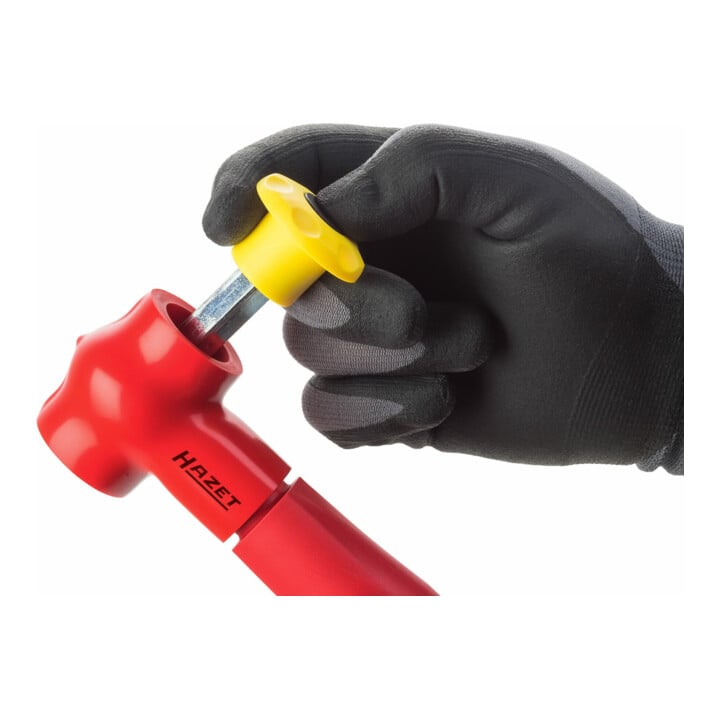

• Calibrable • Longue durée de vie / haute précision • Possibilité de : • Démontage • Réparation (en cas de besoin) • Montage • Réglage • Calibrage. Remarque : • Réglage, réparations possibles avec démontage/montage de la clé dynamométrique KV uniquement au centre de service HAZET • Convient pour le contrôle des moyens d’essai • Durable et respectueux de l’environnement • Sécurité : • Tactile (déclenchement à course courte) • Acoustique (élément de rupture) • Déclenchement à droite / à gauche par carré interchangeable, • Permet de serrer avec le couple réglé aussi bien vers la droite que vers la gauche dans la tolérance indiquée • Poids réduit pour une bonne maniabilité et un travail sans fatigue • Caractéristiques du design produit • Design épuré en respect strict des facteurs d’isolation requis (épaisseur du matériau / recouvrements) • Transitions fluides sur les parties de commutation et de mouvement avec poignée ergonomique et rainure de calibrage claire • Aspect uniforme même avec l’utilisation d’autres composants (par ex. embouts de clé à douille isolés rouges) • Design coloré attrayant du boîtier et de la tête avec couleurs signal rouge / jaune • Poignée noire pour une distinction visuelle et pour éviter une salissure rapide • Évitement des pièces saillantes gênantes (par ex. levier de basculement) • ATTENTION : • Les réparations doivent être effectuées uniquement par le centre de service HAZET, car un test de pièce à 10 000 V selon IEC 60900 doit être réalisé ensuite • Normes : DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1, IEC 60900:2018 • Fabriqué en Allemagne • Transmission : carré massif 3/8 pouce (10 mm) • Dimensions / longueur : 305 mm • Isolation VDE jusqu’à 1000 V • Couple de serrage min-max : 5 – 25 Nm • Tolérance : 4 % • Graduation (Nm) : 0,5 Nm • Force d’actionnement min.-max. kg : 2,1 – 11,0 kg • Nombre de dents : 24 (angle d’actionnement 15°) • Plus de retour en arrière : pour les clés dynamométriques HAZET des séries 5000 et 6000, des tests de longue durée ont démontré qu’un retour au plus petit valeur de l’échelle n’est pas nécessaire
