Temporairement indisponible
DIN 7968 Vis de calage hexagonale, pour constructions en acier, avec écrou, Mu 5.6 tZn ÜZ M20x85 HP
Réf. fabricant079685200200085|Code art. :54738013
1/2
Temporairement indisponible

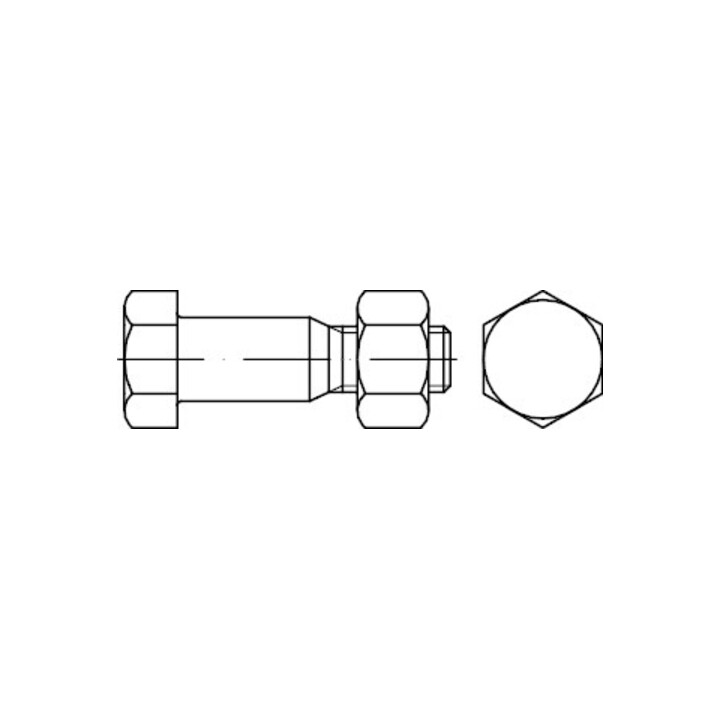

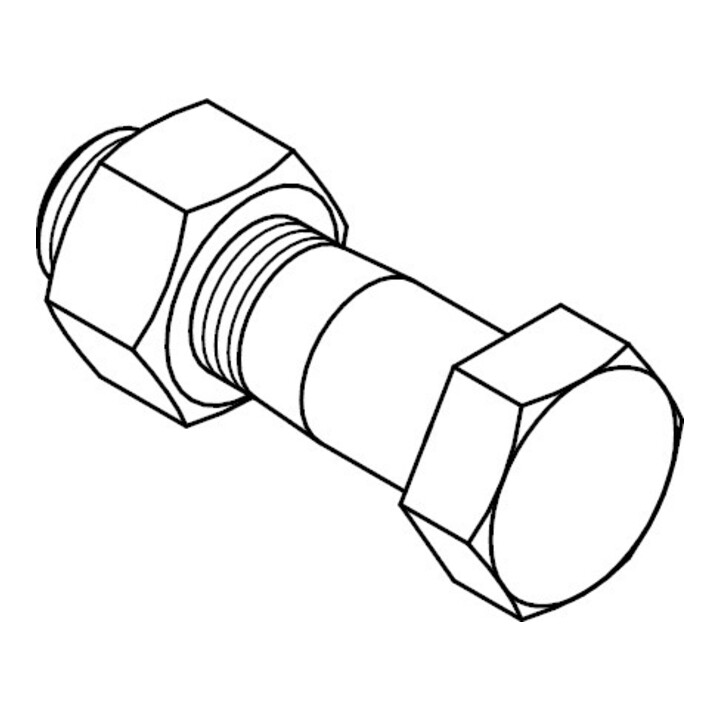

DIN 7968 Vis de calage hexagonale, pour constructions en acier, avec écrou, Mu 5.6 tZn ÜZ M20x85 HP
Réf. fabricant079685200200085|Code art. :54738013
269,99 €TTC
25 pièces incluses
Données techniques
- Diamètre du filetage (métrique)
- 20 mm
- Longueur nominale
- 85 mm
- Longueur du filetage
- 28,5 mm
- Diamètre de la tige
- 20,71 mm
- Longueur de la tige
- 56,5 mm
- Forme de la tête
- Hexagonale
- Clé à utiliser
- 30 mm
- Dimension de coin
- 32,95 mm
- Hauteur de la tête
- 13 mm
- Pas du filetage
- 2,5 mm
- Force de précontrainte avec coefficient de frottement 0,14
- 49,6 kN
- Couple de serrage avec coefficient de frottement 0,14
- 184 N·m
- Poids
- 35,8 kg
- Type de norme
- DIN
- Numéro de norme
- 7968
- Exécution
- Ensemble SB, Mu = avec écrou hexagonal
- Matériau
- Acier
- Qualité du matériau
- 5.6
- Finition
- Galvanisé à chaud
- Type de filetage
- Filetage métrique standard
- Sens du filetage
- Droit
- Type d’entraînement
- Hexagone extérieur
- Désignation de la norme
- Vis à épaulement avec entraînement hexagonal intérieur
- Classe de produit
- C
- Remarque sur la norme
- Pour connexions non précontraintes selon plan en construction métallique
- Désignation du type
- Vis
- Contact fabricant
- F. REYHER Nchfg GmbH & Co. KG Haferweg 1, 22769 Hamburg, DE [email protected]
- Code art.
- 54738013
- GTIN
- 4332163632818
