• Poids : 5,3 kg

Utilisation

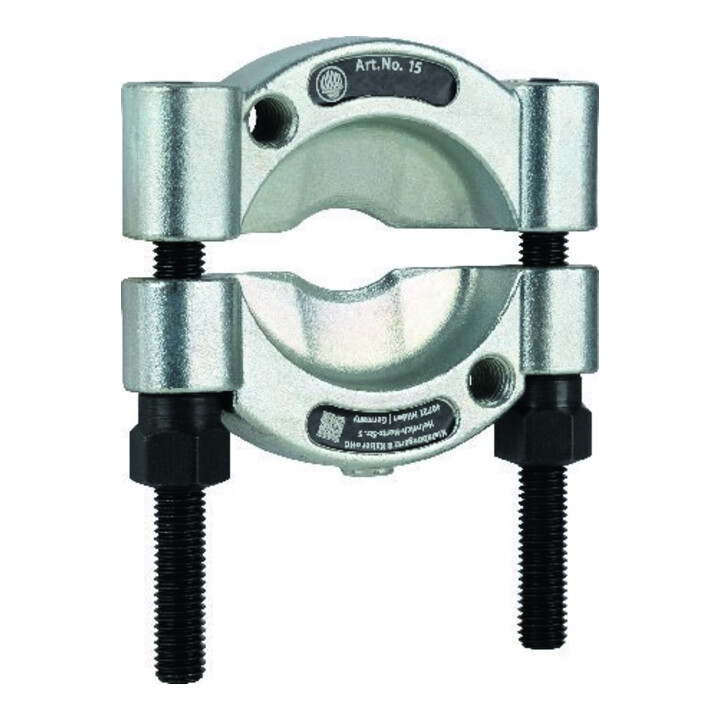

• pour extraire des roulements à billes, des roulements à rouleaux, des bagues intérieures et d’autres pièces affleurantes • les tranchants aiguisés permettent d’extraire des pièces affleurantes, là où les extracteurs à 2 ou 3 bras sont inapplicables (fig. 1) • le serrage des mâchoires de séparation s’effectue en desserrant uniformément les écrous sur les axes latéraux Mode de fonctionnement : l’extraction se fait en serrant la vis contre l’extrémité de l’arbre (figures 2 et 3), pour les extracteurs de plus grande taille, un fonctionnement hydraulique est également possible Mode de fonctionnement hydraulique (figure 4) : (l’hydraulique ne fait pas partie de la livraison) visser la vis hydraulique dans le filetage de la traverse de l’extracteur à l’aide de la clé (b) • jusqu’à ce que le poussoir appuie fermement contre l’arbre, puis mettre l’hydraulique en action en tournant la vis supérieure (a) • Attention : les figures 2 et 3 montrent le dispositif de séparation combiné à l’extracteur réf. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 (non inclus dans la livraison) • la figure 4 montre le dispositif de séparation combiné à l’extracteur réf. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 et une vis hydraulique (extracteur et vis hydraulique non inclus dans la livraison) • vis hydraulique disponible sur demande séparée • Autres caractéristiques techniques : • Poids : 5,3 kg
