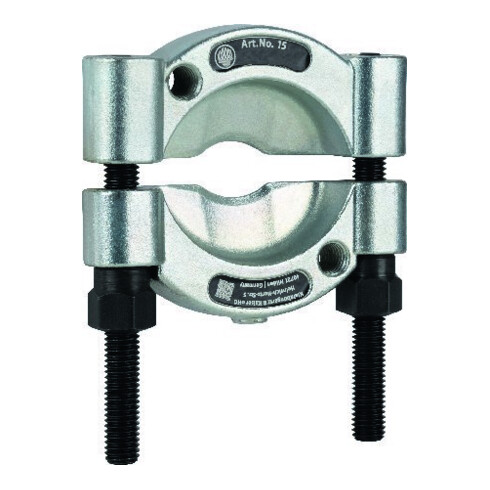

utilisation : pour l'extraction de roulements à billes, paliers à rouleaux, bagues intérieures et autres pièces montées à fleur · les tranchants acérés permettent l'extraction de pièces montées à fleur là où les extracteurs à 2 et 3 bras sont inutilisables
(Fig. 1) · le serrage des mâchoires de séparation s'effectue par une extraction régulière des écrous sur les goujons latéraux
Mode de fonctionnement :La traction s'effectue en serrant la broche contre l'extrémité de l'arbre (Figures 2 et 3),
le fonctionnement hydraulique est également possible avec les dispositifs de traction plus grands.
Fonctionnement avec système hydraulique (Figure 4) : (système hydraulique non fourni)visser la broche du système hydraulique dans le filet de la traverse du dispositif d'extraction avec la clé
(b) · jusqu'à ce que l'élément presseur exerce une pression ferme contre l'arbre, puis mettre le système hydraulique en action en tournant la broche du haut
(a) ·
Attention :les figures 2 et 3 représentent le dispositif de séparation en combinaison avec le dispositif d'extraction réf. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 (non fourni)la figure 4 représente le dispositif de séparation en combinaison avec le dispositif d'extraction réf. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 et une broche hydraulique (dispositif d'extraction et broche hydraulique non fournis)La broche hydraulique est à demander séparément ·
Autres caractéristiques techniques Poids: 11,8 kg
EAN / GTIN : 04021176007378
