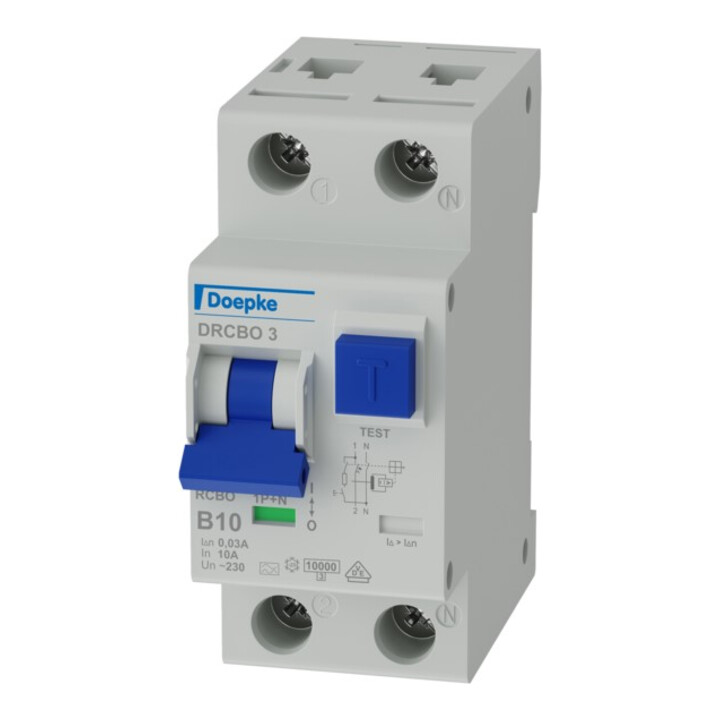

Doepke FI/LS-combinaison/DRCBO DRCBO3 B10/0,03/1N-A
Doepke FI/LS-combinaison/DRCBO DRCBO3 B10/0,03/1N-A
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Nombre de pôles (total)
- 2
- Nombre de pôles protégés
- 1
- Tension nominale
- 230 V
- Tension d’isolement nominale Ui
- 440 V
- Tenue à la tension d’impulsion nominale Uimp
- 4 kV
- Courant nominal
- 10 A
- Courant de défaut nominal
- 0,03 A
- Type de courant de défaut
- A
- Classe de limitation d’énergie
- 3
- Pouvoir de coupure nominal selon EN 61009
- 10 kA
- Pouvoir de coupure nominal selon IEC 60947-2
- 10 kA
- Pouvoir de coupure Icn nominal selon EN 61009-1
- 10 kA
- Caractéristique de coupure
- instantanée
- Tenue au courant de choc
- 0,25 kA
- Type de tension
- AC
- Fréquence
- 50 Hz
- Caractéristique de déclenchement
- B
- Neutre commuté simultanément
- oui
- Avec dispositif de verrouillage
- oui
- Catégorie de surtension
- 3
- Degré de pollution
- 2
- Température ambiante en fonctionnement
- -25..40°C
- Largeur en unités de module
- 2
- Profondeur d’installation
- 68 mm
- Montage encastré
- non
- Protection contre les déclenchements intempestifs
- non
- Degré de protection (IP)
- IP20
- Section de conducteur connectable rigide
- 1..25 mm²
- Section de conducteur connectable flexible
- 1..16 mm²
- Contact fabricant
- Doepke Schaltgeräte GmbH Stellmacherstraße 11, 26506 Norden, DE [email protected], +49 04931 / 1806 - 039049644925
- Code art.
- 95574787
- GTIN
- 4014712220584
• Les RCBO combinent un disjoncteur différentiel et un disjoncteur dans un seul appareil (combinaison FI/LS) • Ils protègent les personnes contre les courants de défaut et les installations contre les courts-circuits et les surcharges • Les interrupteurs de la série DRCBO 3 fonctionnent indépendamment de la tension du réseau et se caractérisent par une haute capacité de coupure nominale • Des indicateurs séparés permettent une vue rapide de l'état de fonctionnement actuel • Les DRCBO 3 peuvent être facilement montés et démontés • Les interrupteurs de type A sont sensibles aux courants pulsés et alternatifs • Cette fonction est indépendante de la tension du réseau • Les interrupteurs avec la caractéristique de déclenchement B offrent une protection standard pour les circuits d'éclairage et de prises • Les interrupteurs standard sont conçus pour des circuits avec une tension nominale de 230 V ou 400 V et une fréquence nominale de 50 Hz • Caractéristiques : déclenchement indépendant de la tension auxiliaire, sensible aux courants de défaut alternatifs et pulsés (type A) • faible encombrement pour tous les courants nominales • haute résistance aux courts-circuits • indicateur de position des contacts vert-rouge • indicateur de déclenchement du courant de défaut • bornes à levier avec protection contre l'insertion arrière et large plage de section de câble pour câblage sur rail et câble des deux côtés de connexion • conducteur neutre à droite • coulisseaux bistables pour un montage et un démontage faciles • mode de montage : fixation rapide sur rail de support • position d'installation quelconque • alimentation quelconque • domaines d'application : protection des circuits dans les bâtiments résidentiels et utilitaires ainsi que dans les installations industrielles avec réseaux TN-S, TT et TN-C-S • dans les réseaux IT, les interrupteurs FI/LS peuvent être prévus pour la coupure en cas de deuxième défaut de terre • l'utilisation est exclue dans les installations avec réseaux TN-C et pour la protection des circuits • dans lesquels les équipements d'électronique de puissance peuvent générer des courants de défaut continus lisses ou des courants de défaut avec des fréquences différentes de 50/60 Hz
