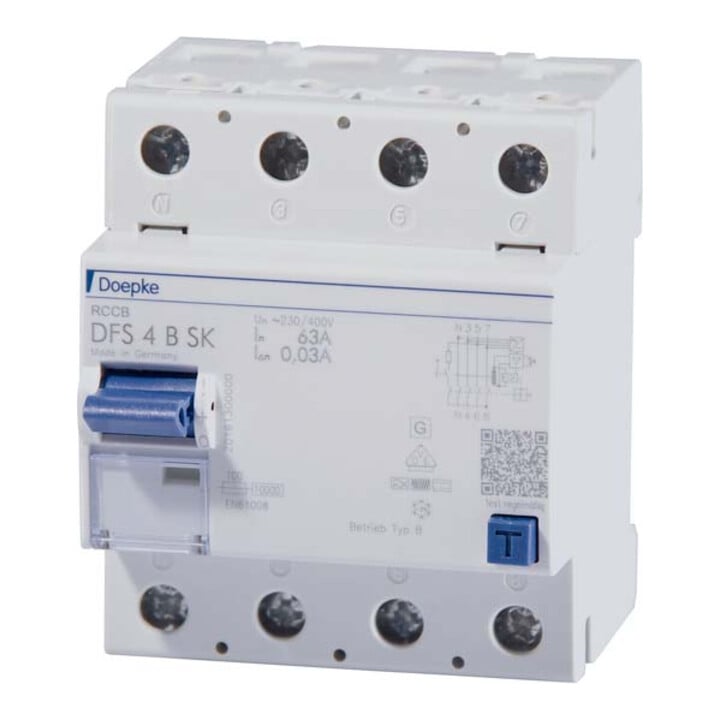

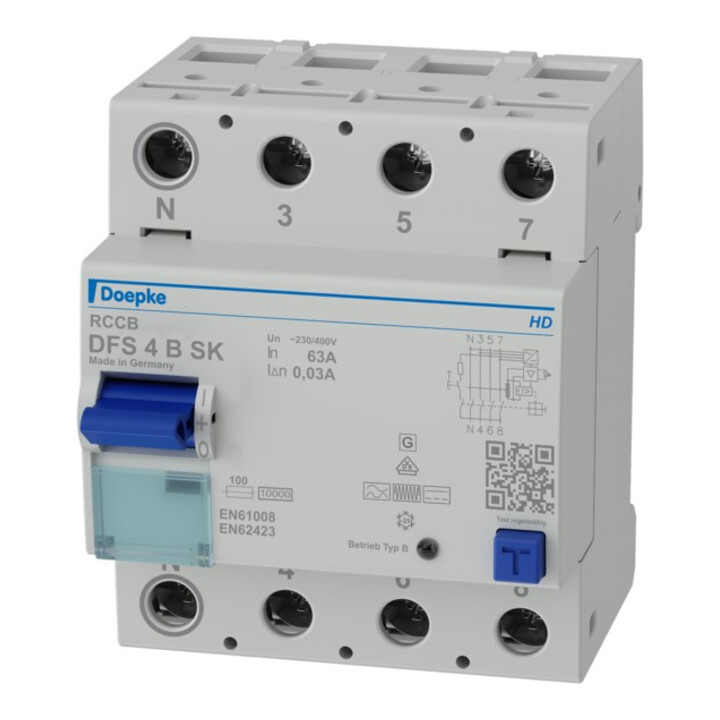

• Les disjoncteurs différentiels (RCCB) coupent l'alimentation électrique en cas de courants de défaut dangereux élevés. • Ils protègent ainsi les personnes, les animaux et les installations. • Les DFS 4 sont des disjoncteurs différentiels bipolaires ou tétrapolaires pour réseaux monophasés ou triphasés. • En version standard, ces appareils compacts ont une largeur de quatre modules. • Ils sont disponibles avec différents types de courants de défaut et dans des versions jusqu’à 125 A de courant nominal. • Les grandes bornes doubles peuvent accueillir de grosses sections de conducteurs. • La position déclenchée du commutateur multifonction facilite la recherche de défaut. • Le logiciel gratuit d’étiquetage aide à la signalisation. • Les disjoncteurs de type B sont sensibles à tous les courants, de fréquences de 0 Hz (courants continus lisses) jusqu’à 150 kHz. • Ils sont renforcés contre les courants d’impulsion et les orages. • Les disjoncteurs différentiels de la série SK garantissent la protection différentielle et une haute disponibilité des installations. • Ils se caractérisent par une moindre sensibilité aux fréquences élevées. • La courbe SK est optimisée pour les installations où la protection incendie n’est pas requise. • Les appareils en version standard sont conçus pour la surveillance de circuits avec une tension nominale de 230 V/400 V et une fréquence nominale de 50 Hz. • Avec un déclencheur hermétiquement scellé en alliage spécial et la serrure de commande en acier inoxydable, les disjoncteurs différentiels en version HD sont particulièrement protégés contre la corrosion, les gaz nocifs, l’humidité et les fortes variations de température. • Caractéristiques : haute immunité aux courants de fuite et de défaut liés à l’exploitation à partir de 1 kHz. • Sensibles à tous les courants de défaut avec fréquences et fréquences mixtes de 0 Hz (courant continu lisse) jusqu’à 150 kHz. • Déclenchement indépendant de la tension réseau pour les courants de défaut de type A. • Détection dépendante de la tension des courants de défaut continus lisses et des courants alternatifs de fréquence différente de 50/60 Hz. • Fonctionnement complet avec des tensions réseau d’au moins 50 V AC sur deux conducteurs actifs quelconques. • Petite taille pour tous les courants nominaux. • Haute résistance aux courts-circuits. • Bornes doubles des deux côtés pour grandes sections de conducteurs et connexion sur rail. • Indicateur de position de commutation. • Fenêtre pour étiquettes de signalisation. • Commutateur multifonction à trois positions : « marche », « arrêt », « déclenché ». • Connexion C1 position neutre à gauche. • Type de montage : fixation rapide sur rail support. • Position d’installation quelconque. • Alimentation de préférence par le haut. • Domaines d’utilisation : installations commerciales et industrielles avec systèmes TN-S, TT et TN-C-S, où des équipements électroniques de puissance sans séparation galvanique du réseau sont utilisés, par exemple variateurs de fréquence, alimentations à découpage, redresseurs haute fréquence. • Installations photovoltaïques et onduleurs sans transformateur. • Remarques : adapté pour une utilisation dans des réseaux à courant alternatif 50 Hz. • RCCB pour autres fréquences sur demande. • Non destiné à une utilisation dans des réseaux à courant continu ni en sortie d’équipements électriques commandés tels que variateurs de fréquence.
