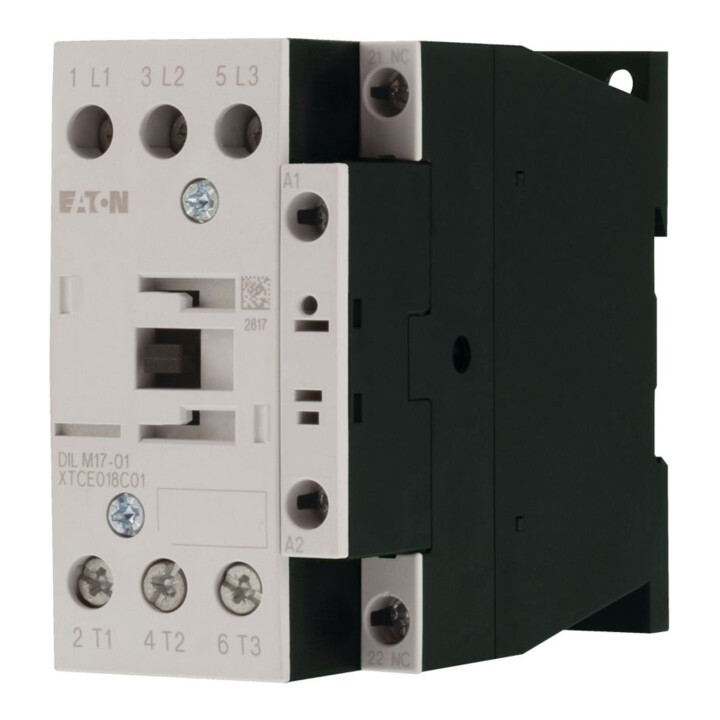

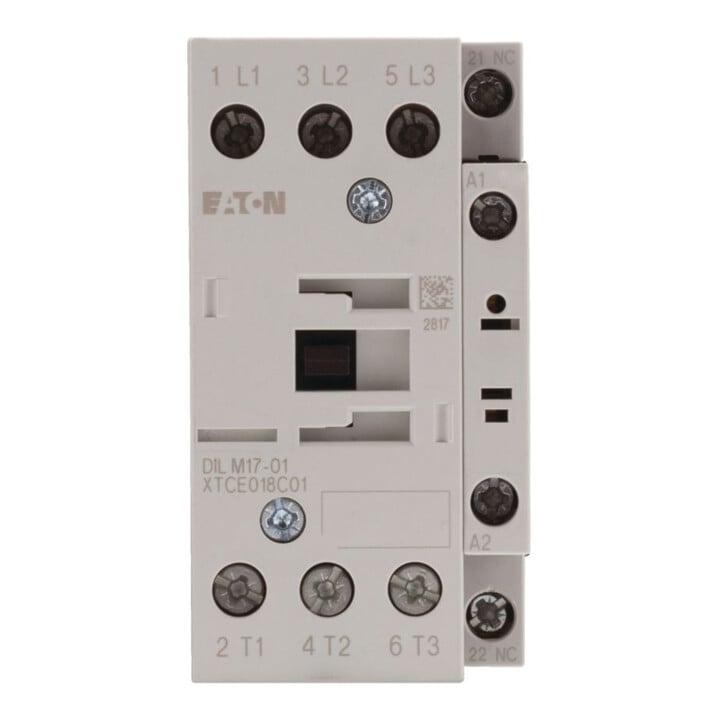

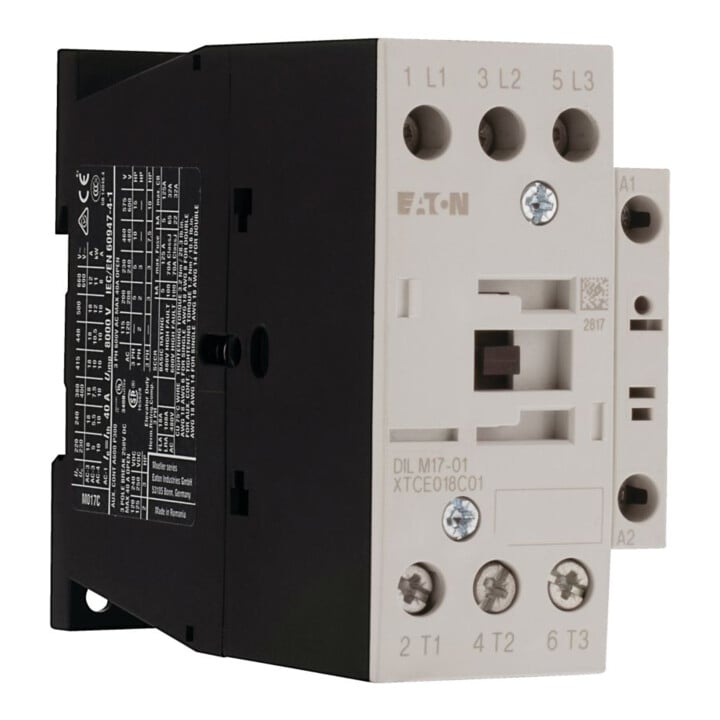

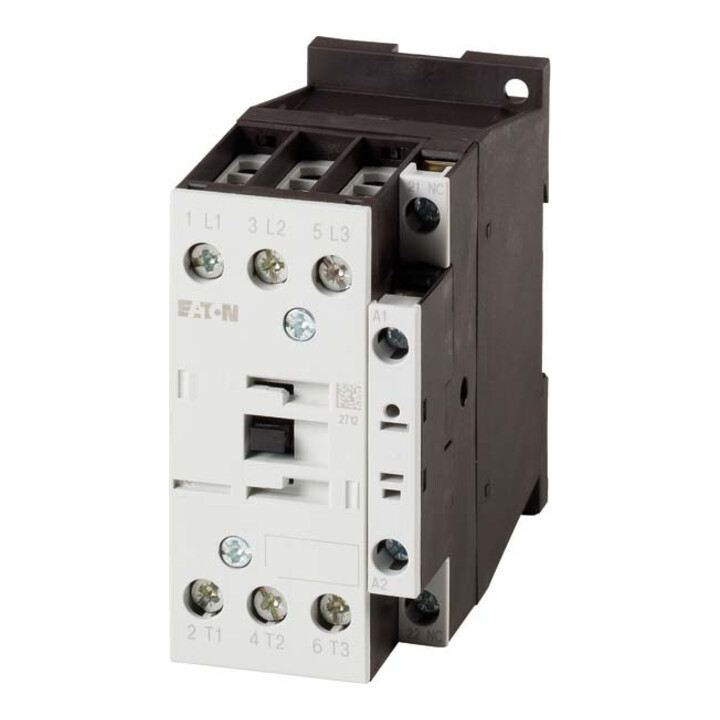

Eaton Contacteur de puissance 1NO 7,5 kW/400 V, DC DILM17-01(RDC24)
Eaton Contacteur de puissance 1NO 7,5 kW/400 V, DC DILM17-01(RDC24)
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Tension d'alimentation de commande nominale Us en AC 50 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en AC 60 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en DC
- 24..27 V
- Type de tension pour la commande
- DC
- Courant de service nominal Ie en AC-1, 400 V
- 40 A
- Courant de service nominal Ie en AC-3, 400 V
- 18 A
- Puissance de service nominale en AC-3, 400 V
- 7,5 kW
- Courant de service nominal Ie en AC-4, 400 V
- 10 A
- Puissance de service nominale en AC-4, 400 V
- 4,5 kW
- Puissance de service nominale NEMA
- 7,4 kW
- Adapté pour montage en série
- non
- Nombre de contacts auxiliaires normalement ouverts
- 1
- Type de connexion du circuit principal
- Connexion à vis
- Nombre de contacts principaux normalement fermés
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 62483333
- GTIN
- 4015082770501
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à rotor en court-circuit : démarrage, arrêt en marche, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par courant inverse, inversion, tapotage, technique de connexion : bornes à vis, remarque : également adapté pour moteurs de classe d’efficacité IE3, pôles : 3 pôles, courant nominal de service AC-3 380 V 400 V : Ie=18 A, courant thermique conventionnel nominal de service AC-1, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=40 A, encapsulé : Ith=32 A, courant thermique conventionnel nominal de service AC-1 unipolaire ouvert : Ith=88 A, encapsulé : Ith=80 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=5 kW, 380 V 400 V : P=7,5 kW, 660 V 690 V : P=11 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=2,5 kW, 380 V 400 V : P=4,5 kW, 660 V 690 V : P=6,5 kW, combinable avec contact auxiliaire : DILA-XHI(V). • DILM32-XHI11-S, équipement de contacts Ö=Ouverture : 1 contact NF, remarques : éléments de commutation conformes à la norme EN 50012. • Circuit de protection intégré dans l’électronique de commande. • Avec contact miroir. • Type de courant AC/DC : commande en courant continu.
