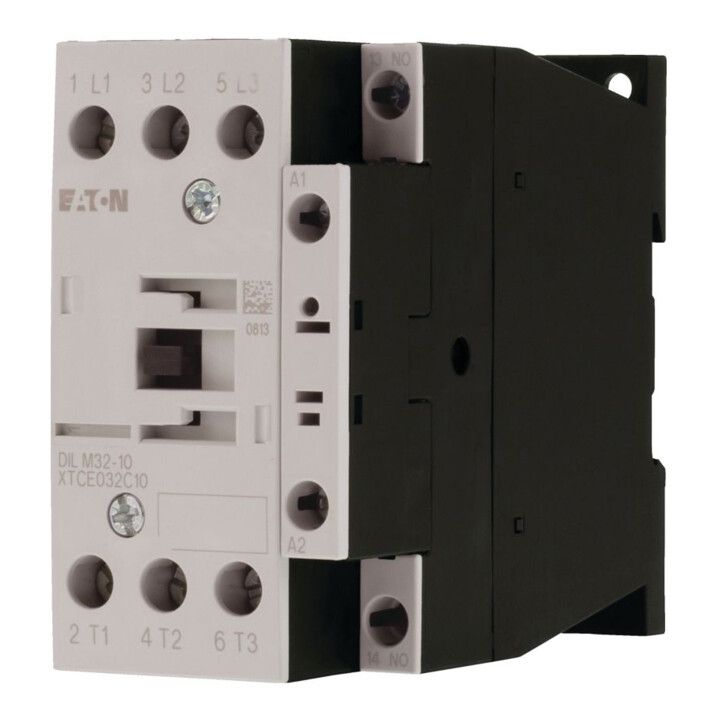

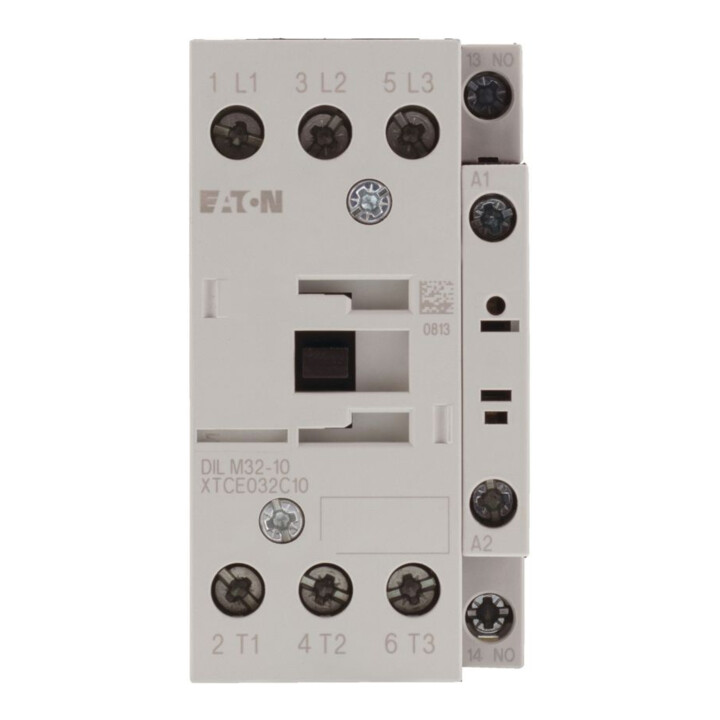

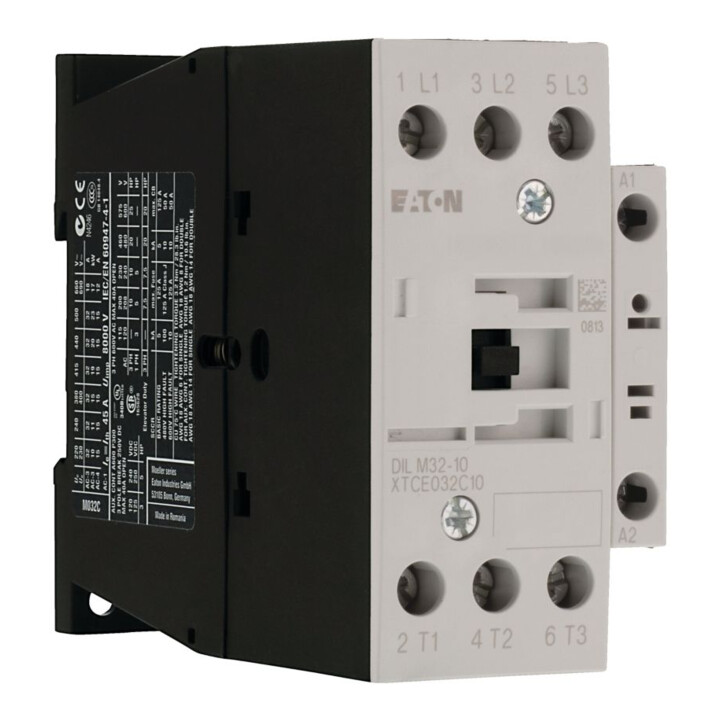

Eaton Contacteur de puissance 1S 15 kW/400 V, AC DILM32-10(24V50HZ)
Eaton Contacteur de puissance 1S 15 kW/400 V, AC DILM32-10(24V50HZ)
- Tension d'alimentation de commande nominale Us en AC 50 Hz
- 24 V
- Tension d'alimentation de commande nominale Us en AC 60 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en DC
- 0 V
- Type de tension pour actionnement
- AC
- Courant de service nominal Ie en AC-1, 400 V
- 45 A
- Courant de service nominal Ie en AC-3, 400 V
- 32 A
- Puissance de service nominale en AC-3, 400 V
- 15 kW
- Courant de service nominal Ie en AC-4, 400 V
- 15 A
- Puissance de service nominale en AC-4, 400 V
- 7 kW
- Puissance de service nominale NEMA
- 14,9 kW
- Convient pour montage en série
- Non
- Nombre de contacts auxiliaires en contact normalement fermé
- 1
- Type de connexion du circuit principal
- Connexion à vis
- Nombre de contacts principaux normalement fermés
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 79194275
- GTIN
- 4015082772475
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours résistifs, AC-3 : moteurs à cage d’écureuil : démarrage, arrêt en cours de fonctionnement, AC-4 : moteurs à cage d’écureuil : démarrage, freinage par courant inverse, inversion, tapotage, technique de connexion : bornes à vis, remarque : également adapté aux moteurs de classe d’efficacité IE3, pôles : 3 pôles, courant nominal de service AC-3 380 V 400 V : Ie=32 A, courant thermique conventionnel nominal de service AC-1, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith=Ie=45 A, encapsulé : Ith=36 A, courant thermique conventionnel nominal de service AC-1 unipolaire ouvert : Ith=100 A, encapsulé : Ith=90 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=10 kW, 380 V 400 V : P=15 kW, 660 V 690 V : P=17 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=4 kW, 380 V 400 V : P=7 kW, 660 V 690 V : P=10 kW, combinable avec contact auxiliaire : DILM32-XHI., DILA-XHI(V)., équipement de contacts S = contact normalement fermé : 1 S, remarques : éléments de commutation selon EN 50012., type de courant AC/DC : commande en courant alternatif
