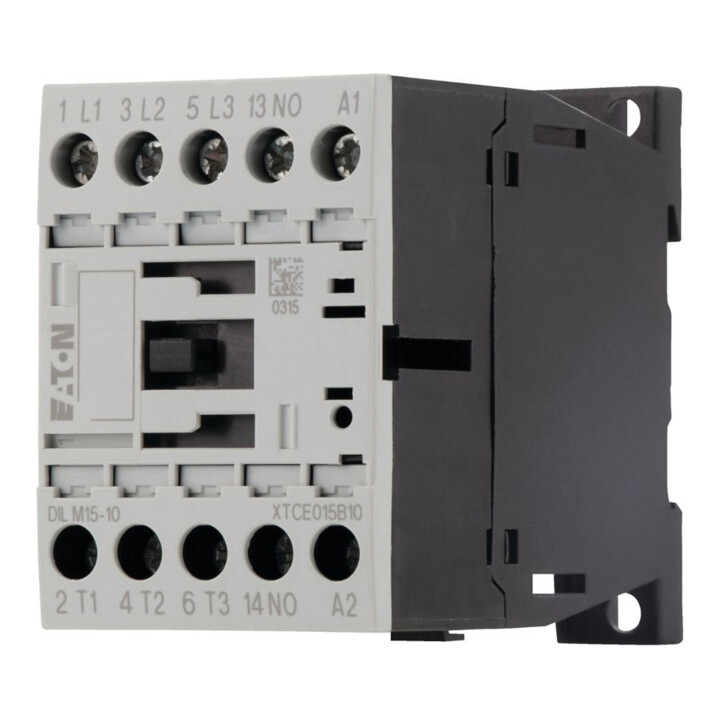

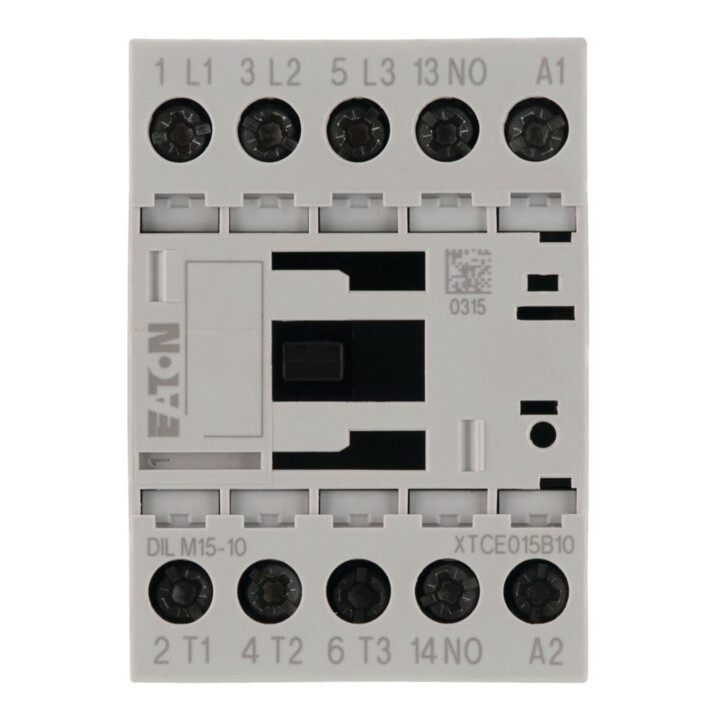

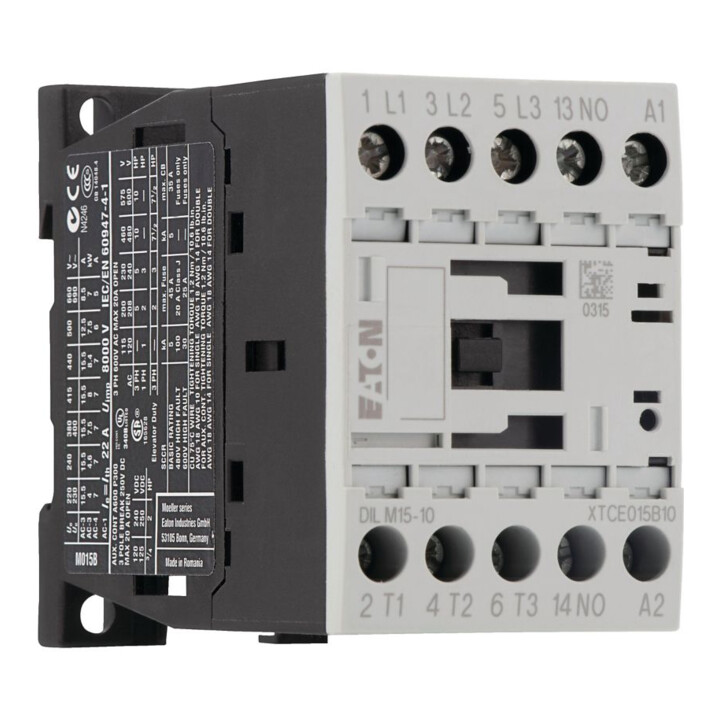

Eaton Contacteur de puissance 1S 7,5 kW/400 V, AC DILM15-10(24VDC)
Eaton Contacteur de puissance 1S 7,5 kW/400 V, AC DILM15-10(24VDC)
- Tension d'alimentation de commande nominale Us en CA 50 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en CA 60 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en CC
- 24 V
- Type de tension pour l'actionnement
- CC
- Courant de service nominal Ie en AC-1, 400 V
- 22 A
- Courant de service nominal Ie en AC-3, 400 V
- 15,5 A
- Puissance de service nominale en AC-3, 400 V
- 7,5 kW
- Courant de service nominal Ie en AC-4, 400 V
- 7 A
- Puissance de service nominale en AC-4, 400 V
- 3 kW
- Puissance de service nominale NEMA
- 7,4 kW
- Convient pour montage en série
- non
- Nombre de contacts auxiliaires en contact normalement fermé
- 1
- Type de raccordement du circuit principal
- Raccordement par vis
- Nombre de contacts normalement fermés en contacts principaux
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 67005386
- GTIN
- 4015082900731
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à rotor en court-circuit : démarrage, coupure en marche, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par courant inverse, inversion, battement, technique de connexion : bornes à vis, remarque : non adapté aux moteurs de classe d’efficacité IE3. • Pôles : 3 pôles, courant nominal de service AC-3 380 V 400 V : Ie=15,5 A, courant nominal de service AC-1 courant thermique conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith=Ie=22 A, encapsulé : Ith=18 A, courant nominal de service AC-1 courant thermique conventionnel 1 pôle ouvert : Ith=50 A, encapsulé : Ith=45 A, • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=4 kW, 380 V 400 V : P=7,5 kW, 660 V 690 V : P=7 kW, • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=2 kW, 380 V 400 V : P=3 kW, 660 V 690 V : P=4,4 kW, • combinable avec contact auxiliaire : DILM32-XHI., DILA-XHI(V). • Configuration des contacts S = contact normalement fermé : 1 S, • Remarques : éléments de commutation selon EN 50012., • Circuit de protection varistor intégré., • Type de courant AC/DC : commande en courant continu.
