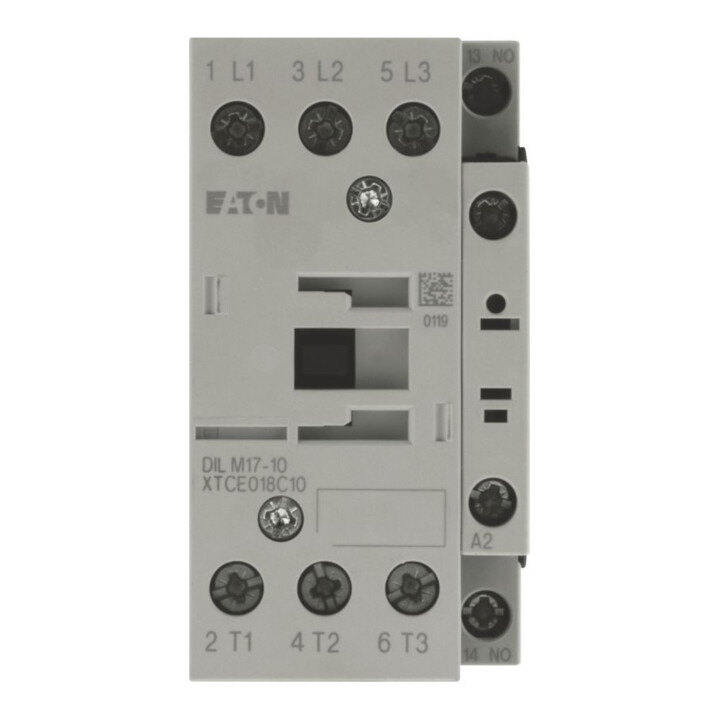

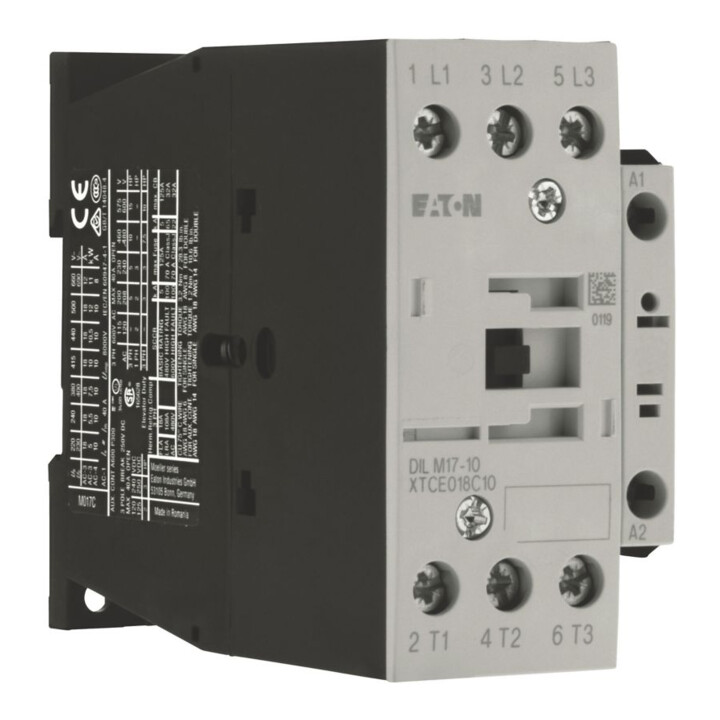

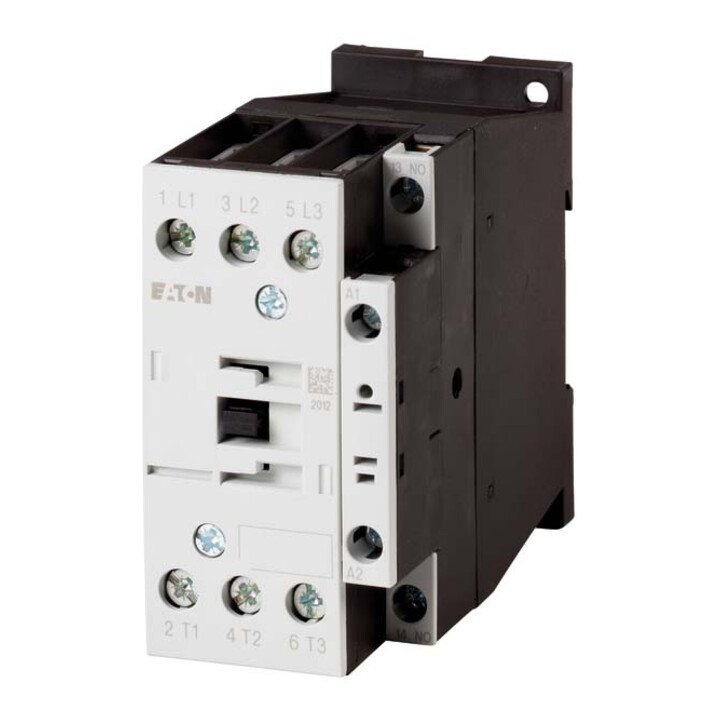

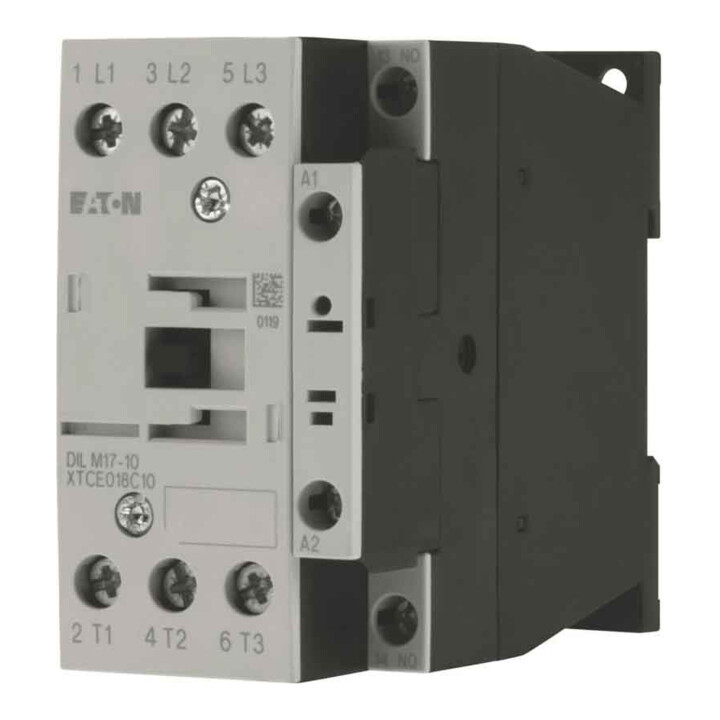

Eaton Contacteur de puissance 1S 7,5 kW/400 V, AC DILM17-10(42V50HZ)
Eaton Contacteur de puissance 1S 7,5 kW/400 V, AC DILM17-10(42V50HZ)
- Tension d'alimentation de commande nominale Us à AC 50 Hz
- 42 V
- Tension d'alimentation de commande nominale Us à AC 60 Hz
- 48 V
- Tension d'alimentation de commande nominale Us à DC
- 0 V
- Type de tension pour la commande
- AC
- Courant de service nominal Ie à AC-1, 400 V
- 40 A
- Courant de service nominal Ie à AC-3, 400 V
- 18 A
- Puissance de service nominale à AC-3, 400 V
- 7,5 kW
- Courant de service nominal Ie à AC-4, 400 V
- 10 A
- Puissance de service nominale à AC-4, 400 V
- 4,5 kW
- Puissance de service nominale NEMA
- 7,4 kW
- Convient pour montage en série
- non
- Nombre de contacts auxiliaires en tant que contacts normalement fermés
- 1
- Type de connexion du circuit principal
- Connexion par vis
- Nombre de contacts normalement fermés en tant que contacts principaux
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 62417796
- GTIN
- 4015082770006
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu'à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à rotor en court-circuit : démarrage, arrêt en marche, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par courant inverse, inversion de sens, tapotage, technique de connexion : bornes à vis, remarque : également adapté aux moteurs de classe d’efficacité IE3, pôles : 3 pôles, courant nominal de service AC-3 380 V 400 V : Ie=18 A, courant thermique conventionnel nominal de service AC-1, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=40 A, encapsulé : Ith=32 A, courant thermique conventionnel nominal de service AC-1 unipolaire ouvert : Ith=88 A, encapsulé : Ith=80 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=5 kW, 380 V 400 V : P=7,5 kW, 660 V 690 V : P=11 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=2,5 kW, 380 V 400 V : P=4,5 kW, 660 V 690 V : P=6,5 kW, combinable avec contact auxiliaire : DILM32-XHI., DILA-XHI(V)., équipement de contact S=fermeture : 1 S, remarques : organes de commutation conformes à la norme EN 50012., type de courant AC/DC : commande en courant alternatif.
