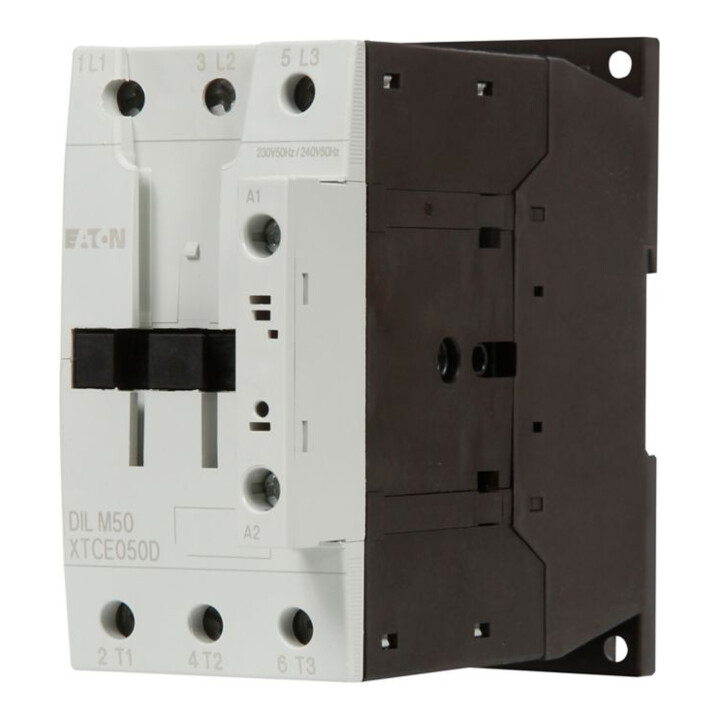

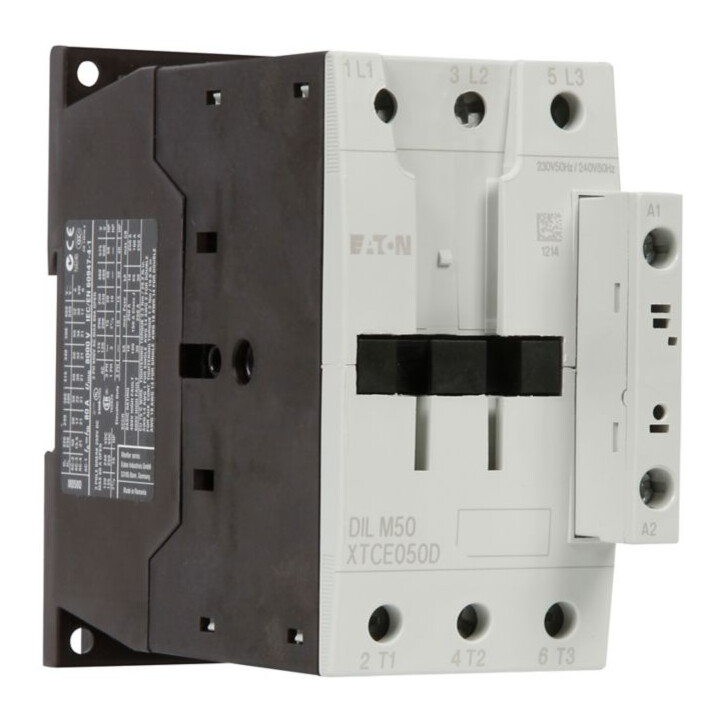

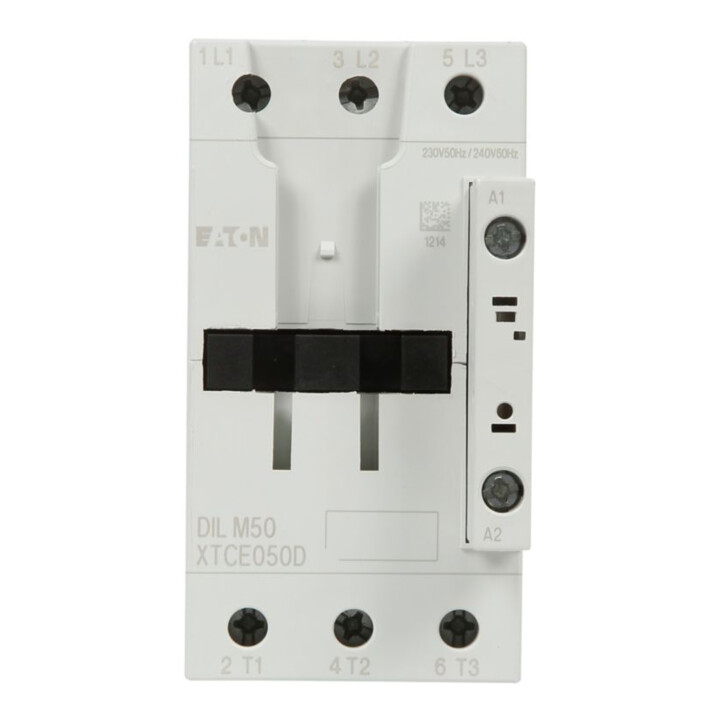

Eaton Contacteur de puissance 22 kW/400 V AC DILM50(230V50HZ)
Eaton Contacteur de puissance 22 kW/400 V AC DILM50(230V50HZ)
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Tension d'alimentation de commande nominale Us à CA 50 Hz
- 230 V
- Tension d'alimentation de commande nominale Us à CA 60 Hz
- 240 V
- Tension d'alimentation de commande nominale Us à CC
- 0 V
- Type de tension pour la commande
- CA
- Courant de service nominal Ie à AC-1, 400 V
- 80 A
- Courant de service nominal Ie à AC-3, 400 V
- 50 A
- Puissance de service nominale à AC-3, 400 V
- 22 kW
- Courant de service nominal Ie à AC-4, 400 V
- 21 A
- Puissance de service nominale à AC-4, 400 V
- 10 kW
- Puissance de service nominale NEMA
- 29,8 kW
- Convient pour montage en rangée
- Non
- Type de connexion du circuit principal
- Connexion à vis
- Nombre de contacts normalement fermés comme contacts principaux
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 68713086
- GTIN
- 4015082778309
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à cage d’écureuil : démarrage, arrêt en marche, AC-4 : moteurs à cage d’écureuil : démarrage, freinage par courant inverse, inversion, tapotage, technique de connexion : bornes à vis, remarque : également adapté aux moteurs de classe d’efficacité IE3, pôles : 3 pôles, courant nominal de service AC-3 380 V 400 V : Ie=50 A, courant nominal de service AC-1 courant thermique conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith=Ie=80 A, encapsulé : Ith=58 A, courant nominal de service AC-1 courant thermique conventionnel 1 pôle ouvert : Ith=162 A, encapsulé : Ith=145 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=15,5 kW, 380 V 400 V : P=22 kW, 660 V 690 V : P=30 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=6 kW, 380 V 400 V : P=10 kW, 660 V 690 V : P=14 kW, combinable avec contact auxiliaire : DILM150-XHI(V). • DILM1000-XHI(V). • Remarques : dispositifs de commutation selon EN 50012. • Type de courant AC/DC : commande en courant alternatif.
