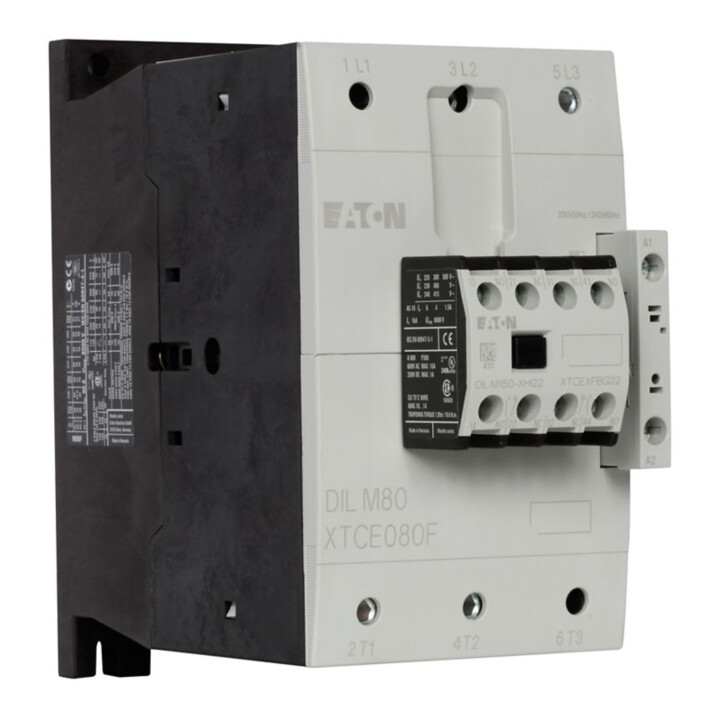

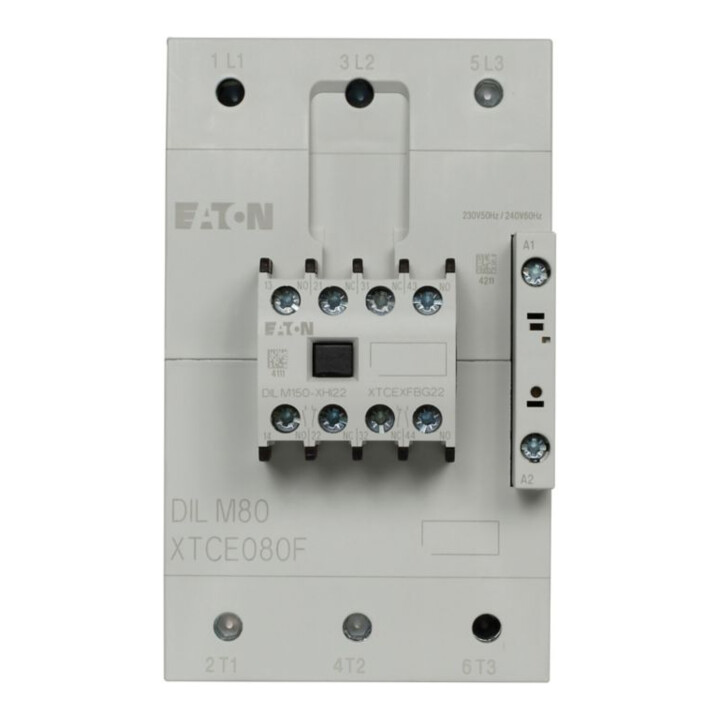

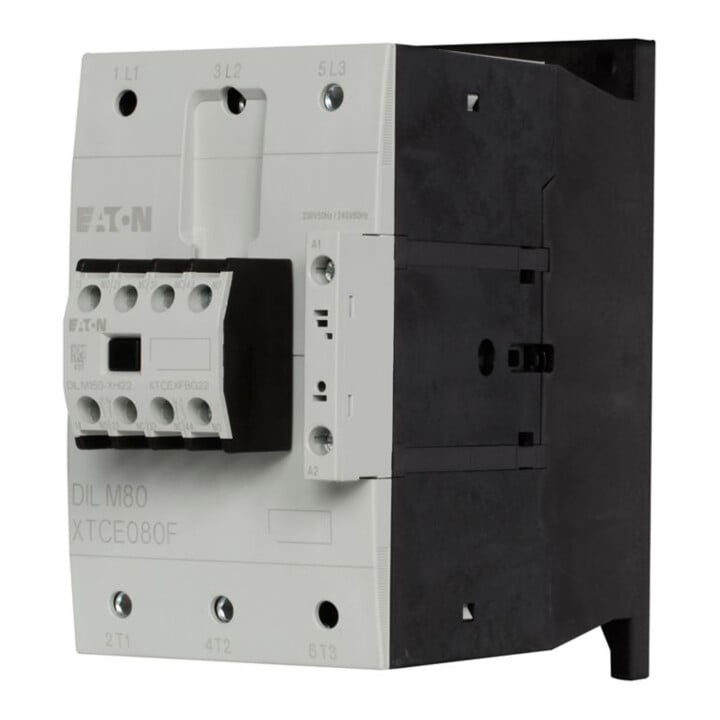

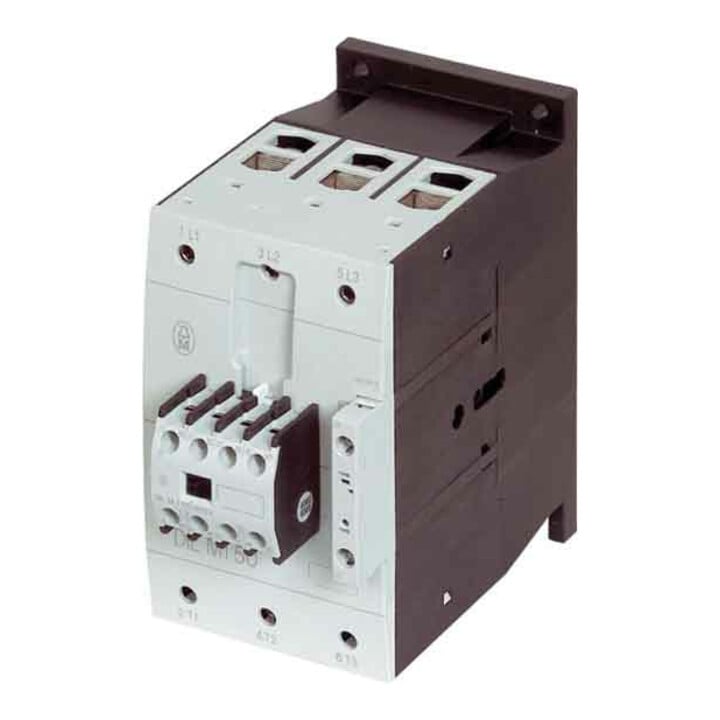

Eaton Contacteur de puissance 37 kW/400 V, AC DILM80-22(230V50HZ)
Eaton Contacteur de puissance 37 kW/400 V, AC DILM80-22(230V50HZ)
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Tension d'alimentation de commande nominale Us à CA 50 Hz
- 230 V
- Tension d'alimentation de commande nominale Us à CA 60 Hz
- 240 V
- Tension d'alimentation de commande nominale Us à CC
- 0 V
- Type de tension pour la commande
- CA
- Courant de service nominal Ie à AC-1, 400 V
- 110 A
- Courant de service nominal Ie à AC-3, 400 V
- 80 A
- Puissance de service nominale à AC-3, 400 V
- 37 kW
- Courant de service nominal Ie à AC-4, 400 V
- 40 A
- Puissance de service nominale à AC-4, 400 V
- 20 kW
- Puissance de service nominale NEMA
- 44,7 kW
- Adapté pour montage en série
- Non
- Nombre de contacts auxiliaires en contact normalement fermé
- 2
- Nombre de contacts auxiliaires en contact normalement ouvert
- 2
- Type de connexion du circuit principal
- Connexion à vis
- Nombre de contacts principaux normalement fermés
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 87648548
- GTIN
- 4015082394493
• Contacteur de puissance, application : contacteur de puissance pour moteurs, appareils complets jusqu’à 170 A, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à rotor en court-circuit : démarrage, arrêt en marche, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par courant inverse, inversion, impulsion, technique de connexion : bornes à vis, remarque : également adapté aux moteurs de la classe d’efficacité IE3, courant nominal de service AC-3 380 V 400 V : Ie=80 A, courant thermique nominal de service AC-1 conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith=Ie=110 A, encapsulé : Ith=80 A, courant thermique nominal de service AC-1 conventionnel, 1 pôle ouvert : Ith=225 A, encapsulé : Ith=200 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=25 kW, 380 V 400 V : P=37 kW, 660 V 690 V : P=63 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=11,5 kW, 380 V 400 V : P=20 kW, 660 V 690 V : P=26 kW, équipement des contacts S=contacteurs normalement fermés : 2 S, équipement des contacts Ö=contacteurs normalement ouverts : 2 Ö, remarques : éléments de commutation selon EN 50012, avec contact miroir, type de courant AC/DC : commande en courant alternatif
