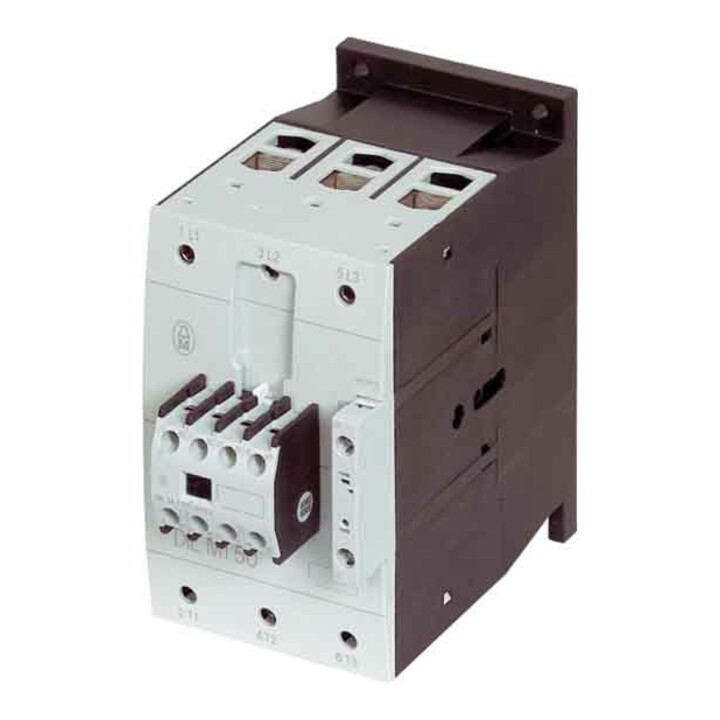

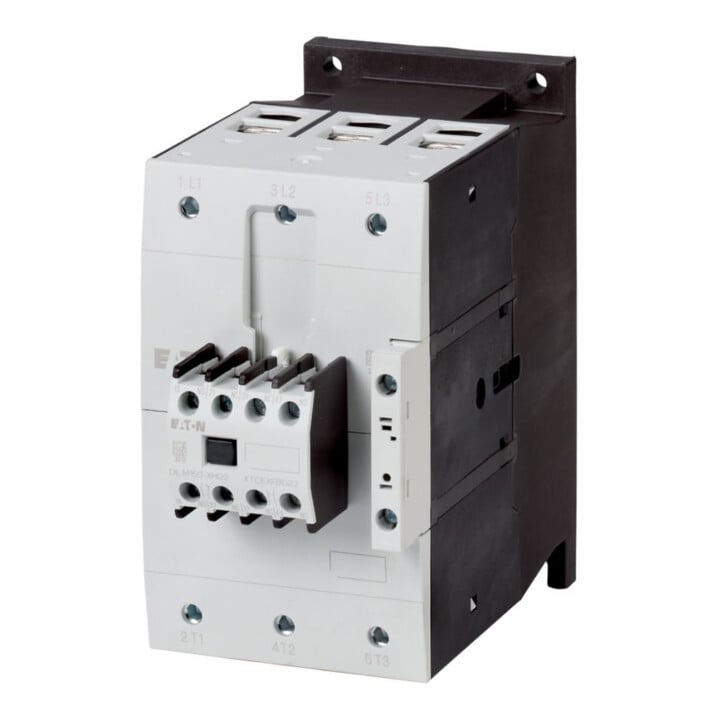

Eaton Contacteur de puissance 55 kW/400 V, AC DILM115-22(RAC240)
Eaton Contacteur de puissance 55 kW/400 V, AC DILM115-22(RAC240)
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Tension d'alimentation de commande nominale Us en AC 50 Hz
- 190..240 V
- Tension d'alimentation de commande nominale Us en AC 60 Hz
- 190..240 V
- Tension d'alimentation de commande nominale Us en DC
- 0 V
- Type de tension pour la commande
- AC
- Courant de service nominal Ie en AC-1, 400 V
- 160 A
- Courant de service nominal Ie en AC-3, 400 V
- 115 A
- Puissance de service nominale en AC-3, 400 V
- 55 kW
- Courant de service nominal Ie en AC-4, 400 V
- 55 A
- Puissance de service nominale en AC-4, 400 V
- 28 kW
- Puissance de service nominale NEMA
- 74 kW
- Convient pour montage en série
- non
- Nombre de contacts auxiliaires normalement fermés
- 2
- Nombre de contacts auxiliaires normalement ouverts
- 2
- Type de connexion du circuit principal
- Connexion à vis
- Nombre de contacts principaux normalement fermés
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 80768156
- GTIN
- 4015082395780
• Contacteur de puissance, application : contacteur de puissance pour moteurs, appareils complets jusqu’à 170 A, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours résistifs, AC-3 : moteurs à rotor en court-circuit : démarrage, arrêt en marche, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par contre-courant, inversion, tapotage, technique de connexion : bornes à vis, remarque : convient également pour moteurs de classe d’efficacité IE3, courant nominal de service AC-3 380 V 400 V : Ie=115 A, courant nominal de service AC-1 courant thermique conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=160 A, encapsulé : Ith=115 A, courant nominal de service AC-1 courant thermique conventionnel 1 pôle ouvert : Ith=325 A, encapsulé : Ith=285 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=37 kW, 380 V 400 V : P=55 kW, 660 V 690 V : P=90 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=17 kW, 380 V 400 V : P=28 kW, 660 V 690 V : P=43 kW, configuration des contacts S = contacteur normalement fermé : 2 S, configuration des contacts Ö = contacteur normalement ouvert : 2 Ö, remarques : éléments de commutation selon EN 50012., circuit de protection intégré dans l’électronique de commande., avec contact miroir., type de courant AC/DC : commande en courant alternatif
