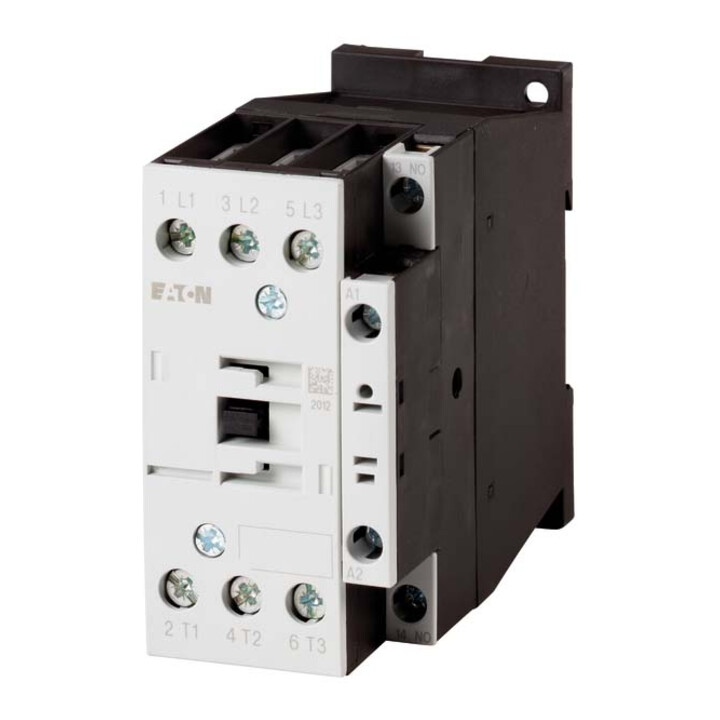

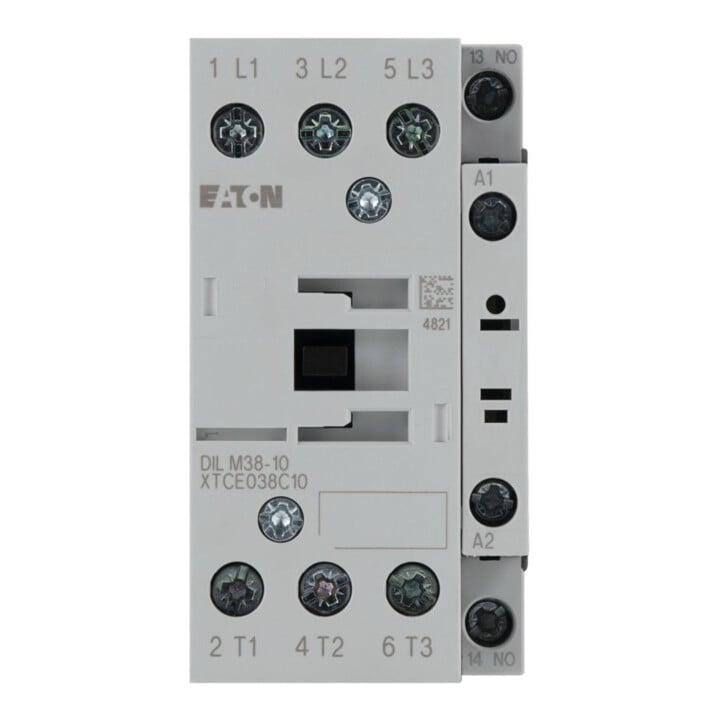

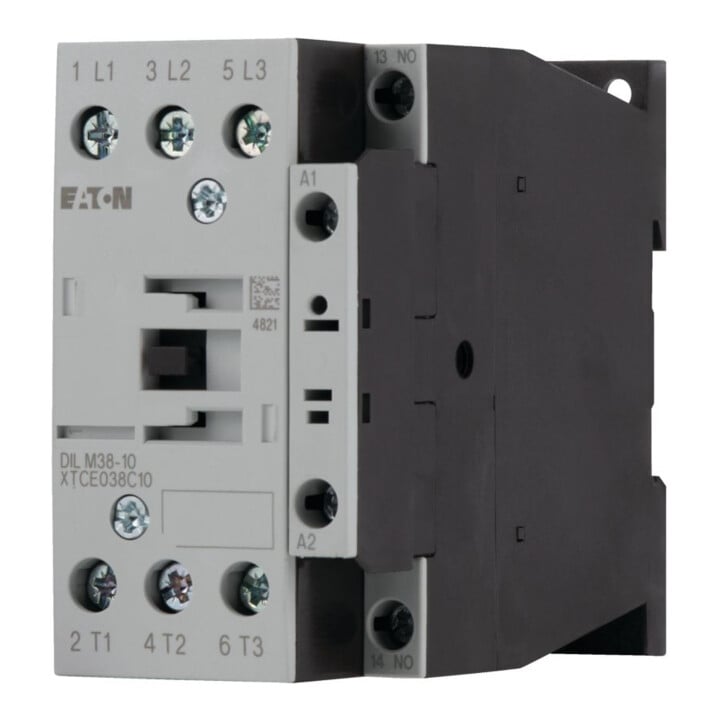

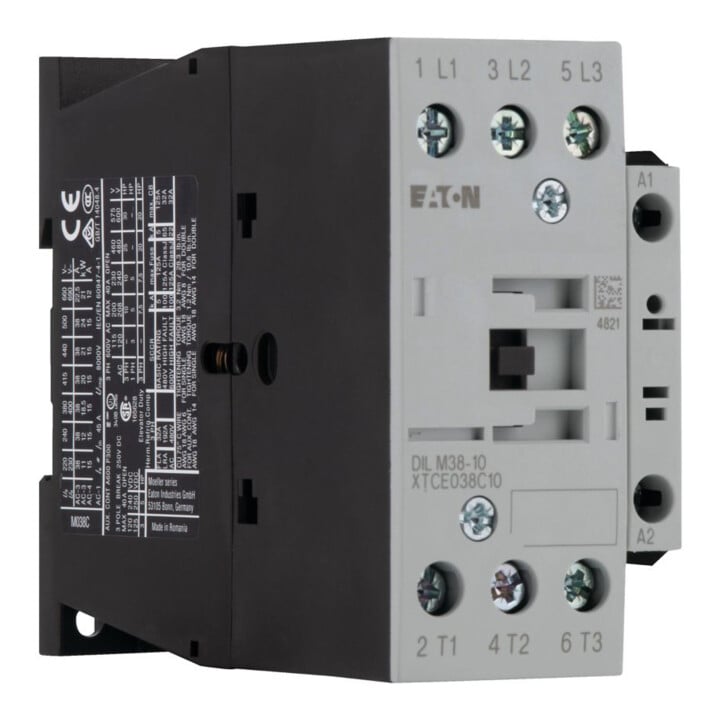

Eaton Contacteur de puissance 8,5 kW/400 V/AC3 DILM38-10(RDC24)
Eaton Contacteur de puissance 8,5 kW/400 V/AC3 DILM38-10(RDC24)
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Tension d'alimentation de commande nominale Us en AC 50 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en AC 60 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en DC
- 24..27 V
- Type de tension pour la commande
- DC
- Courant nominal de service Ie en AC-1, 400 V
- 45 A
- Courant nominal de service Ie en AC-3, 400 V
- 38 A
- Puissance nominale de service en AC-3, 400 V
- 18,5 kW
- Courant nominal de service Ie en AC-4, 400 V
- 15 A
- Puissance nominale de service en AC-4, 400 V
- 7 kW
- Puissance nominale de service NEMA
- 14,9 kW
- Convient pour montage en rangée
- Non
- Nombre de contacts auxiliaires en contact normalement fermé
- 1
- Type de connexion du circuit principal
- Connexion à vis
- Nombre de contacts normalement fermés en contacts principaux
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 72186547
- GTIN
- 4015081119981
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours résistifs, AC-3 : moteurs à rotor en court-circuit : démarrage, arrêt en marche, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par courant inverse, inversion de sens, battement, technique de raccordement : bornes à vis, remarque : non adapté aux moteurs de la classe d’efficacité IE3. • Pôles : 3 pôles • Courant nominal de service AC-3 380 V 400 V : Ie=38 A • Courant thermique conventionnel nominal de service AC-1, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=45 A, encapsulé : Ith=36 A • Courant thermique conventionnel nominal de service AC-1, 1 pôle ouvert : Ith=100 A, encapsulé : Ith=90 A • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=11 kW, 380 V 400 V : P=18,5 kW, 660 V 690 V : P=21 kW • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=4 kW, 380 V 400 V : P=7 kW, 660 V 690 V : P=10 kW • Compatible avec contact auxiliaire : DILM32-XHI., DILA-XHI(V)., DILM32-XHI11-S • Configuration des contacts S = contact normalement fermé : 1 S • Remarques : éléments de commutation conformes à la norme EN 50012. • Circuit de protection intégré dans l’électronique de commande. • Type de courant AC/DC : commande en courant continu
