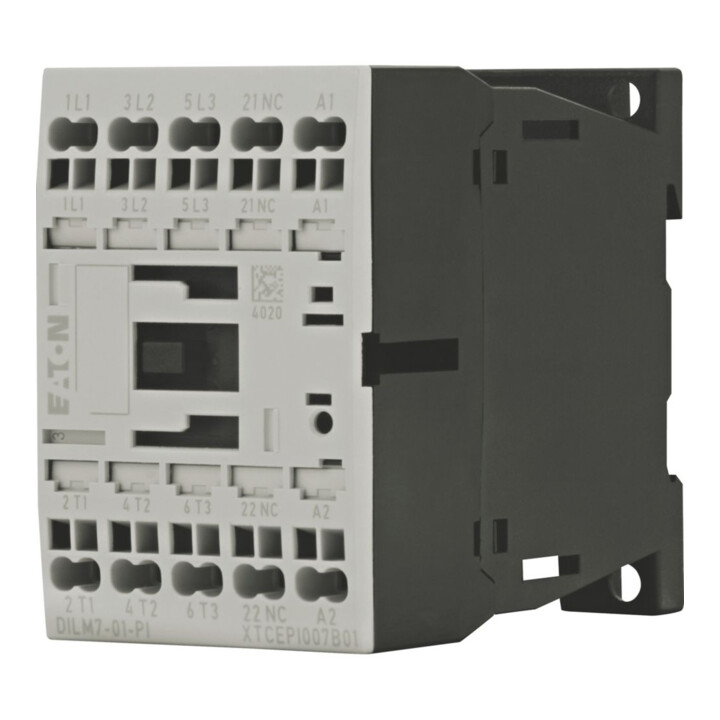

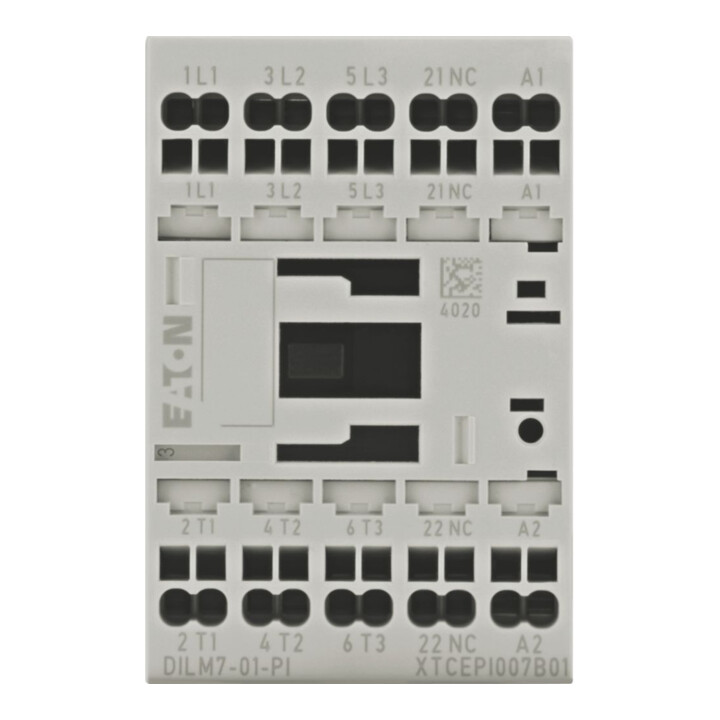

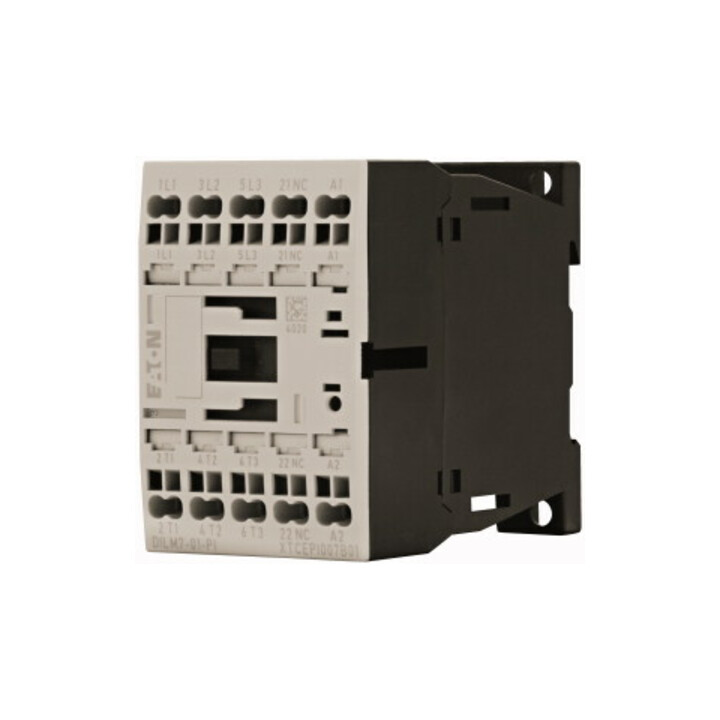

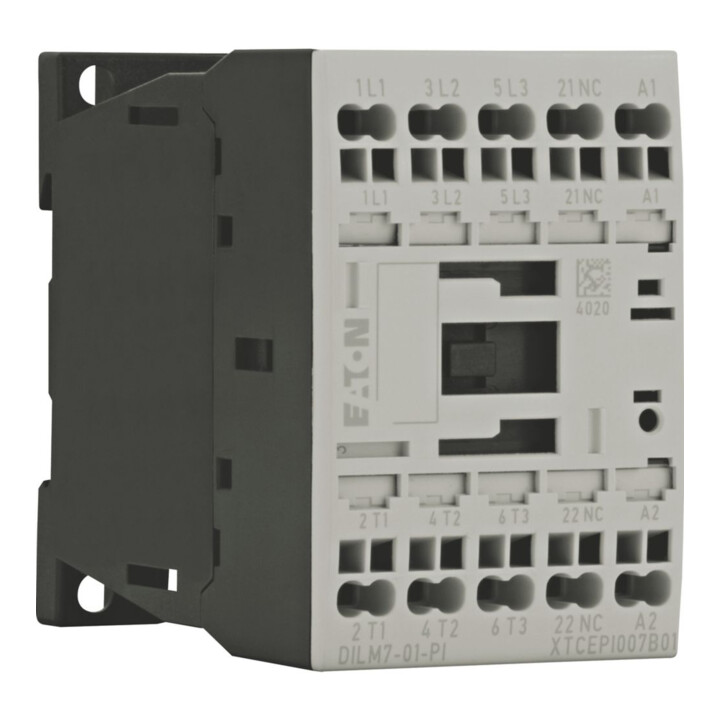

Eaton Contacteur de puissance DILM7-01(230V#199224
Eaton Contacteur de puissance DILM7-01(230V#199224
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Tension d'alimentation de commande nominale Us à CA 50 Hz
- 230 V
- Tension d'alimentation de commande nominale Us à CA 60 Hz
- 240 V
- Tension d'alimentation de commande nominale Us à CC
- 0 V
- Type de tension pour l'actionnement
- CA
- Courant de service nominal Ie à AC-1, 400 V
- 22 A
- Courant de service nominal Ie à AC-3, 400 V
- 7 A
- Puissance de service nominale à AC-3, 400 V
- 3 kW
- Courant de service nominal Ie à AC-4, 400 V
- 5 A
- Puissance de service nominale à AC-4, 400 V
- 2,2 kW
- Puissance de service nominale NEMA
- 0 kW
- Adapté pour montage en série
- non
- Nombre de contacts auxiliaires normalement ouverts
- 1
- Type de connexion du circuit principal
- Connexion à ressort
- Nombre de contacts principaux normalement fermés
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 60618221
- GTIN
- 4015081973088
• Contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours résistifs, AC-3/AC-3e : moteurs à rotor en court-circuit : démarrage, arrêt en marche, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par courant inverse, inversion, raclage, technique de connexion : bornes à encliqueter, également adapté aux moteurs de classe d’efficacité IE3. • Nombre de pôles : 3 pôles. • Courant nominal de service AC-3 380 V 400 V : Ie=7 A. • Courant thermique conventionnel nominal AC-1, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=22 A, encapsulé : Ith=18 A. • Courant thermique conventionnel nominal AC-1, 1 pôle ouvert : Ith=50 A, encapsulé : Ith=45 A. • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=2,2 kW, 380 V 400 V : P=3 kW, 660 V 690 V : P=3,5 kW. • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=1 kW, 380 V 400 V : P=2,2 kW, 660 V 690 V : P=2,9 kW. • Compatible avec contact auxiliaire : DILM12-XHI¿-PI, DILM32-XHI¿-PI, DILA-XHI(V)¿-PI. • Configuration des contacts Ö=ouverture : 1 Ö, éléments de commutation selon EN 50012. • Avec contact miroir. • Type de courant AC/DC : commande en courant alternatif.
