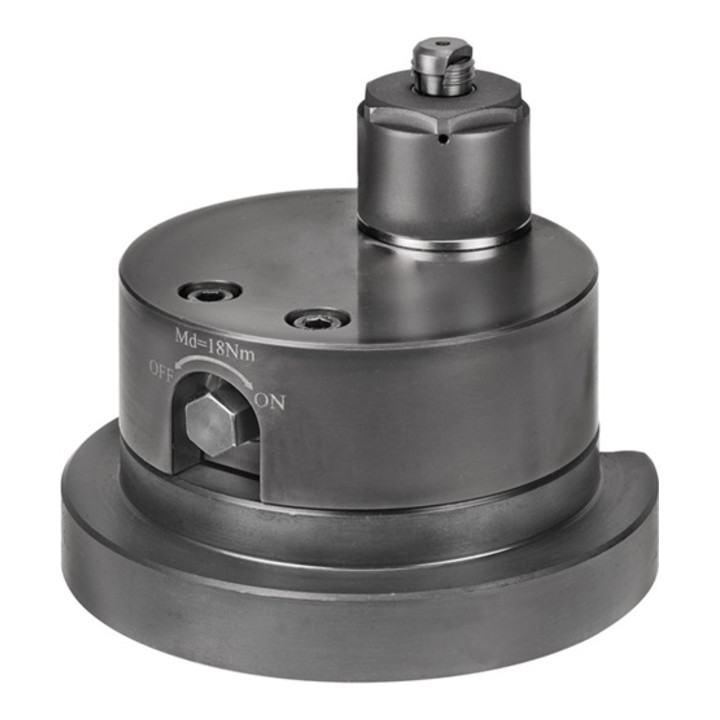

mécanique - excentriqueApplication- Utilisé pour des pièces avec des trous existants ou percés ultérieurement. - Une
fois les segments de serrage engagés dans les alésages, un usinage sûr sur 5 faces est possible sans aucun problème. - Une simple clé à six pans creux (SW 10) doit être
utilisée pour actionner l'élément. - Le
bord de serrage existant sert à fixer l'élément de serrage rabattable sur la table de la machine. - Pour le
positionnement sur un support, il y a deux trous de positionnement sur la face inférieure (axe ISO 8734 - 8 mm)
Remarque:- Lors du serrage de pièces trempées ou de pièces en GGG / GGG, veuillez nous consulter - La force radiale doit être respectée ! - La
force latérale lors de la pose de la pièce sur la table ne doit pas dépasser la valeur "Force latérale" de la table. - Les
griffes de serrage pour étaux de machine (no. 6325, no. de commande 74682, 373878) peuvent être utilisées pour le
serrage sur la table de la machine.
Avantage : - Toutes les pièces sont en acier trempé et revenu. Tous les composants sont nitrurés au plasma et ont donc une très bonne résistance à l'usure et à la corrosion
- les segments de serrage en deux parties sont verrouillés extérieurement. -
Utilisation flexible grâce à une manipulation et un serrage aisés sur la table de la machine -

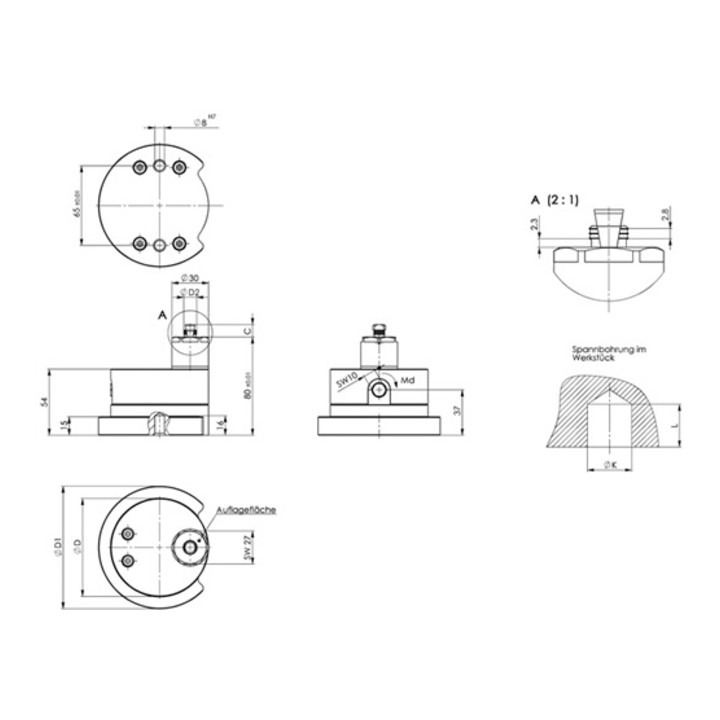

Autres caractéristiques techniques C : 10,5mm - Course d'écartement : 1,5bar - D : 80mm - Force de serrage verticale : 5kN - D1 : 100mm - Ø piston de serrage : 22mm - Ø K : 15,9-16,8mm - couple de serrage : 18Nm - D2 : 15,6mm - Compensation latérale / serrage : ± 0,25mm - épaisseur du bord du serrage sur Al-Leg. min : 10mm - force radiale douille de serrage : 27mm - force de déplacement horizontal : 3,5mm - force latérale non serrée : 250mm
EAN / GTIN : 04020772375744
