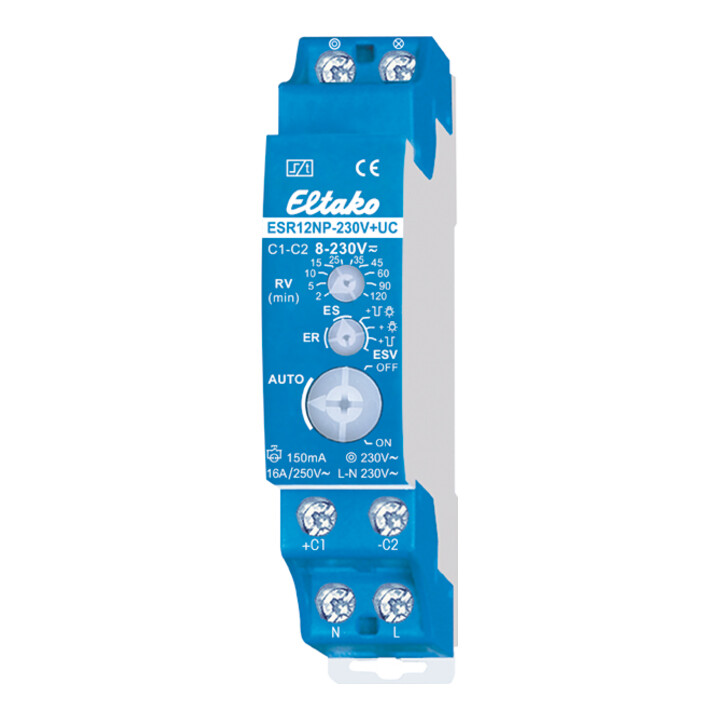

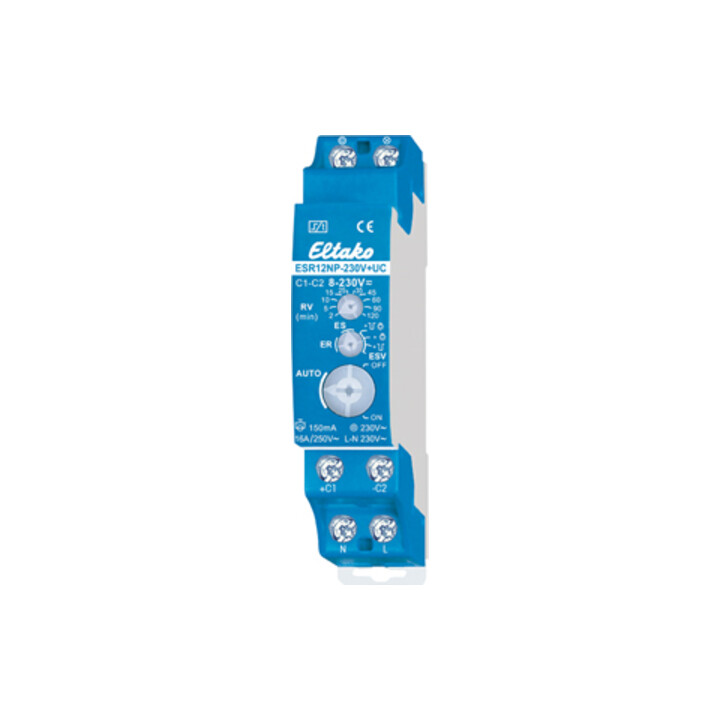

• 1 contact normalement ouvert non libre de potentiel 16A/250V AC, lampes LED 230V jusqu’à 600W, ampoules à incandescence 2300W • Temporisation de retour avec avertissement d’extinction et fonction éclairage permanent du bouton activable • Consommation en veille seulement 0,5 watt • Appareil modulaire pour montage sur rail DIN EN 60715 TH35. 1 module = 18 mm de large, 58 mm de profondeur • Commutation des contacts au passage par le zéro pour protéger les contacts et les lampes, ce qui prolonge notamment la durée de vie des lampes économiques • Technologie hybride de pointe combinant les avantages d’un pilotage électronique sans usure avec la haute performance de relais spéciaux • Tension de commande 230V, avec en plus une tension de commande universelle galvanisée séparée 8...230V UC • Tension d’alimentation et de commutation 230V • Très faible bruit de commutation • Réglage précis du temps de temporisation de retour RV dans la fonction ESV de 2 à 120 minutes avec échelle en minutes • Avec LED de commande • Celle-ci clignote après 15 minutes en cas de bouton bloqué (pas en fonction ER) • Courant de lampe néon jusqu’à 150 mA à l’entrée de commande 230V, indépendant de la tension d’allumage (pas en fonction ER) • Convient dans les fonctions relais pour le retour d’état avec la tension de commutation d’un variateur • En cas de coupure de l’alimentation, extinction définie • Un commutateur rotatif permet de sélectionner les fonctions ES, ER et ESV : ES = interrupteur à impulsion • ER = relais de commutation • ESV = interrupteur à impulsion avec temporisation de retour • L’interrupteur à impulsion s’éteint automatiquement à l’expiration du temps de temporisation réglé si la commande manuelle d’arrêt n’a pas été donnée • Plage de temps réglable jusqu’à 120 minutes • ESV = Avec avertissement d’extinction activé, l’avertissement se fait 30 secondes avant la fin du temps par un clignotement rapide et multiple de l’éclairage • Il est possible de rallumer pendant cette période • ESV = Avec éclairage permanent du bouton activé, cet interrupteur à impulsion passe en mode éclairage permanent si un bouton de commande est maintenu plus d’une seconde • Il peut être éteint en maintenant à nouveau le bouton plus de 2 secondes • En cas d’oubli, l’éclairage permanent s’éteint automatiquement après 2 heures • ESV = Si l’avertissement d’extinction et l’éclairage permanent du bouton sont activés, l’avertissement d’extinction ne se produit qu’après l’arrêt de l’éclairage permanent • Si ce relais à impulsion est installé dans un circuit surveillé par un interrupteur de champ FR12-230V, il n’a pas besoin de charge de base supplémentaire, mais la tension de surveillance du FR12-230V doit être réglée sur max
