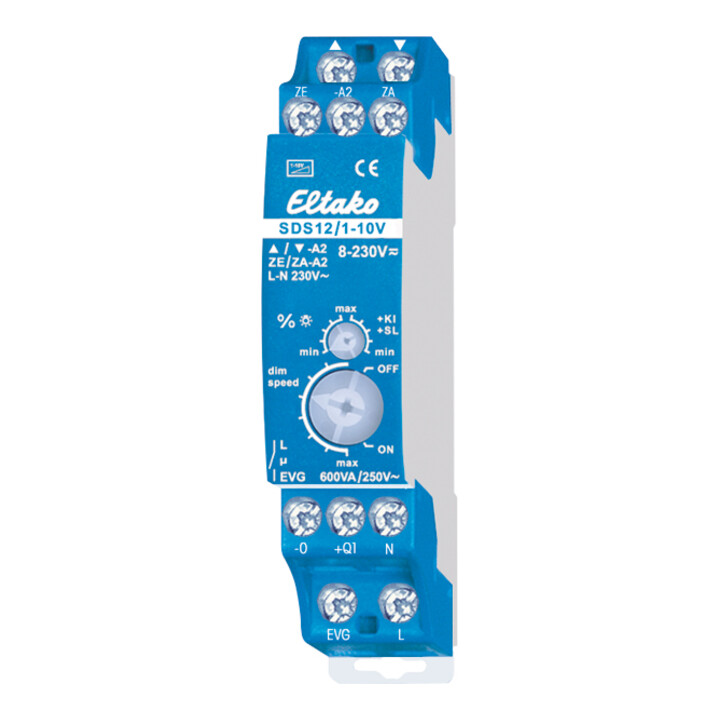

• Interrupteur de gradation de commande 1-10V pour ballast électronique (EVG)
• Sortie de commande 1-10V 40mA
• Consommation en veille seulement 1 watt
• Luminosité minimale et vitesse de gradation réglables
• Avec fonction chambre d’enfant et fonction veille
• Également pour la commande de convertisseurs LED avec interface 1-10V passive sans alimentation auxiliaire jusqu’à 0,6mA
• Au-delà, avec alimentation auxiliaire
• Allumage/extinction local et central avec le même potentiel
• Alimentation galvanique isolée
• Technologie hybride moderne combinant les avantages d’une commande électronique sans usure avec la haute performance de relais spéciaux
• Commutation au passage par zéro pour préserver les contacts
• Le niveau de luminosité réglé est mémorisé à l’extinction (mémoire)
• En cas de coupure de courant, la position de commutation et le niveau de luminosité sont sauvegardés et, le cas échéant, l’éclairage se rallume à la remise sous tension
• Le potentiomètre en % permet de régler la luminosité minimale (pleine atténuation)
• Il détermine également si la fonction chambre d’enfant et la fonction veille sont activées (+KI +SL)
• La vitesse de gradation est réglable avec le potentiomètre dim-speed
• L’allumage et l’extinction de la charge se font via un relais bistable sur la sortie EVG
• Puissance de commutation pour lampes fluorescentes ou lampes halogènes basse tension avec ballast électronique jusqu’à 600 VA
• Grâce à l’utilisation d’un relais bistable, il n’y a aucune perte de puissance dans la bobine ni échauffement en état allumé
• Après l’installation, attendre la courte synchronisation automatique avant de connecter le consommateur commuté au réseau
• Soit des boutons-poussoirs directionnels flèche haut + bas peuvent être raccordés, soit ces bornes sont pontées et un bouton-poussoir universel est connecté
• Avec les boutons directionnels, flèche haut = allumer et augmenter la luminosité, flèche bas = éteindre et diminuer la luminosité
• Un double-clic sur la flèche haut déclenche l’augmentation automatique jusqu’à la pleine luminosité à la vitesse dim-speed
• Un double-clic sur la flèche bas active la fonction veille
• La fonction chambre d’enfant est activée avec le bouton flèche haut
• Avec un bouton universel, l’inversion de direction s’effectue par un relâchement court du bouton
• Fonction chambre d’enfant KI (bouton universel ou bouton directionnel flèche haut) : à l’allumage, une pression prolongée d’environ 1 seconde allume à la luminosité minimale et, tant que le bouton reste appuyé, la luminosité augmente lentement sans modifier le dernier niveau mémorisé
• Fonction veille SL (bouton universel ou bouton directionnel flèche bas) : un double impulsion atténue l’éclairage du niveau actuel jusqu’à la luminosité minimale puis éteint
• La durée maximale de gradation de 60 minutes dépend du niveau de luminosité actuel et de la luminosité minimale réglée, ce qui peut réduire cette durée
• Un appui court permet d’éteindre à tout moment pendant la phase d’atténuation
• Un appui long pendant l’atténuation augmente la luminosité et termine la fonction veille
EAN / GTIN : 4010312109403
