• 1 contacteur normalement ouvert non potentiel libre 600 VA et sortie de commande 1-10 V 40 mA.
• Consommation en veille seulement 0,9 watt.

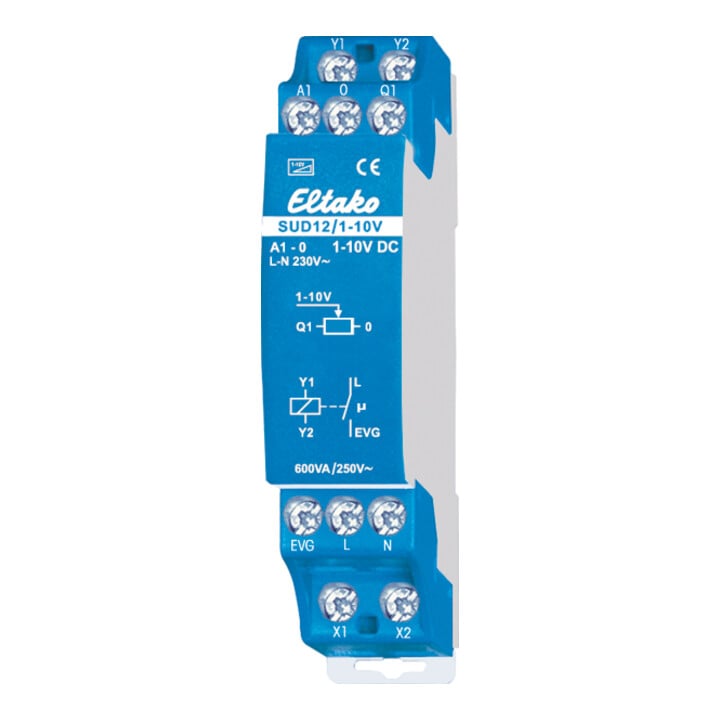

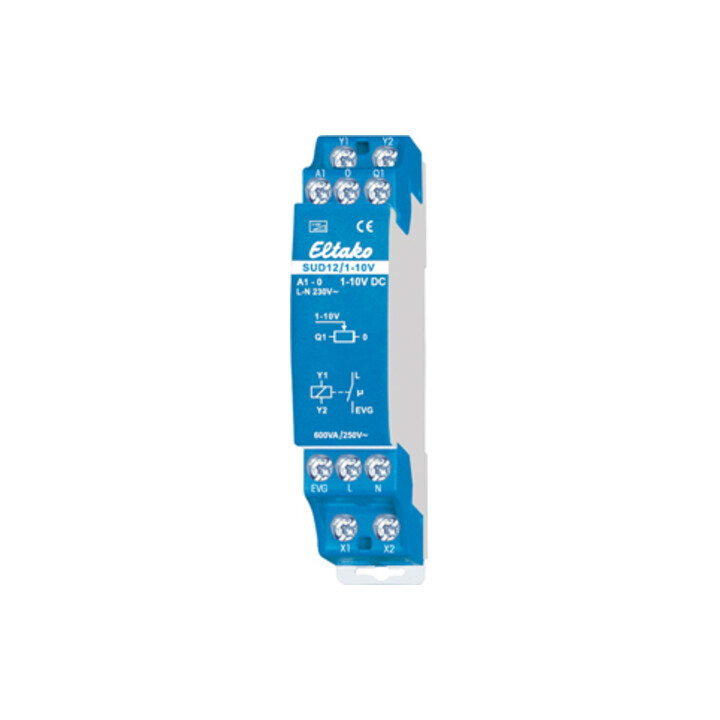

• Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 1 unité modulaire = 18 mm de large, 58 mm de profondeur.
• Technologie hybride de pointe combinant les avantages d’une commande électronique sans usure avec la haute performance de relais spéciaux.
• Le dispositif de commande SUD12 peut être utilisé dans deux modes de circuit.
• Mode de circuit sortie 1-10 V : Dans ce mode, en association avec un variateur universel EUD12D ou MFZ12PMD, des ballasts électroniques et des transformateurs avec interface 1-10 V peuvent être commandés jusqu’à un courant total de commande de 40 mA.
• L’EUD12D ou MFZ12PMD est commandé localement par boutons-poussoirs sur l’entrée d’alimentation universelle et éventuellement centralement, ce qui amène le SUD12 via les bornes Y1/Y2 à réguler la sortie 1-10 V 0/Q1 pour l’interface.
• La mise sous tension et hors tension de la charge s’effectue par un relais bistable en sortie EVG.
• Commutation au passage par zéro pour la protection des contacts.
• Puissance de commutation pour lampes fluorescentes ou lampes halogènes basse tension avec ballast électronique 600 VA.
• Grâce à l’utilisation d’un relais bistable, il n’y a pas de perte de puissance dans la bobine ni échauffement lorsque l’appareil est activé.
• Après l’installation, attendre la synchronisation automatique courte avant de mettre le consommateur commandé sous tension.
• Une lampe directement dimmable peut être connectée simultanément au variateur universel EUD12D.
• De plus, le variateur universel EUD12D ou MFZ12PMD peut être étendu avec des modules de puissance LUD12 pour lampes et luminaires directement dimmables.
• Mode de circuit entrée 1-10 V : Dans ce mode, en association avec un module de puissance LUD12 connecté aux bornes X1/X2, la sortie d’un dispositif de commande 1-10 V sur A1/0 peut être convertie en fonction de variation directe.
• La mise sous et hors tension s’effectue également en externe sur L du SUD12. Le commutateur rotatif du LUD12 doit impérativement être positionné sur la position « luminaires supplémentaires ».
• D’autres modules de puissance LUD15 peuvent être connectés au dispositif de commande SUD12 en mode augmentation de puissance avec des luminaires supplémentaires.
• Un potentiomètre 100 kΩ peut également être connecté directement à l’entrée de commande A1/0 pour la régulation de la luminosité.
• Si l’entrée A1/0 est déconnectée, le LUD12 ajuste la luminosité au maximum.
EAN / GTIN : 4010312108116
