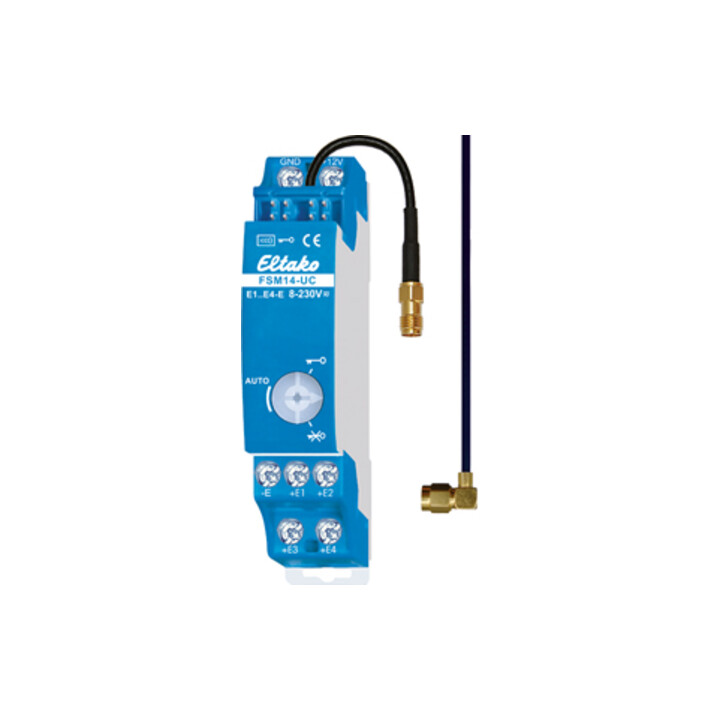

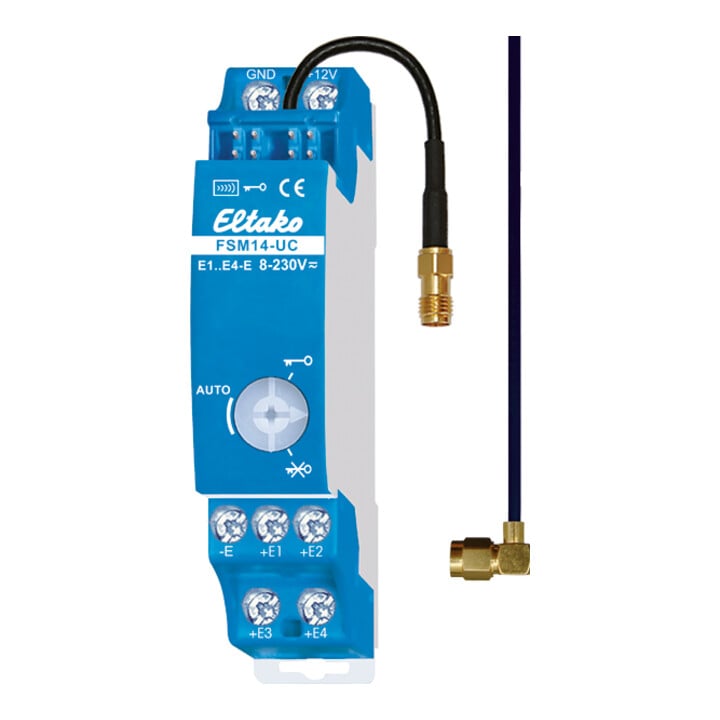

• Module émetteur radio 4 canaux. • Avec antenne interchangeable. • Une antenne radio FA250 peut être connectée si nécessaire. • Perte en mode veille seulement 0,1 watt. • Appareil modulaire pour montage sur rail DIN (1TE). • Connexion au bus Eltako-RS485. • Câblage transversal de l'alimentation avec pont de connexion. • Alternativement, l'alimentation peut être réalisée avec une alimentation à découpage 12V DC sur les bornes +12V/GND. • Ce module émetteur radio dispose de quatre canaux et peut ainsi envoyer des télégrammes radio dans le système radio bâtiment Eltako comme un interrupteur radio 4 canaux. • E1 déclenche un télégramme radio comme si on appuyait sur la bascule supérieure d’un interrupteur radio à bascule, E2 comme la bascule inférieure, E3 comme la bascule gauche supérieure d’un interrupteur radio à double bascule, et E4 comme la bascule gauche inférieure d’un interrupteur radio à double bascule. • Le télégramme à l’ouverture des contacts de commande est identique à un relâchement d’interrupteur radio. • Plusieurs modules émetteurs radio ne doivent pas être commandés simultanément. • La tension de commande universelle sur +En/-E traite des commandes de 8 à 253 V AC ou de 10 à 230 V DC avec une durée minimale de 0,2 seconde. • Capacité parallèle maximale des lignes de commande à 230 V : 0,9 microfarad. • Cela correspond à une longueur d’environ 3000 mètres. • Si les bornes E1 et E2 sont reliées par un pont, un télégramme radio de E2 est envoyé une fois par minute tant que la tension de commande est présente. • Par exemple pour des commandes centrales prioritaires. • Le commutateur rotatif est nécessaire pour activer ou désactiver le cryptage et doit être en position AUTO en fonctionnement. • Activation du cryptage : tourner le commutateur rotatif en butée droite (position clé) et appuyer une fois sur un bouton. • Désactivation du cryptage : tourner le commutateur rotatif en butée gauche (position clé barrée) et appuyer une fois sur un bouton.
