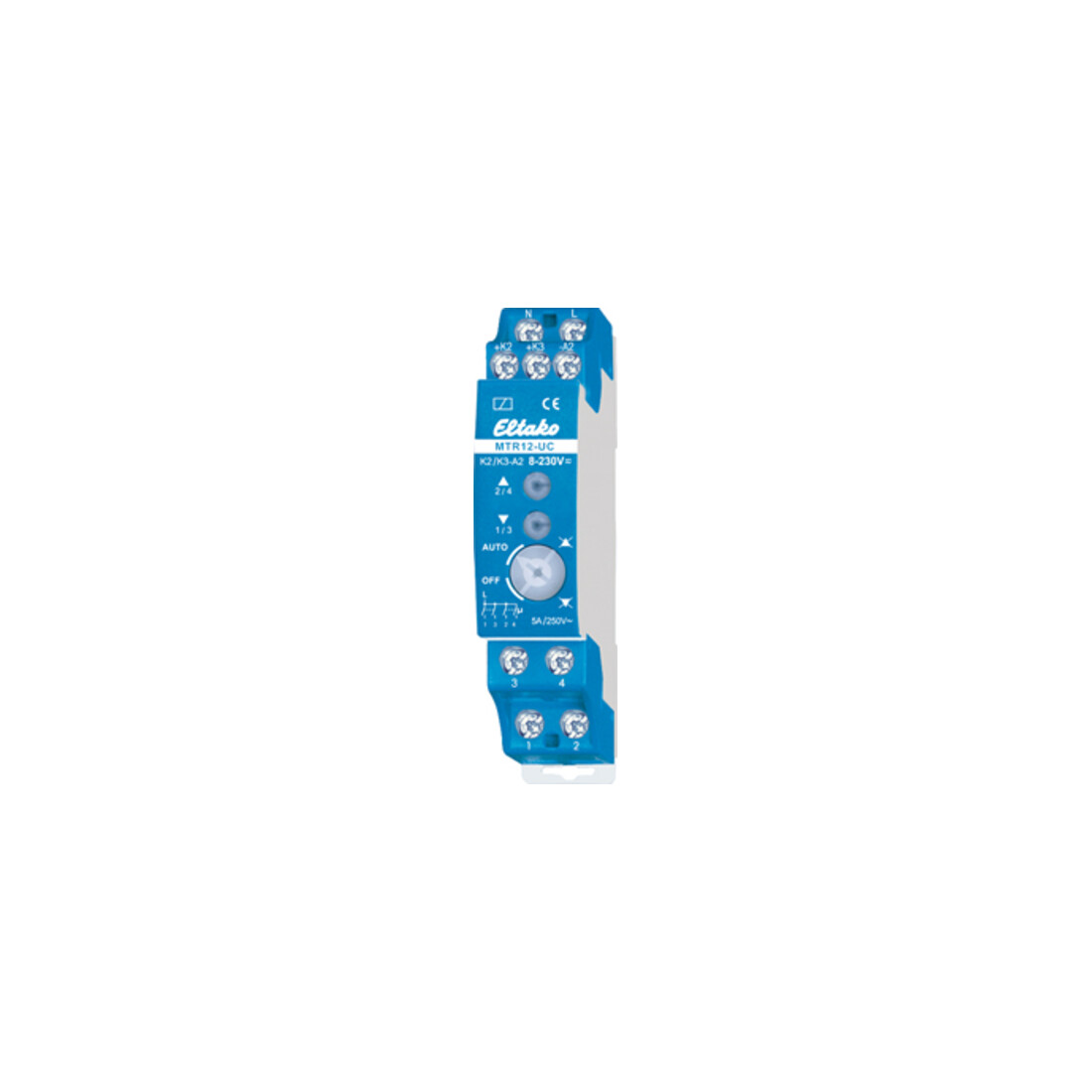

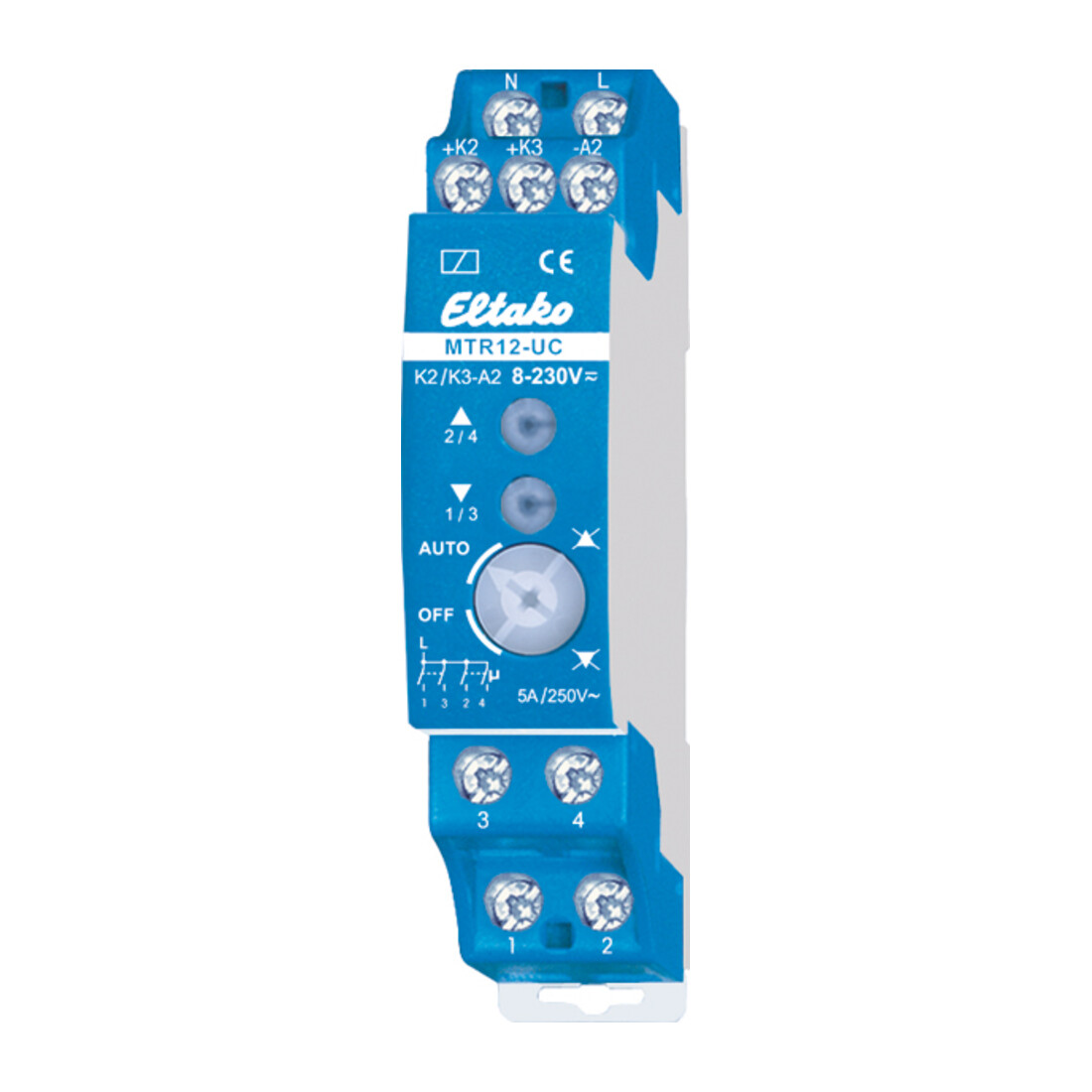

Eltako Relais de séparation moteur 2+2S non potentiel libre MTR12-UC

• Relais de séparation moteur
• Perte en veille seulement 0,5 watt
• 1 unité de division
• Les moteurs tubulaires des éléments d’ombrage et des volets roulants ne doivent en aucun cas être connectés directement en parallèle, car cela entraînerait des surtensions via les interrupteurs de fin de course et finirait par détruire les moteurs
• Pour un moteur et si la tension de commande et la tension moteur sont de 230 V, un EGS12Z-UC suffit. Cependant, si plus d’un moteur doit être commandé avec un EGS12Z-UC ou si la tension de commande est différente, un MTR12-UC doit être connecté pour chaque paire de moteurs
• Les MTR12-UC peuvent fonctionner en parallèle, mais nécessitent des sorties de contact libres K2/K3 du EGS12Z-UC de commande
• Celles-ci sont reliées aux bornes K2/K3 du MTR12-UC
• 1/2 = moteur 1, 3/4 = moteur 2. Avec un commutateur rotatif, les fonctions montée ou descente peuvent être bloquées et le système peut être complètement désactivé
• Ce verrouillage s’applique uniquement aux 2 moteurs maximum connectés
• Cela permet d’exclure totalement ou partiellement certains éléments d’ombrage ou volets roulants de la fonction automatique d’une commande globale

EAN / GTIN : 4010312205211
