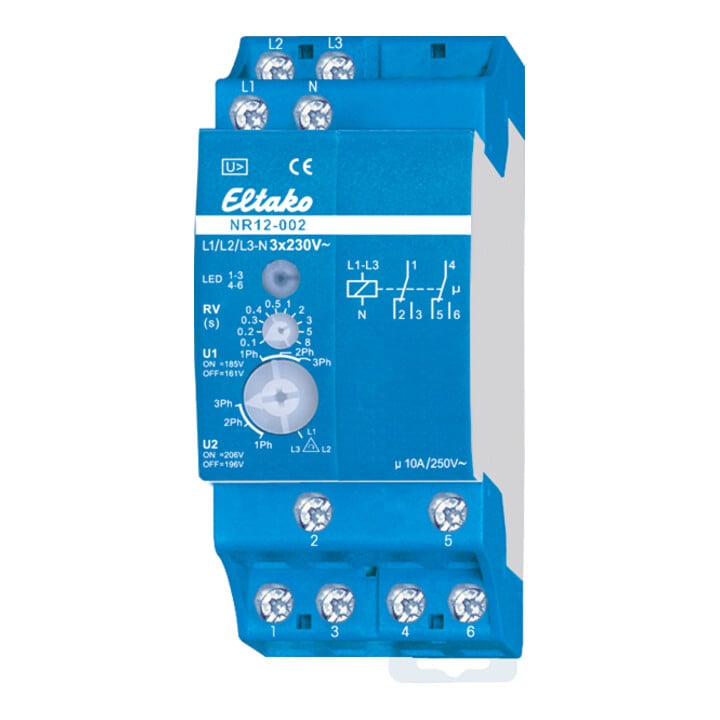

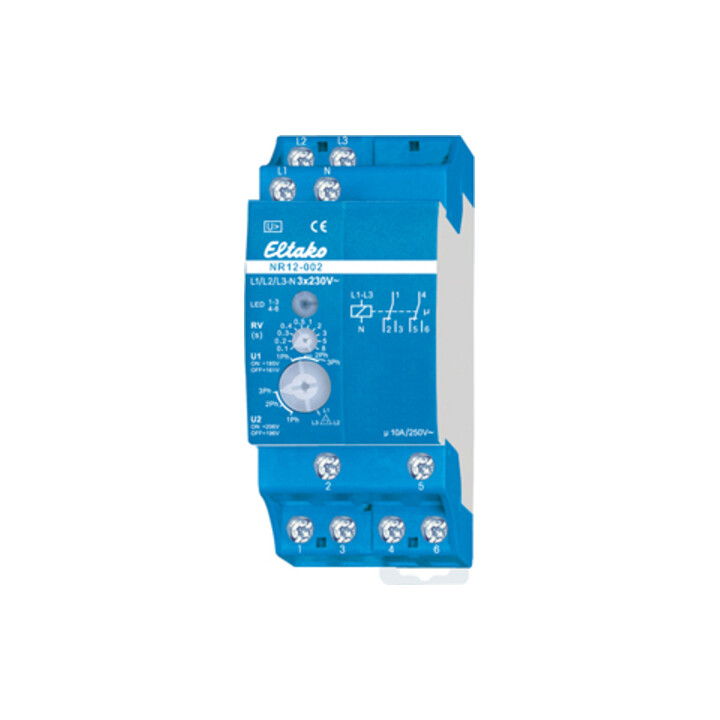

Eltako Relais de surveillance réseau 2W à contact libre de potentiel 10A/250V NR12-002-3x230V
Eltako Relais de surveillance réseau 2W à contact libre de potentiel 10A/250V NR12-002-3x230V
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Type de connexion électrique
- Connexion à vis
- Avec bornes amovibles
- Non
- Type de tension pour la commande
- AC
- Fonction de surveillance de la séquence des phases
- Oui
- Fonction de détection de perte de phase
- Oui
- Fonction de détection de sous-tension
- Oui
- Fonction de détection de surtension
- Oui
- Fonction de détection d'asymétrie
- Non
- Plage de mesure de la tension
- 230 V
- Temps de retard de réarmement réglable min.
- 0,1 s
- Temps de retard de réarmement max. autorisé
- 8 s
- Nombre de contacts en inverseur
- 2
- Largeur
- 36 mm
- Hauteur
- 58 mm
- Profondeur
- 58 mm
- Contact fabricant
- ELTAKO GmbH Hofener Straße 54, 70736 Fellbach, DE [email protected], +49 0711 94350000
- Code art.
- 93879294
- GTIN
- 4010312202548
• Relais de surveillance réseau avec contrôle du sens de rotation • 2 inverseurs sans potentiel 10A/250V AC • Lampes LED 230V jusqu’à 200W, lampes à incandescence 2000W • Perte en mode veille seulement 0,8 watt • Appareil modulaire pour montage sur rail DIN (2 modules) • Pour la surveillance de la tension 230V AC entre 1 à 3 conducteurs de phase et le conducteur neutre, ainsi que pour la surveillance du sens de rotation (sens horaire) dans les positions de l’interrupteur rotatif 2Ph et 3Ph • En position L1/L2/L3, seul le sens de rotation est surveillé, indépendamment de la tension réseau • En cas de coupure de L1, le relais se déclenche immédiatement sans délai de retour • Avec l’interrupteur rotatif inférieur en façade, deux tensions de déclenchement et de retour peuvent être réglées et le nombre de conducteurs de phase surveillés doit être indiqué • U1 : 161V tension de retour et 185V tension de déclenchement • U2 : 196V tension de retour et 206V tension de déclenchement selon VDE 0100, partie 718 (anciennement : VDE 0108, partie 1) • Indication LED pour tension correcte appliquée • En cas d’inversion de polarité ou d’un conducteur de phase manquant, la LED clignote rapidement • Délai de retour RV réglable avec l’interrupteur rotatif supérieur de 0,1 à 8 secondes • Pendant le délai RV, la LED clignote lentement • Délai de déclenchement 0,5 s
