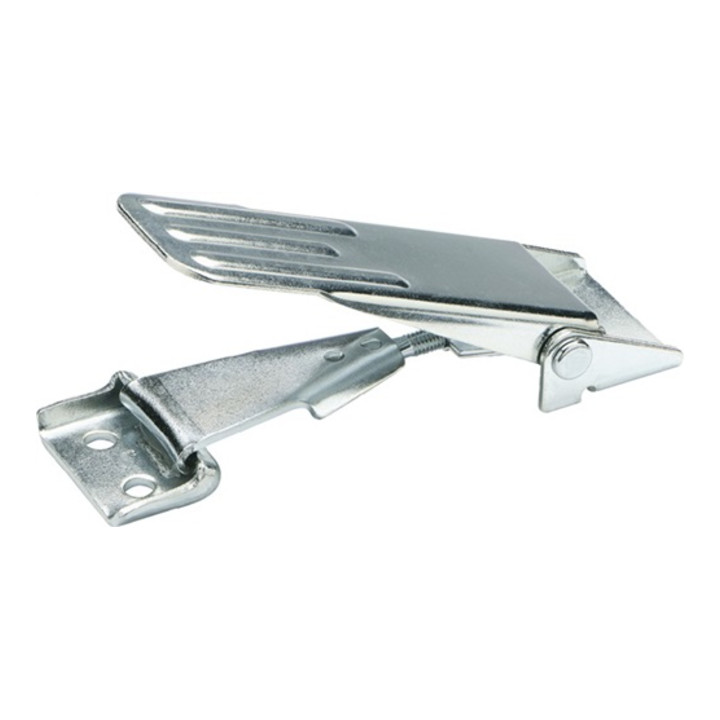

utilisée entre autres pour fixer des clapets, couvercles de récipients, etc. · fixation résistante aux vibrations par dépassement du point mort · les composants à lier peuvent être rapprochés jusqu’à 6 mm par voie de la course w1 du crochet tendeur · la plage de réglage w2 est réalisée au moyen d’une broche M6 du crochet tendeur · la force de maintien indiquée dans le tableau est une valeur indicative pour la sollicitation de traction statique possible de la fermeture à genouillère · le contre-crochet est fourni ·

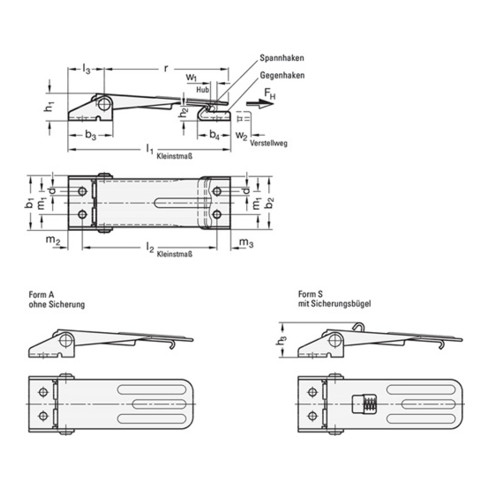

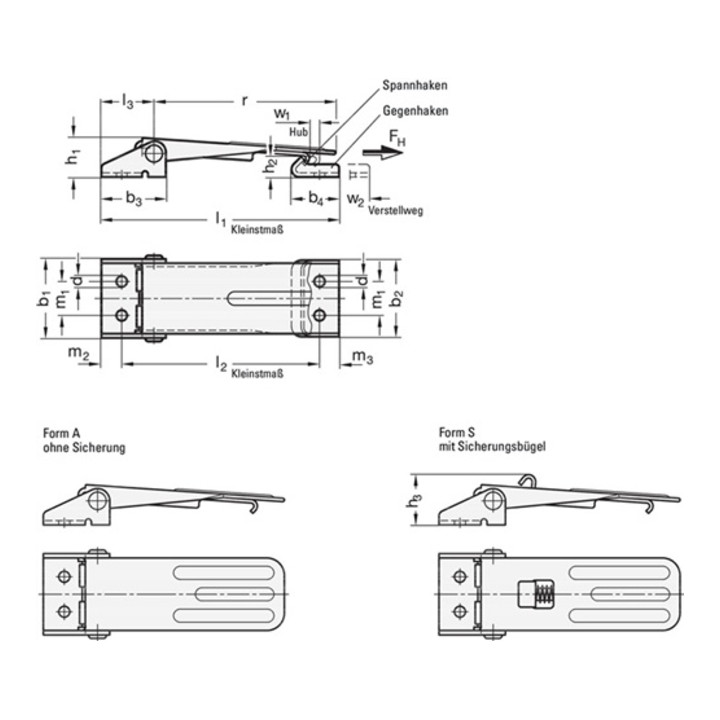

Autres caractéristiques techniques l2 mini.: 123,5mm · h2: 12mm · m1: 20mm · l3: 32mm · d: 6,3mm · l5 mini.: 121mm · r: 107,5mm · b1: 46,5mm · h4: 32,5mm · m3: 11,5mm · b2: 45mm · b4: 27mm · h1: 22mm · l4 mini.: 83,5mm · b3: 38mm · m2: 12mm · h3: 28,5mm · l1 min: 147mm
