fischer goujon d'ancrage FAZ II Plus 10/10 H
Réf. fabricant564687|Code art. :86550851
+6+5
1/10
fischer goujon d'ancrage FAZ II Plus 10/10 H
Réf. fabricant564687|Code art. :86550851
31,49 €TTC
20 pièces incluses
Plus de 20 articles en stock
Délai de livraison: 1-2 jours ouvrés
Livraison standard
Données techniques
- Homologation ETA
- Oui
- Diamètre nominal du perçage
- 10 mm
- Longueur de l’ancrage
- 95 mm
- Filetage
- M10
- Dimension du filetage (métrique)
- 10 mm
- Clé plate
- 17 mm
- Rondelle en U (diamètre extérieur x épaisseur)
- 20 x 2 mm
- Profondeur minimale du trou de perçage pour montage traversant
- 87 mm
- Profondeur d’ancrage (réduite)
- 40 mm
- Profondeur d’ancrage (standard)
- 60 mm
- Épaisseur maximale de la pièce à fixer
- 10 mm
- Longueur utile maximale hef, standard / hef, min.
- 10 / 30 mm
- Épaisseur maximale de la pièce à fixer (réduite)
- 30 mm
- Épaisseur maximale de la pièce à fixer (standard)
- 10 mm
- Couple de serrage d’installation
- 45 N·m
- Matériau
- Acier zingué électrolytique
- Homologation sismique
- C1 / C2
- Montage en avant
- Oui
- Montage traversant
- Oui
- Montage avec espace
- Non
- Contact fabricant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Code art.
- 86550851
- GTIN
- 4048962463125
Description du produit
Caractéristiques :

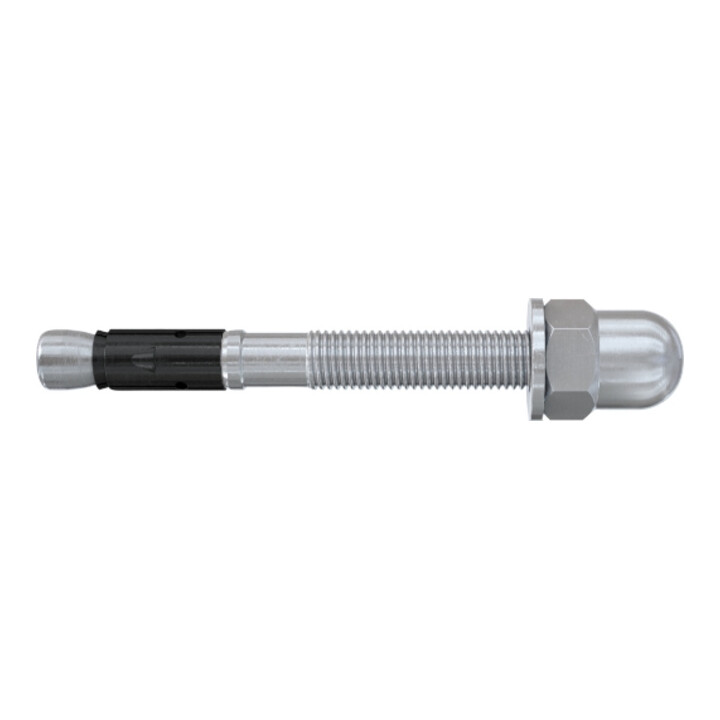

- L'écrou borgne est réglementé par l'ETA (évaluation) et optimal pour les applications architecturales exigeantes.
- La version avec écrou borgne protège également des blessures grâce à sa forme fermée.

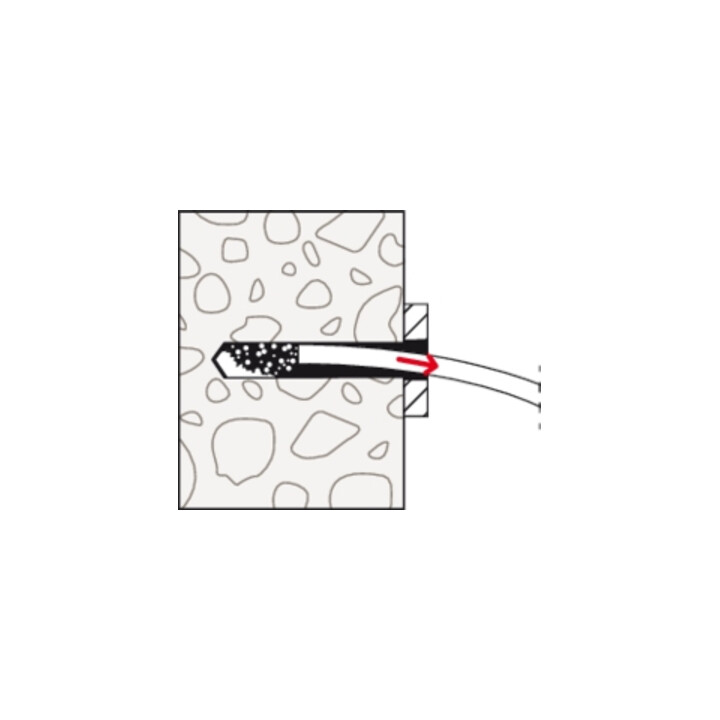

- Montage rapide et plus simple sans nettoyage du trou de perçage (M8-M24).
- De nombreux avis d'essai pour différents matériaux de support (béton C12/15-C80/90, béton fibré acier (aBG), brique silico-calcaire pleine) augmentent le nombre de champs d'utilisation et d'application.
- Avec la nouvelle évaluation (ETA), les capacités de charge transversale augmentent de manière décisive. Ainsi, moins de points de fixation et d'ancrages sont nécessaires.
- L'évaluation ETA, associée à d'autres expertises (RWS, ZTV, ETK), garantit des charges élevées en cas d'incendie.
- Une expertise externe indépendante confirme la durée d'utilisation des ancrages jusqu'à 120 ans. Ainsi, le FAZ II Plus résiste à un siècle entier et convient parfaitement aux grands projets de construction durables (M10-M16).
- Les profondeurs d'ancrage variables permettent de s'adapter aux charges au millimètre près.
Domaines d'application :

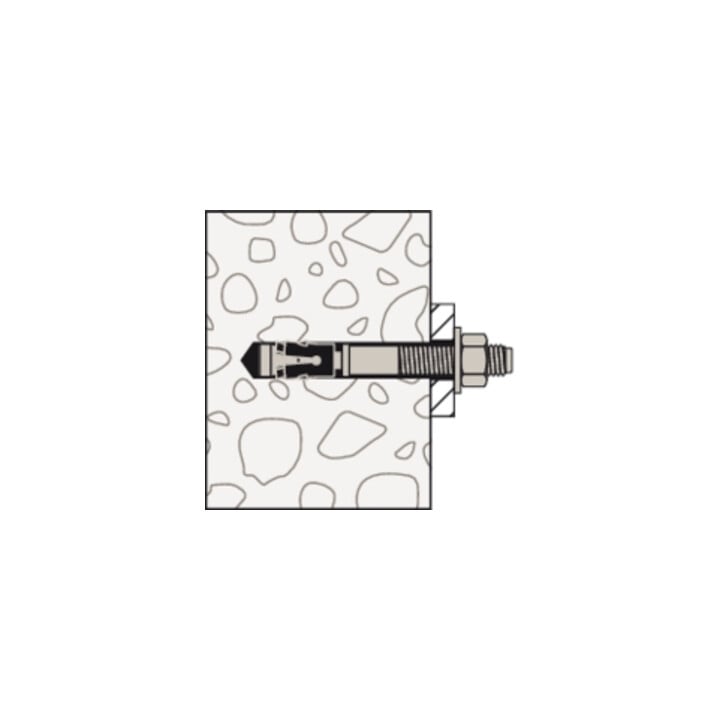

- Le FAZ II Plus H convient pour le montage en saillie et le montage traversant.

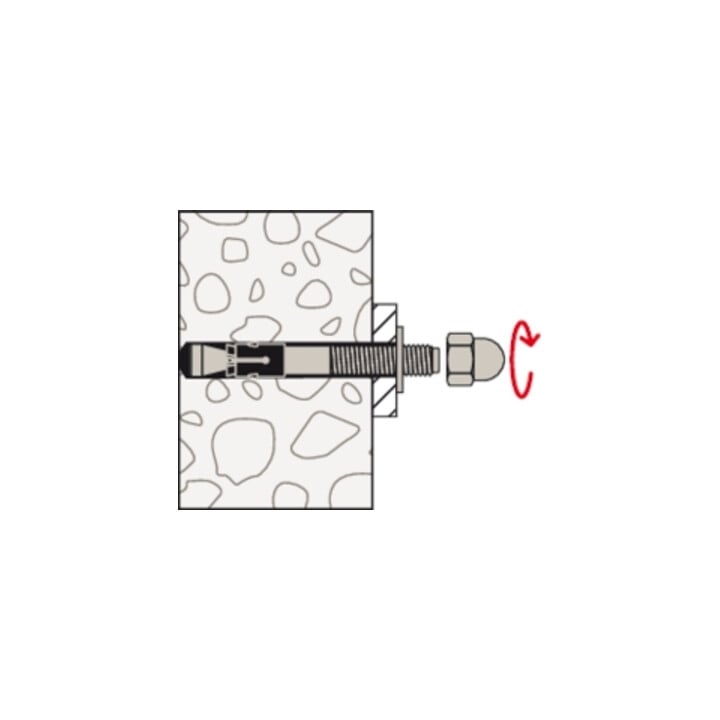

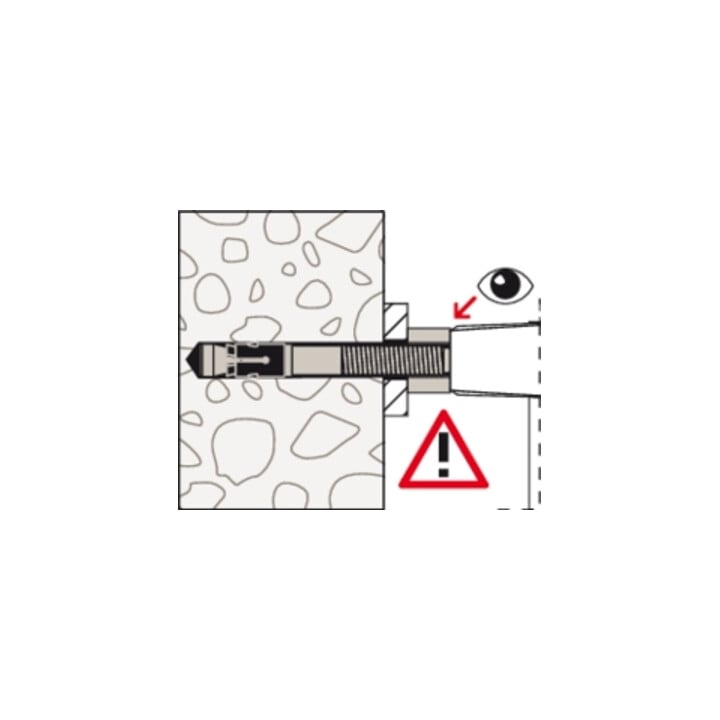

- Lors du serrage de l'écrou, le boulon conique est tiré dans le clip expansible et le serre contre la paroi du trou de forage.

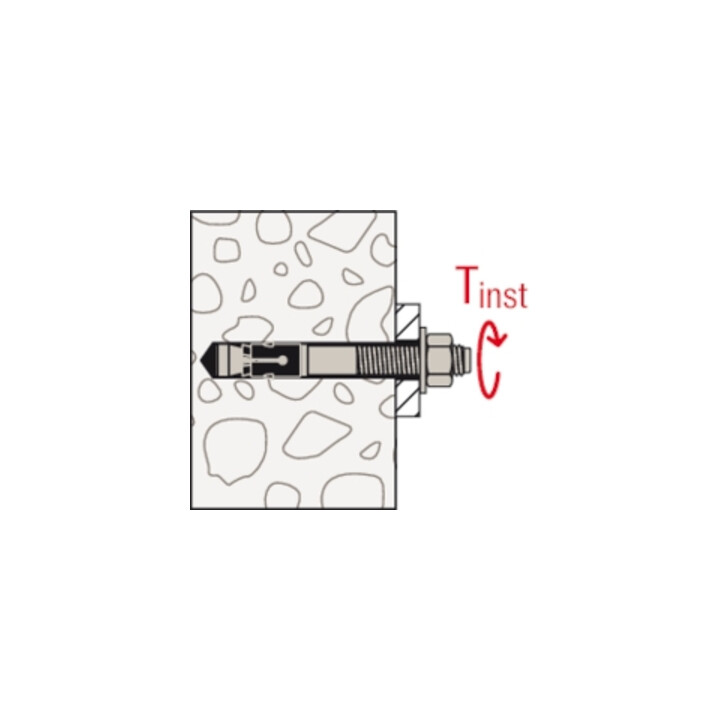

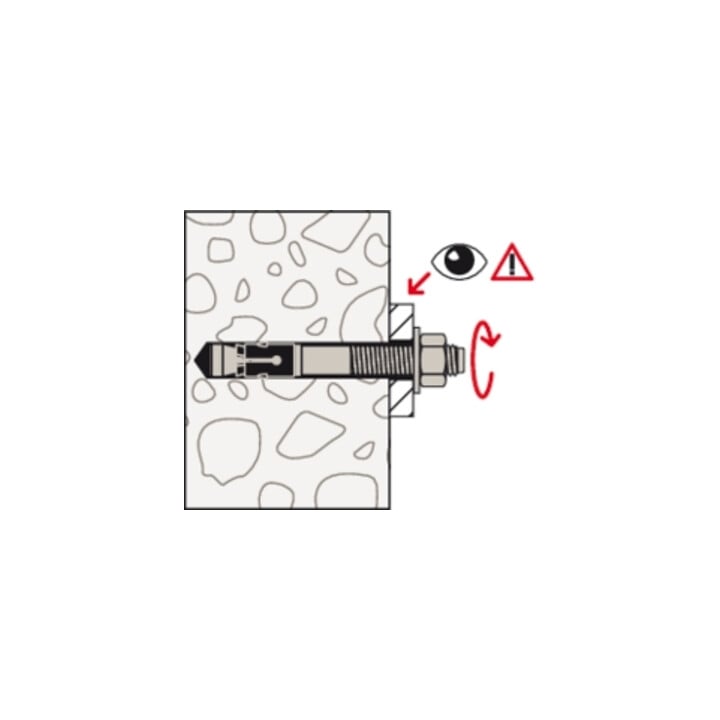

- Lorsque le couple de serrage prescrit est atteint, l'ancrage est placé conformément à l'homologation.
