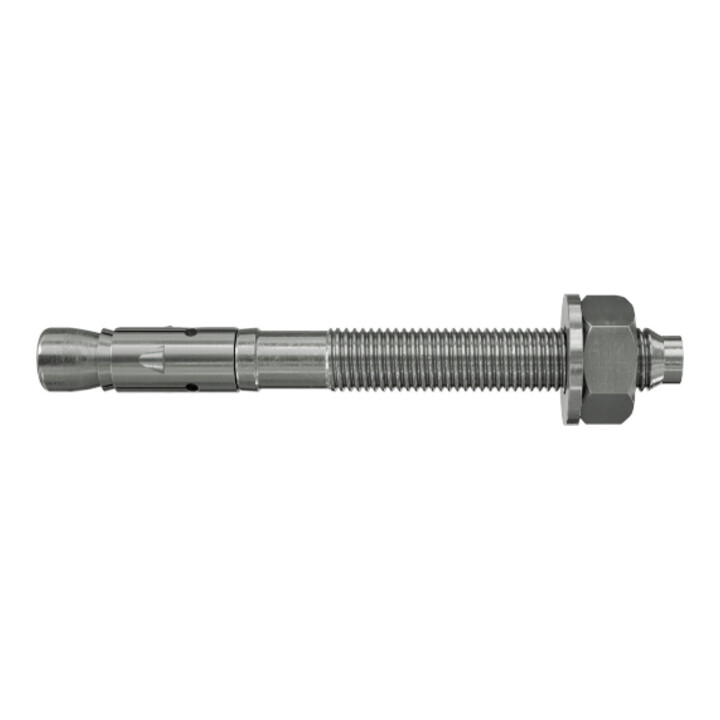

fischer goujon d'ancrage FAZ II Plus 10/10 HCR
Réf. fabricant564638|Code art. :83470612
+6+5
1/10
fischer goujon d'ancrage FAZ II Plus 10/10 HCR
Réf. fabricant564638|Code art. :83470612
106,99 €TTC
10 pièces incluses
8 articles en stock
Délai de livraison: 1-2 jours ouvrés
Livraison standard
Données techniques
- Homologation ETA
- Oui
- Diamètre nominal du forage
- 10 mm
- Longueur de l’ancrage
- 95 mm
- Filetage
- M10
- Dimension du filetage (métrique)
- 10 mm
- Clé
- 17 mm
- Rondelle en U (diamètre extérieur x épaisseur)
- 20 x 2 mm
- Profondeur minimale du trou de perçage pour montage traversant
- 85 mm
- Profondeur d’ancrage (réduite)
- 40 mm
- Profondeur d’ancrage (standard)
- 60 mm
- Épaisseur maximale de la pièce à fixer
- 10 mm
- Longueur utile maximale hef, standard / hef, min.
- 10 / 30 mm
- Épaisseur maximale de la pièce à fixer (réduite)
- 30 mm
- Épaisseur maximale de la pièce à fixer (standard)
- 10 mm
- Couple de serrage d’installation
- 45 N·m
- Matériau
- Acier hautement résistant à la corrosion
- Homologation sismique
- C1
- Montage par pré-insertion
- Oui
- Montage traversant
- Oui
- Montage avec espacement
- Non
- Contact fabricant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Code art.
- 83470612
- GTIN
- 4048962462630
Description du produit
Caractéristiques :

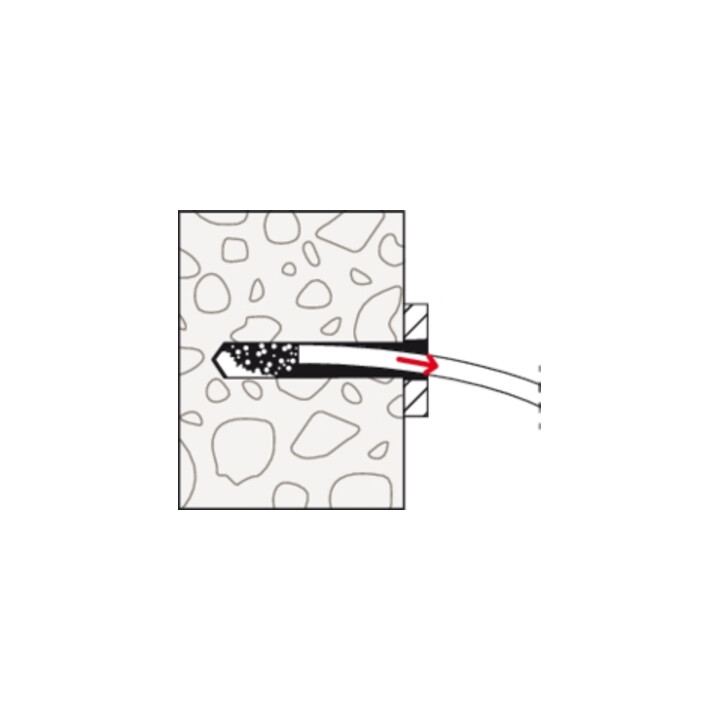

- Montage rapide et plus facile sans nettoyage du trou de forage (M8-M24).
- De nombreuses expertises pour différents matériaux de base (béton C12/15-C80/90, béton fibré acier (aBG), brique silico-calcaire pleine) augmentent le nombre de champs d'utilisation et d'application.
- Avec la nouvelle évaluation (ETA), les capacités de charge transversale augmentent de manière décisive. Ainsi, moins de points de fixation et d'ancrages sont nécessaires.
- Le nouvel ETA confirme l'utilisation du FAZ II Plus pour les sollicitations dynamiques pour les diamètres M16-M24.
- Le processus d'installation rapide du FAZ II Plus permet, pour les applications dynamiques avec de faibles cycles de charge (M16-24), une solution de fixation efficace avec une capacité de charge directe du point de fixation.
- L'évaluation ETA, associée à d'autres rapports d'essai (RWS, ZTV, ETK), garantit des charges élevées en cas d'incendie.
- Une expertise externe indépendante confirme la durée d'utilisation des ancrages jusqu'à 120 ans. Ainsi, le FAZ II Plus résiste à un siècle entier et convient parfaitement aux grands projets de construction durables (M10-M16).
- Le FAZ II Plus permet de supporter des charges sismiques élevées de catégorie de performance C1 et C2 pour les diamètres M10-M24 avec ou sans utilisation de la rondelle de remplissage FFD lors de l'installation.
- Les profondeurs d'ancrage variables permettent de s'adapter aux charges au millimètre près.
- Le premier goujon d'ancrage M6 avec une évaluation ETA option 1 garantit un ancrage sûr et homologué.
Domaines d'application :

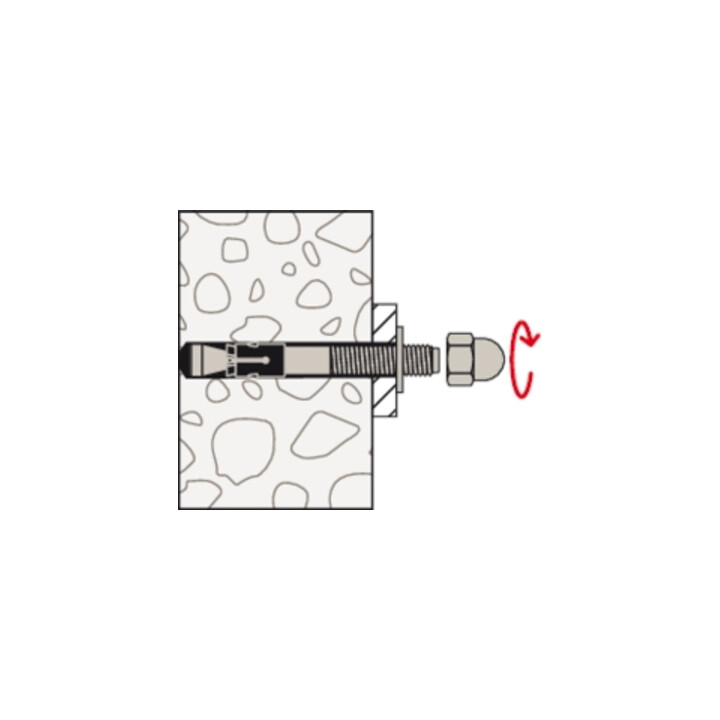

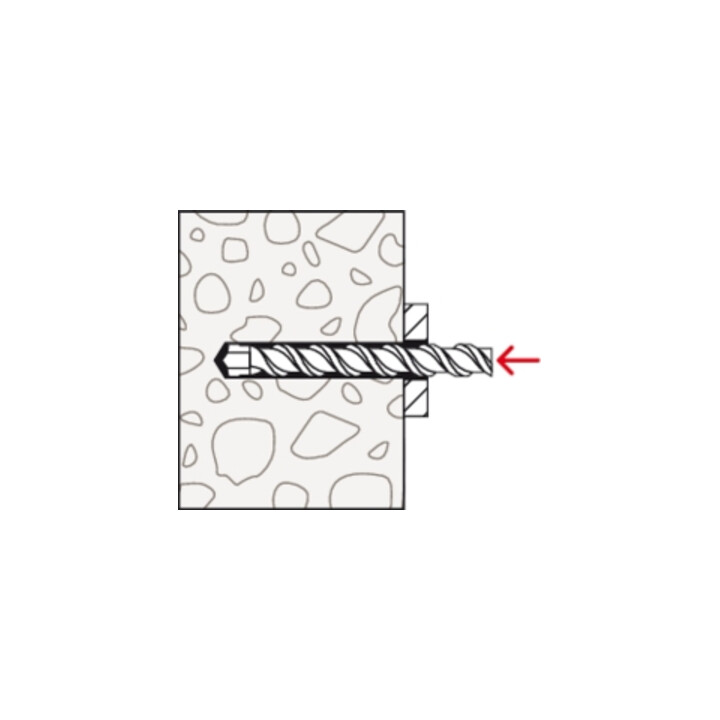

- Le FAZ II Plus est adapté au montage en saillie et au montage traversant et, grâce à son long filetage, il est également optimal pour les montages à distance.

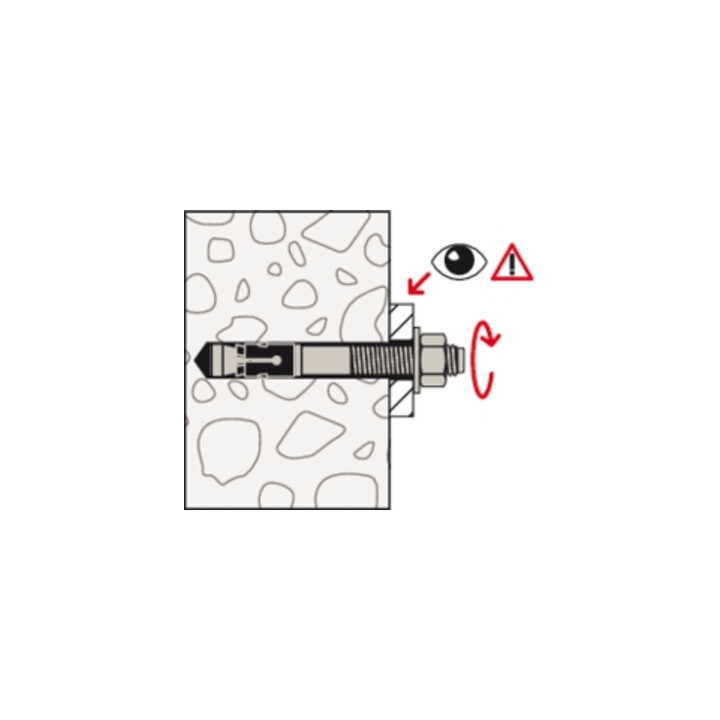

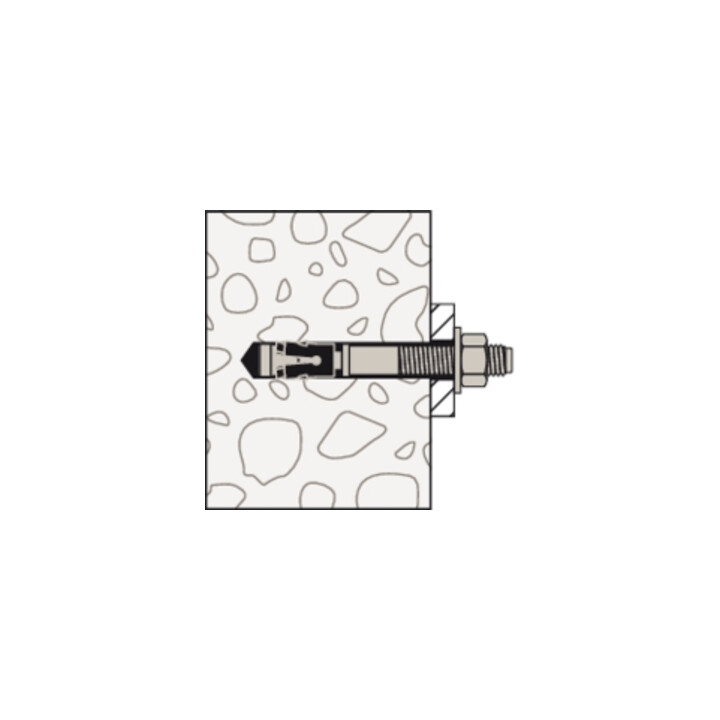

- Lors du serrage de l'écrou, le boulon conique est tiré dans le clip d'expansion et le serre contre la paroi du trou de forage.

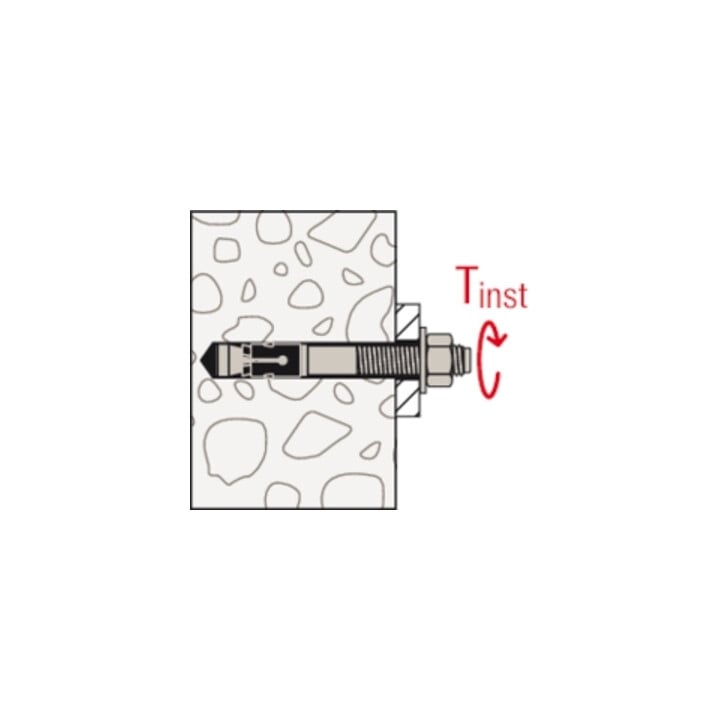

- Lorsque le couple de serrage prescrit est atteint, l'ancrage est placé conformément à l'homologation.

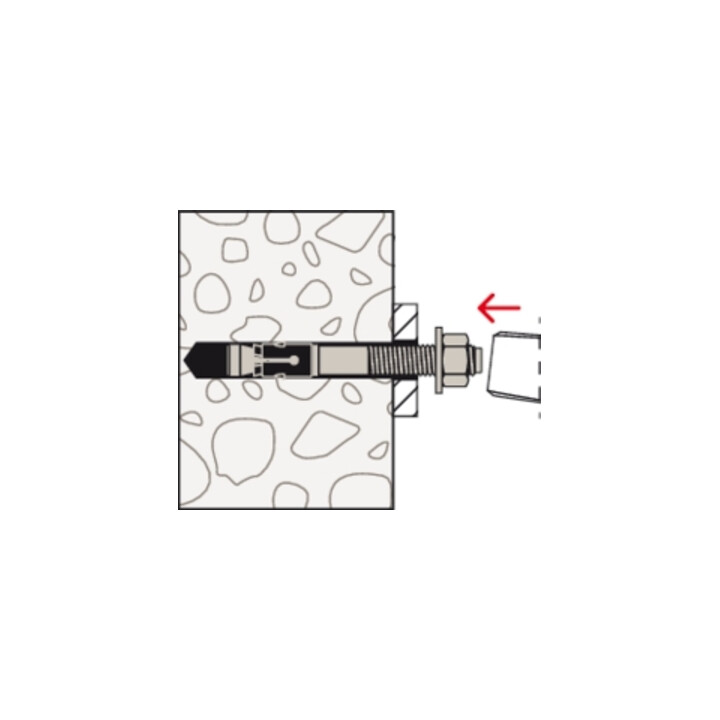

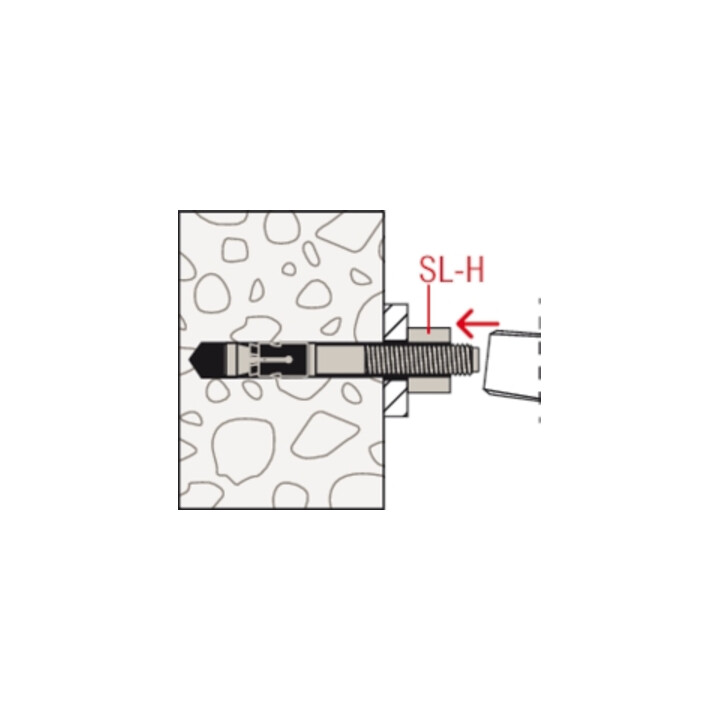

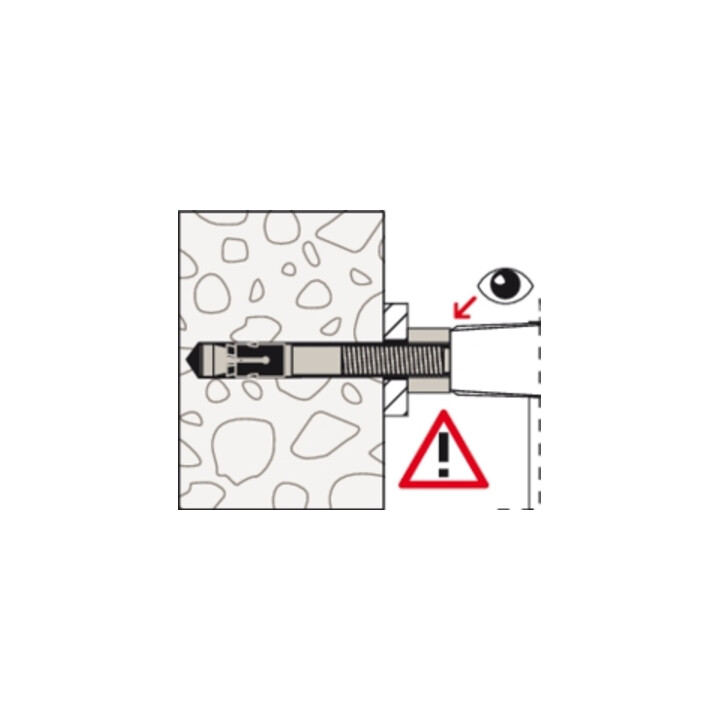

- Pour le montage en série, nous recommandons l'utilisation des outils de pose pour goujons d'ancrage FABS ou FA-ST II.
- En cas d'exigences sismiques, l'espace annulaire peut être comblé à l'aide de la rondelle de remplissage FFD.
- En cas de sollicitation dynamique, on utilise un "kit dynamique" supplémentaire qui est rempli de mortier d'injection (résistance à la compression ≥ 50N/mm², par exemple : FIS V Plus, FIS EM Plus, FIS HB ou FIS SB) après le montage.
