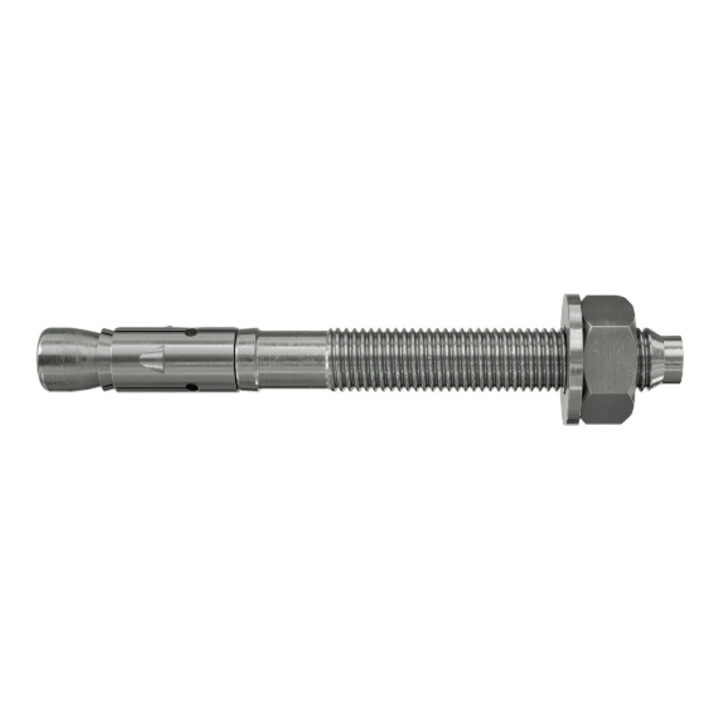

fischer goujon d'ancrage FAZ II Plus 10/30 HCR
fischer goujon d'ancrage FAZ II Plus 10/30 HCR
Délai de livraison: 1-2 jours ouvrés
Livraison standard
- Homologation ETA
- Oui

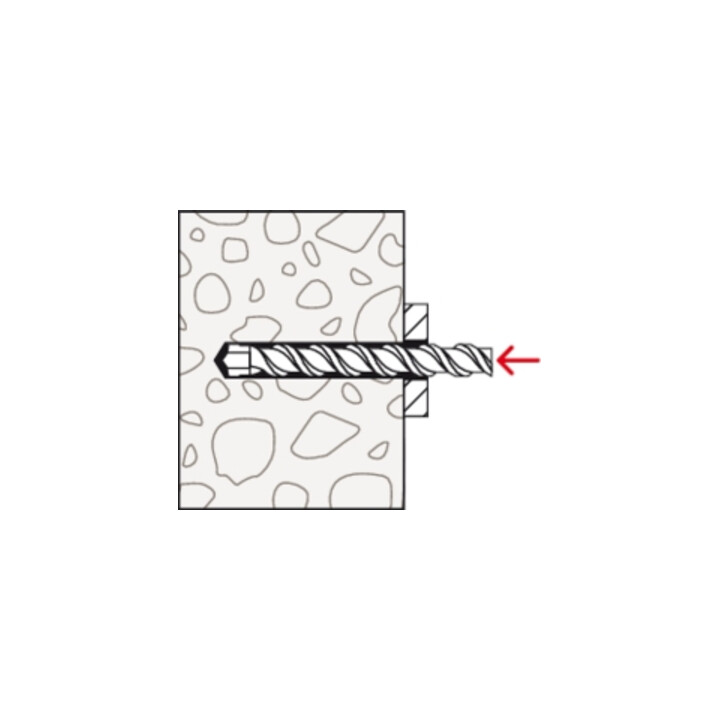

- Diamètre nominal de perçage
- 10 mm
- Longueur de l’ancrage
- 115 mm
- Filetage
- M10
- Dimension du filetage (métrique)
- 10 mm
- Clé à molette
- 17 mm
- Rondelle en U (diamètre extérieur x épaisseur)
- 20 x 2 mm
- Profondeur minimale du trou de perçage pour montage traversant
- 105 mm
- Profondeur d’ancrage (réduite)
- 40 mm
- Profondeur d’ancrage (standard)
- 60 mm
- Longueur utile maximale hef, standard / hef, min.
- 30 / 50 mm
- Épaisseur maximale de la pièce à fixer (réduite)
- 50 mm
- Épaisseur maximale de la pièce à fixer (standard)
- 30 mm

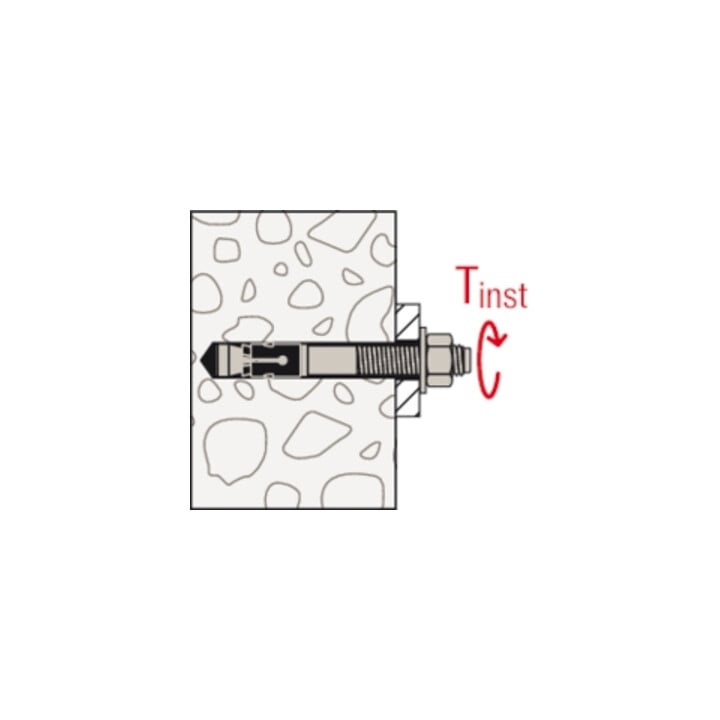

- Couple de serrage d’installation
- 45 N·m
- Matériau
- acier hautement résistant à la corrosion
- Homologation sismique
- C1
- Montage par insertion
- Oui

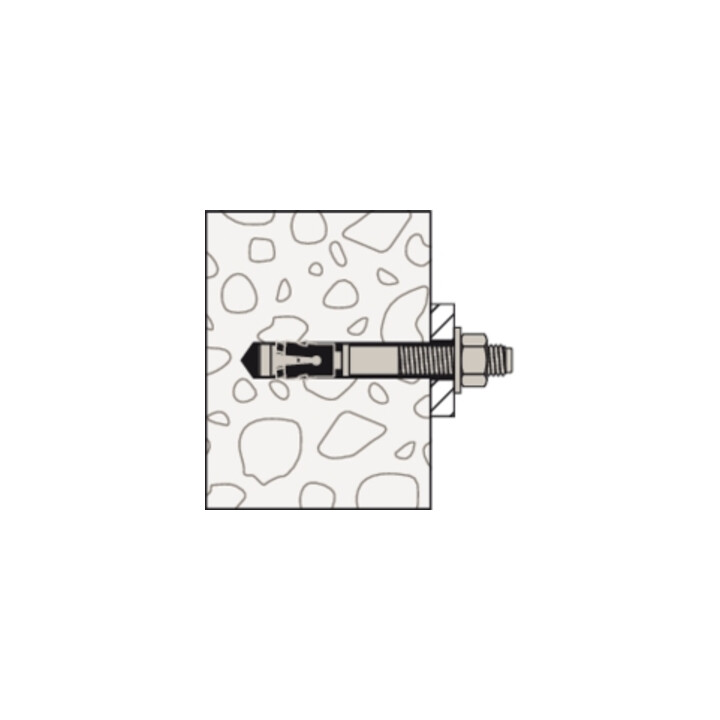

- Montage traversant
- Oui
- Montage avec espacement
- Non
- Contact fabricant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Code art.
- 83536149
- GTIN
- 4048962462647

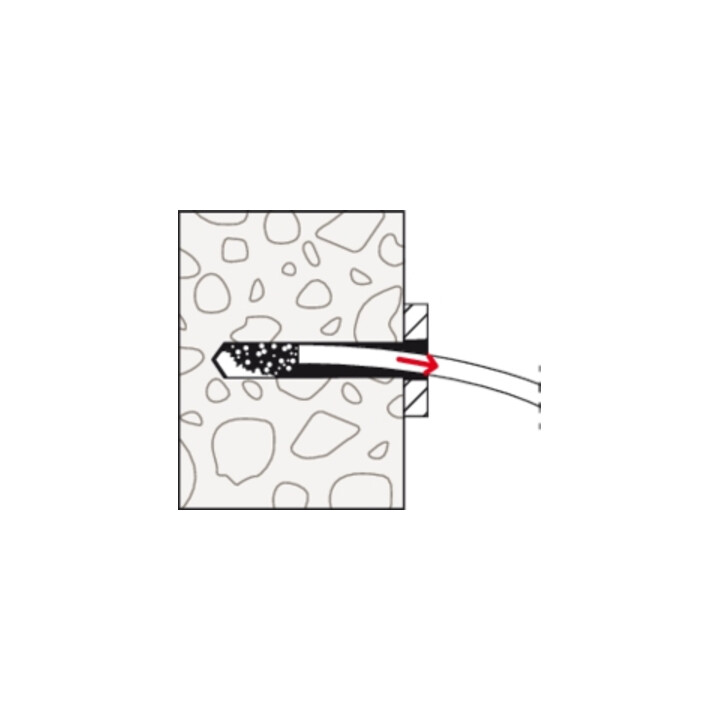

• Montage rapide et plus simple sans nettoyage du trou de perçage (M8-M24) • De nombreux rapports d’essai pour différents matériaux de support (béton C12/15-C80/90, béton fibré (aBG), pierre de sable-calcaire pleine) augmentent le nombre de domaines d’application • Avec la nouvelle évaluation (ETA), les capacités portantes transversales augmentent de manière significative, ce qui réduit le nombre de points de fixation et d’ancrages nécessaires • La nouvelle ETA confirme l’utilisation du FAZ II Plus pour des sollicitations dynamiques pour les diamètres M16-M24 • Le processus de montage rapide du FAZ II Plus permet, pour des applications dynamiques avec peu de cycles de charge (M16-24), une solution de fixation efficace avec une capacité de charge directe du point de fixation • L’évaluation ETA garantit, avec d’autres rapports d’essai (RWS, ZTV, ETK), des charges élevées en cas d’incendie • Un rapport indépendant externe confirme une durée d’utilisation des ancrages jusqu’à 120 ans. Ainsi, le FAZ II Plus dure un siècle entier et est parfait pour les grands projets de construction durables (M10-M16) • Le FAZ II Plus permet de supporter de fortes charges sismiques des catégories de performance C1 et C2 pour les diamètres M10-M24, avec ou sans utilisation de la rondelle de remplissage FFD lors de l’installation • Les profondeurs d’ancrage variables permettent un ajustement au millimètre près en fonction des charges • Le premier goujon d’ancrage M6 avec une évaluation ETA Option 1 garantit une fixation sûre et homologuée Domaines d’application : • Le FAZ II Plus convient pour le montage en avant-trou et en traversée, et grâce à son long filetage, il est également optimal pour les montages avec espacement • Lors du serrage de l’écrou, le goujon conique est tiré dans le clip d’expansion et le serre contre la paroi du trou • Lorsque le couple prescrit est atteint, l’ancrage est posé conformément à l’homologation • Pour le montage en série, nous recommandons l’utilisation des outils de pose pour goujons FABS ou FA-ST II • En cas d’exigences sismiques, l’espace annulaire peut être rempli à l’aide de la rondelle de remplissage FFD • En cas de sollicitations dynamiques, un « kit dynamique » supplémentaire est utilisé, qui est rempli après le montage avec un mortier injectable (résistance à la compression ≥ 50 N/mm², par ex. : FIS V Plus, FIS EM Plus, FIS HB ou FIS SB)
