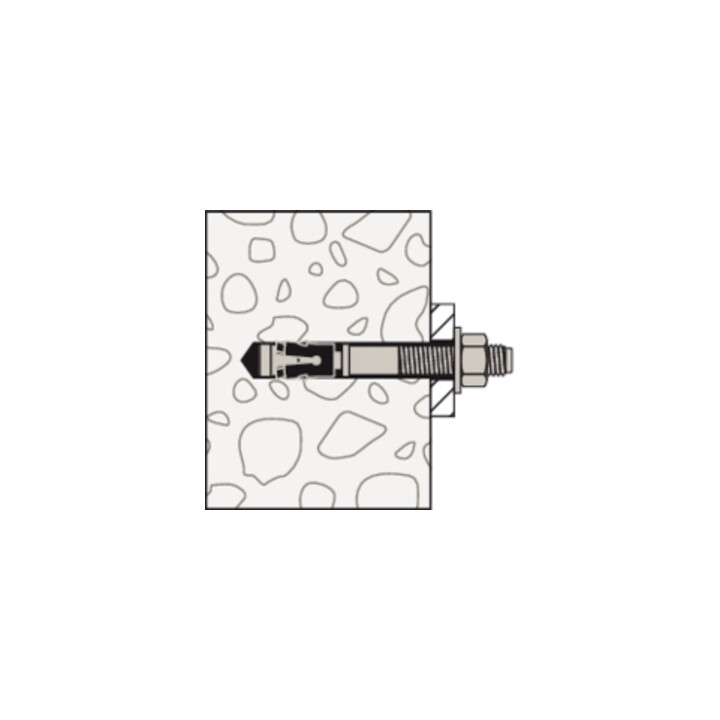

fischer goujon d'ancrage FAZ II Plus 12/160
fischer goujon d'ancrage FAZ II Plus 12/160
Délai de livraison: 1-2 jours ouvrés
Livraison standard
- Homologation ETA
- Oui
- Diamètre nominal du forage
- 12 mm
- Longueur de l’ancrage
- 260 mm
- Filetage
- M12
- Dimension du filetage (métrique)
- 12 mm
- Clé à molette
- 19 mm
- Rondelle en U (diamètre extérieur x épaisseur)
- 18 x 2 mm
- Profondeur minimale du trou de perçage pour montage traversant
- 250 mm
- Profondeur d’ancrage (réduite)
- 50 mm
- Profondeur d’ancrage (standard)
- 70 mm
- Épaisseur maximale de la pièce à fixer
- 160 mm
- Longueur utile maximale hef, standard / hef, min.
- 160 / 180 mm
- Épaisseur maximale de la pièce à fixer (réduite)
- 180 mm
- Épaisseur maximale de la pièce à fixer (standard)
- 160 mm

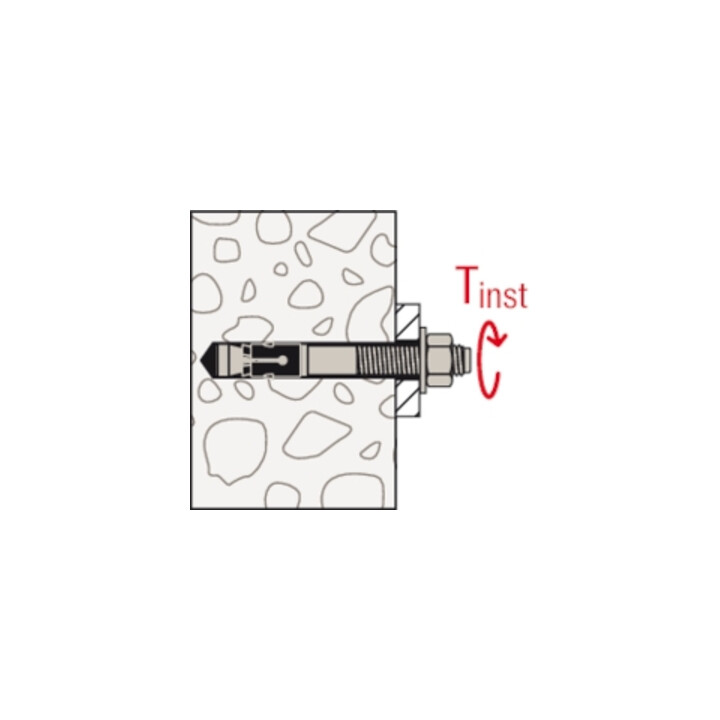

- Couple d’installation
- 60 N·m
- Matériau
- Acier galvanisé
- Homologation sismique
- C1 / C2
- Montage par pré-insertion
- Oui

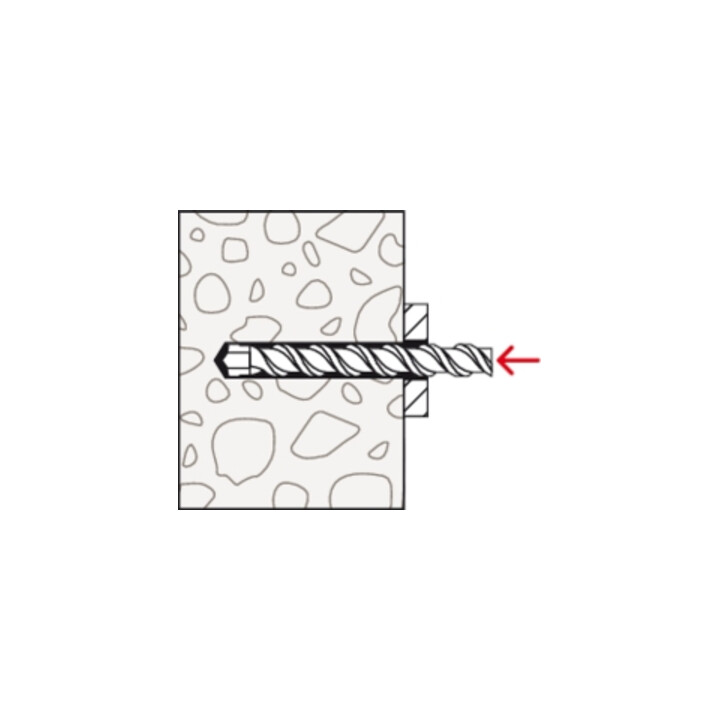

- Montage traversant
- Oui
- Montage à distance
- Non
- Contact fabricant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Code art.
- 80455910
- GTIN
- 4048962462173

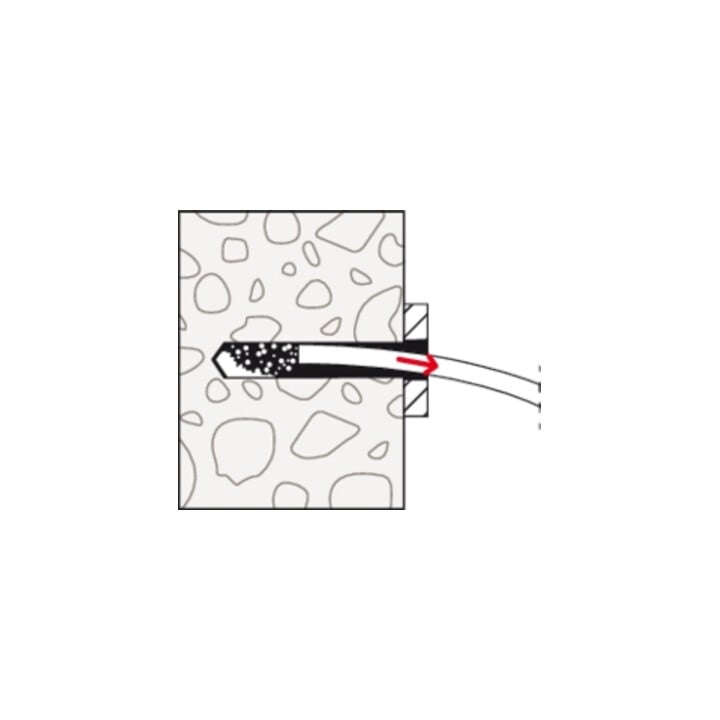

• Montage rapide et plus simple sans nettoyage du trou de perçage (M8-M24) • De nombreux rapports d’essai pour différents matériaux de support (béton C12/15-C80/90, béton fibré (aBG), pierre calcaire pleine) augmentent le nombre de domaines d’application • Avec la nouvelle évaluation (ETA), les capacités portantes transversales augmentent considérablement, ce qui réduit le nombre de points de fixation et d’ancrages nécessaires • La nouvelle ETA confirme l’utilisation du FAZ II Plus pour des sollicitations dynamiques pour les diamètres M16-M24 • Le processus de montage rapide du FAZ II Plus permet, pour des applications dynamiques avec peu de cycles de charge (M16-24), une solution de fixation efficace avec une capacité de charge directe du point de fixation • L’évaluation ETA garantit, conjointement avec d’autres rapports d’essai (RWS, ZTV, ETK), des charges élevées en cas d’incendie • Un rapport externe indépendant confirme une durée d’utilisation des ancrages pouvant aller jusqu’à 120 ans. Ainsi, le FAZ II Plus dure un siècle entier et est parfait pour les grands projets de construction durables (M10-M16) • Le FAZ II Plus permet de supporter de fortes charges sismiques des catégories de performance C1 et C2 pour les diamètres M10-M24, avec ou sans utilisation de la rondelle de remplissage FFD lors de l’installation • Les profondeurs d’ancrage variables permettent un ajustement millimétrique aux charges • Le premier goujon d’ancrage M6 avec une évaluation ETA Option 1 garantit une fixation sûre et homologuée. Domaines d’application : • Le FAZ II Plus est adapté au montage en avant-trou et traversant et, grâce à son long filetage, également optimal pour les montages en déport • Lors du serrage de l’écrou, le goujon conique est tiré dans la pince d’expansion et la bloque contre la paroi du trou de perçage • Lorsque le couple spécifié est atteint, l’ancrage est posé conformément à l’homologation • Pour les montages en série, nous recommandons l’utilisation des outils de pose de goujons FABS ou FA-ST II • En cas d’exigences sismiques, l’espace annulaire peut être rempli à l’aide de la rondelle de remplissage FFD • En cas de sollicitations dynamiques, un « kit dynamique » supplémentaire est utilisé, qui est rempli après montage avec un mortier d’injection (résistance à la compression ≥ 50 N/mm², par exemple : FIS V Plus, FIS EM Plus, FIS HB ou FIS SB)
