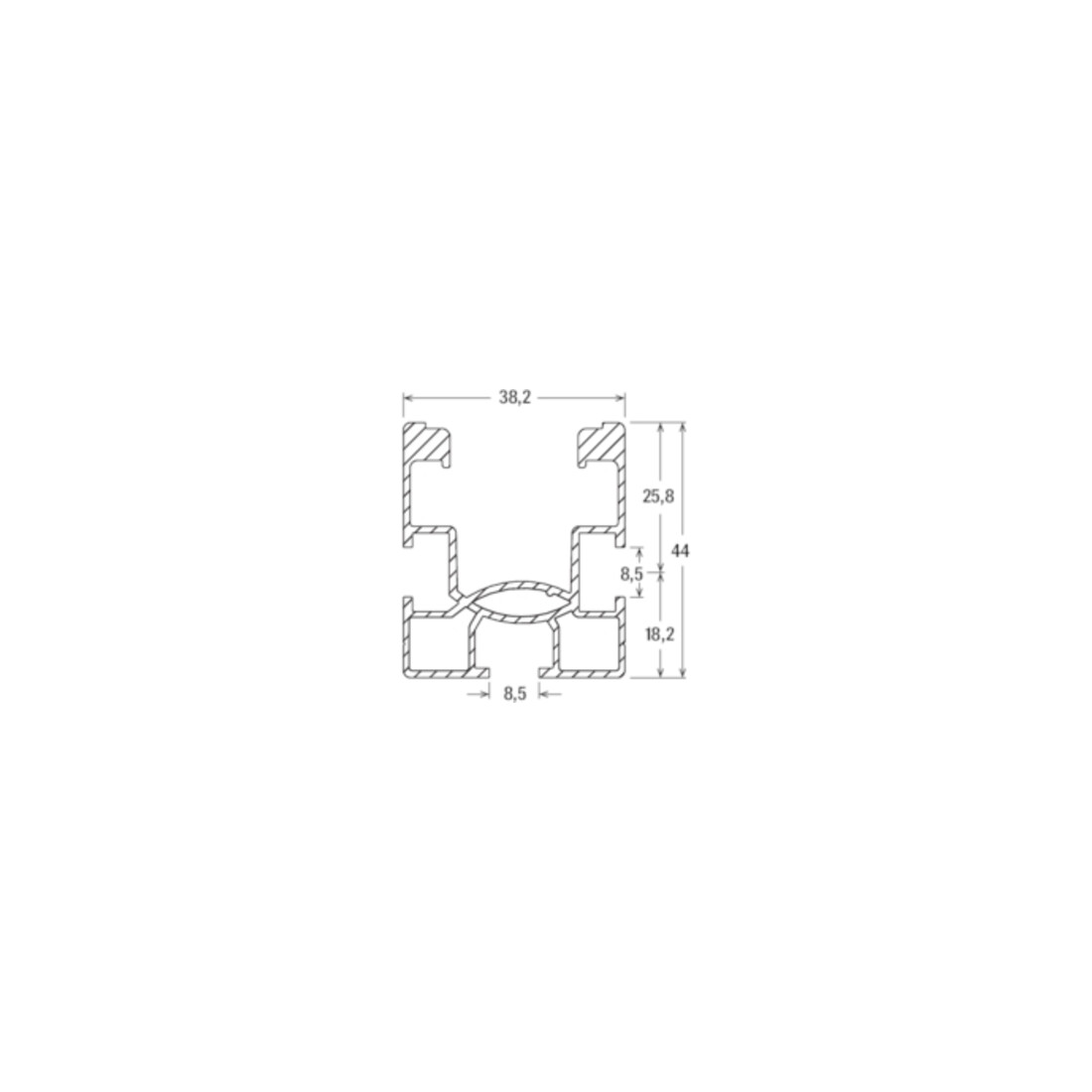

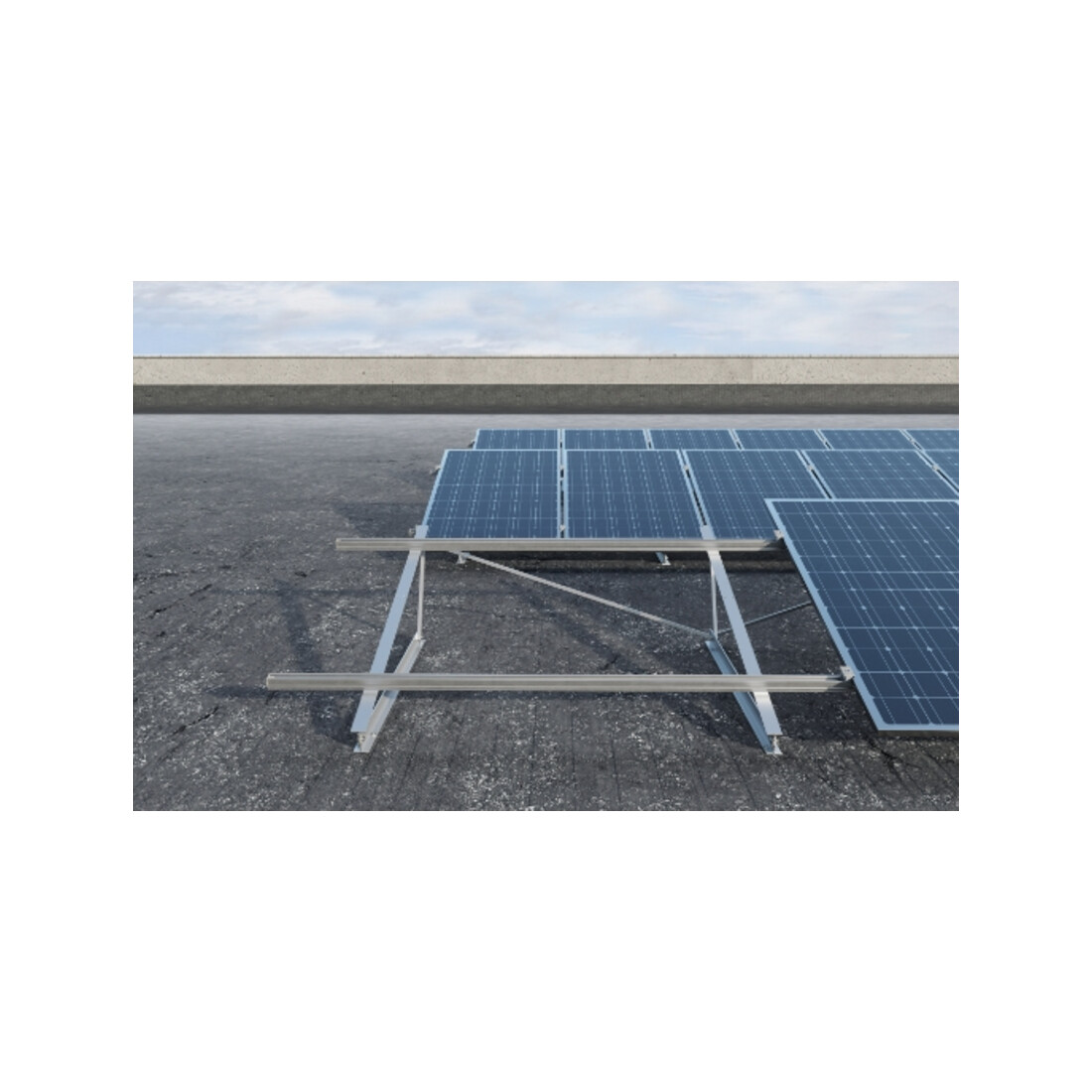

• La section transversale de 44 mm de hauteur fait du SolarFish la solution idéale pour la construction de la plupart des sous-structures pour installations photovoltaïques
• Compatible à la fois avec les clips universels PMU/PMCU et avec les clips préassemblés PM-F/PM-C
• Les différentes longueurs du rail permettent une adaptation optimale aux dimensions des panneaux photovoltaïques, réduisant ainsi les chutes
• Le profil SolarFish H44, avec ses deux rainures latérales et une rainure inférieure compatible avec les raccords rapides des crochets RH et GT ou avec les vis SKS M8 ou les vis à tête marteau RHS, offre une grande flexibilité d’utilisation
Utilisation

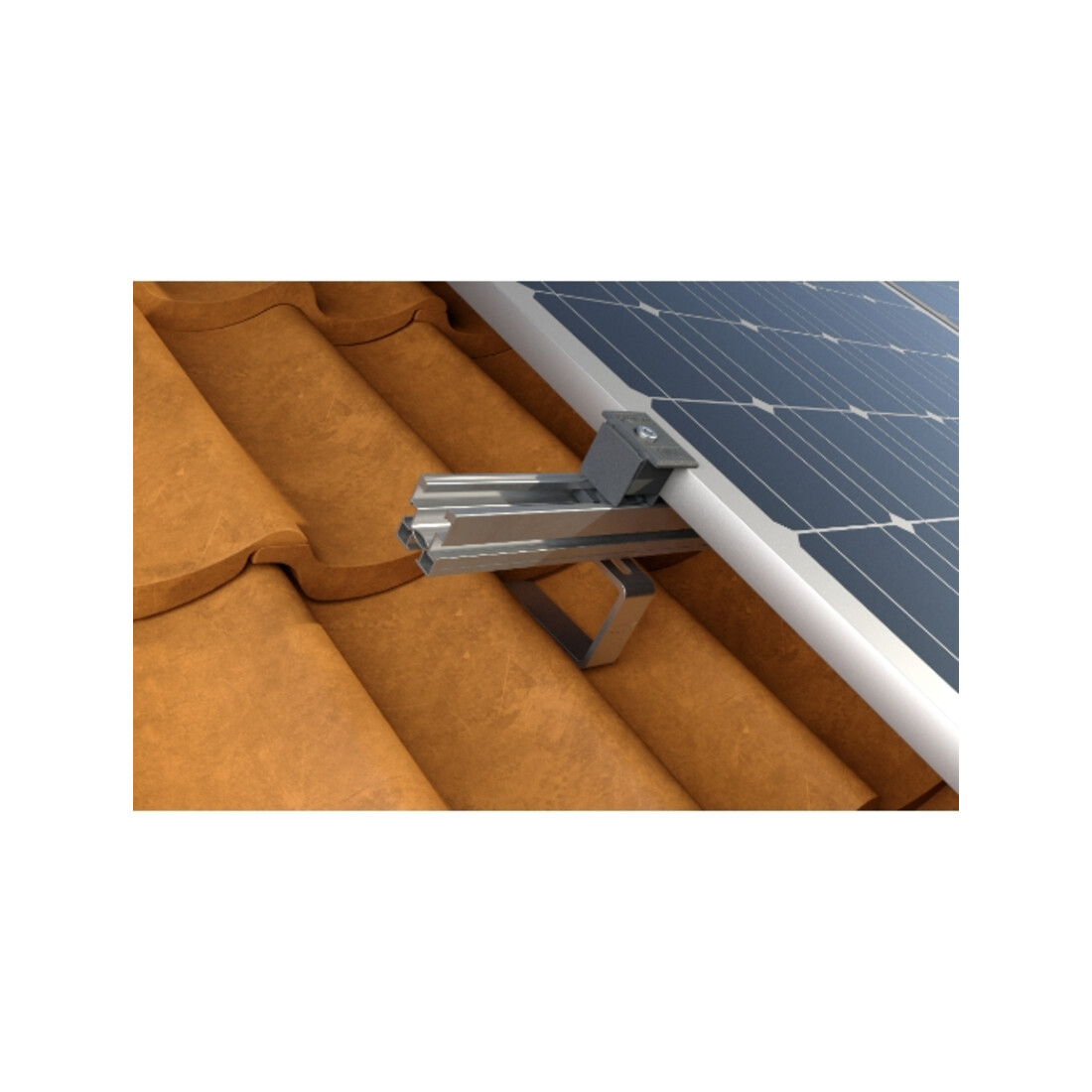

• Identifiez le système de support approprié selon le type de toit (par ex. crochets de toit, vis à bois, pinces pour joint debout, etc.)
• Montez le rail SolarFish H44 par la rainure inférieure ou les rainures latérales sur le support choisi
• Il existe deux possibilités différentes pour assembler deux rails SolarFish H44
• En première option, utilisez le connecteur SolarFish H44
• Grâce à sa conception, les deux rails peuvent être facilement insérés dans le connecteur et positionnés rapidement et simplement à l’aide de la rainure centrale sur la face extérieure et de la liaison queue d’aronde
• Fixez le connecteur aux rails avec 4 vis RHS 8 et 4 écrous à bride hexagonaux MU F 8M en les serrant à un couple de 15 Nm
• En alternative, utilisez deux raccords de profilé CPN AL de chaque côté du rail, en les faisant glisser dans les rainures latérales jusqu’à ce qu’ils touchent la goupille au centre du raccord de profilé
• Complétez la connexion en fixant chaque extrémité du raccord CPN AL avec 4 vis autoforeuses 3,5 mm x 9,5 mm de chaque côté du rail SolarFish
• Pour limiter l’expansion thermique, créez des rangées de rails reliés entre eux jusqu’à une longueur maximale de 15 m
• Installez les pinces par la rainure supérieure du rail
• Fixez les panneaux photovoltaïques en serrant les pinces
• Placez les capuchons AK SP aux extrémités du rail SolarFish H44 pour une finition soignée
EAN / GTIN : 8001132116654
