• Montage rapide et sans contrainte du module PV grâce à la fixation avec l'écrou coulissant FSMN • Un produit pour deux fonctions : clip de départ et clip de fin • Fabriqué en acier inoxydable avec une classe de protection contre la corrosion élevée III pour une résistance maximale aux intempéries • Convient à tous les types de modules PV encadrés avec trous de montage • Le système permet la fixation sur divers supports muraux ou sur des structures porteuses

Utilisation

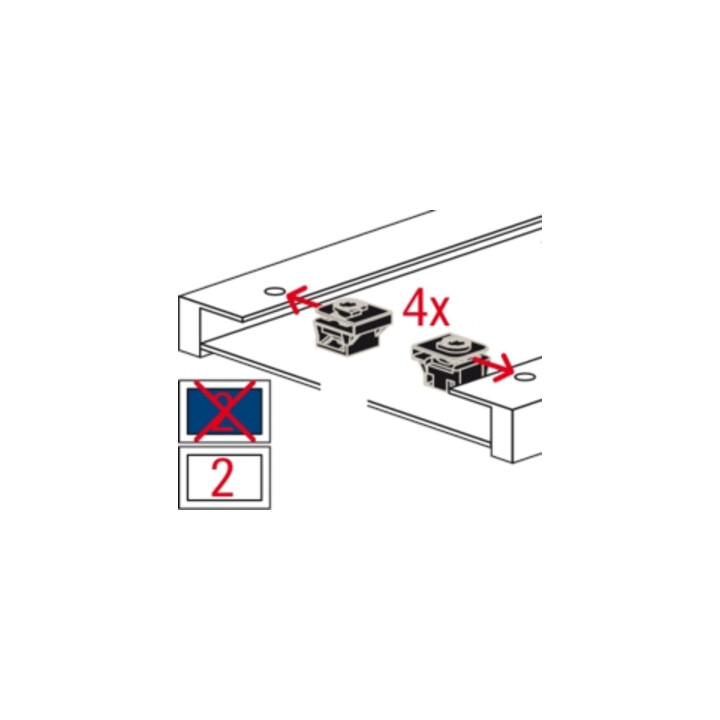

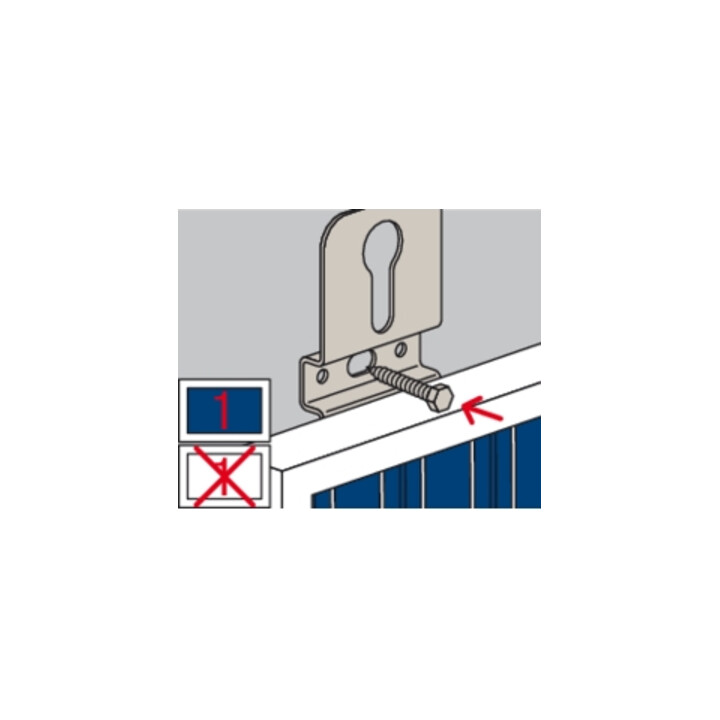

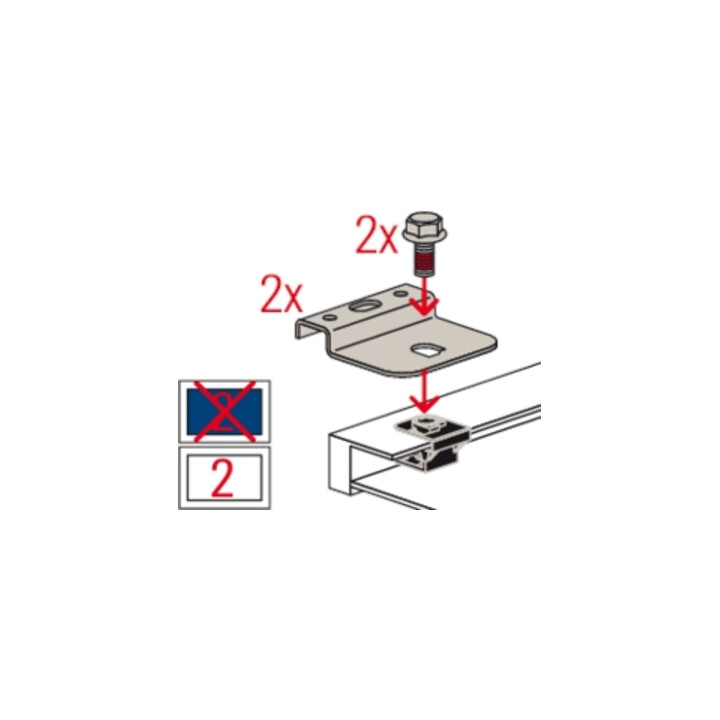

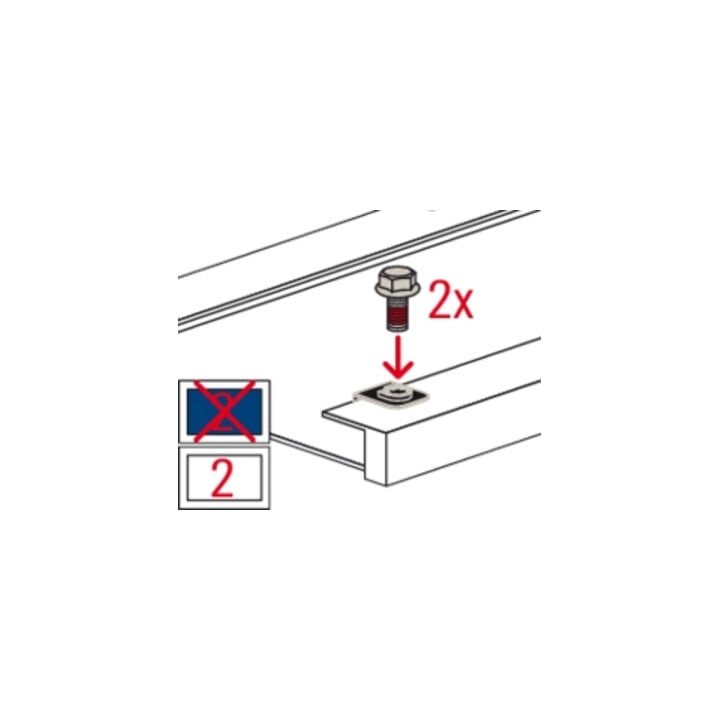

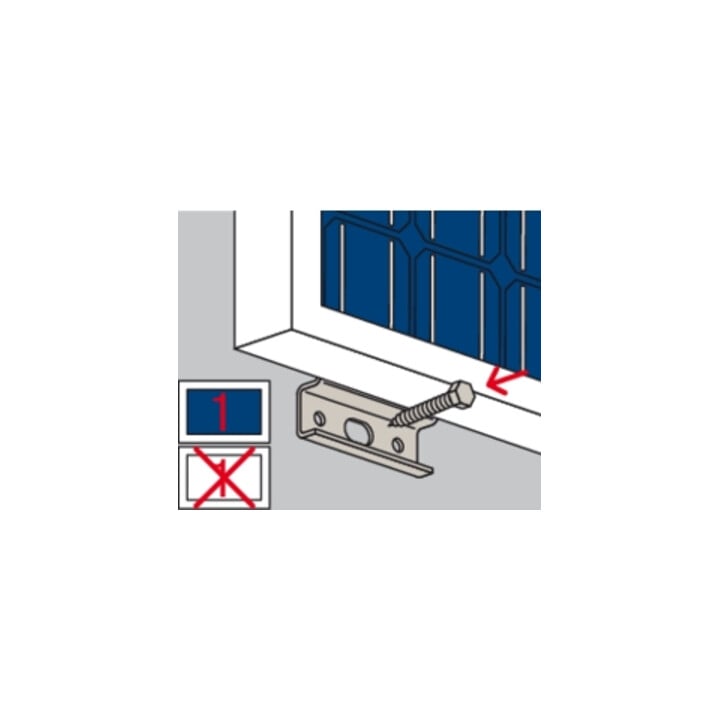

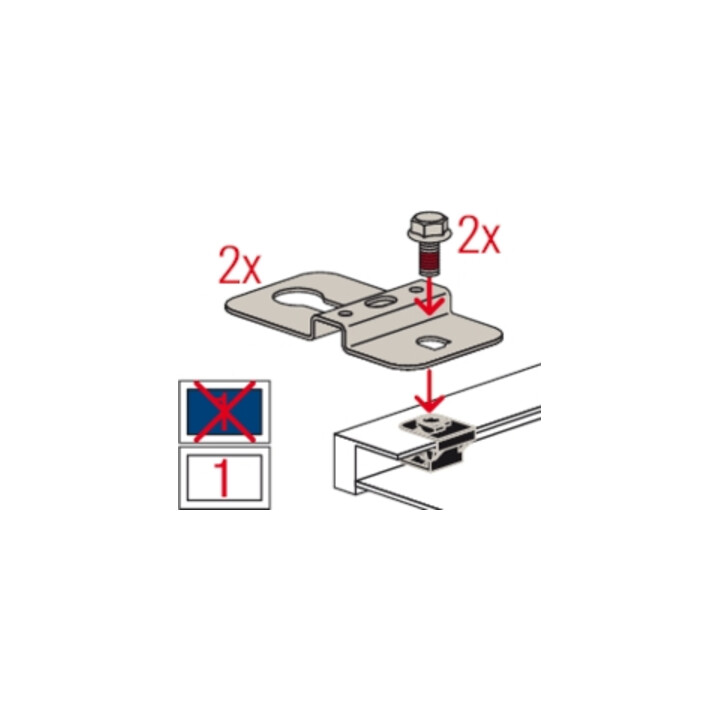

• Glisser au moins quatre écrous coulissants FSMN sur les trous de montage à l'arrière du cadre du module • Appliquer une goutte de frein-filet avant de visser les vis à dent de verrouillage • Montage d'au moins deux clips de démarrage/fin FSMC S/E avec une vis à dent de verrouillage fischer chacun sur un côté du module • Montage d'au moins deux clips centraux FSMC M avec une vis à dent de verrouillage fischer chacun sur le côté opposé du module • Fixation des clips de démarrage/fin FSMC S/E dans le support de construction à l'aide de chevilles, vis à bois ou similaires • Fixation des clips centraux FSMC M dans le support de construction à l'aide de chevilles, vis à bois ou similaires • Glisser au moins quatre écrous coulissants FSMN sur les trous de montage à l'arrière du cadre du module • Appliquer une goutte de frein-filet avant de visser les vis à dent de verrouillage • Visser les vis à dent de verrouillage fischer dans les écrous coulissants sur un côté du module • Montage d'au moins deux clips centraux FSMC M avec une vis à dent de verrouillage fischer chacun sur le côté opposé du module • À l'aide du principe clé-serrure, emboîter et glisser les vis sur le module précédent • Fixation des clips centraux FSMC M dans le support de construction à l'aide de chevilles, vis à bois ou similaires • Glisser au moins quatre écrous coulissants FSMN sur les trous de montage à l'arrière du cadre du module • Appliquer une goutte de frein-filet avant de visser les vis à dent de verrouillage • Visser les vis à dent de verrouillage fischer dans les écrous coulissants sur un côté du module • Montage d'au moins deux clips de démarrage/fin FSMC S/E avec une vis à dent de verrouillage fischer chacun sur le côté opposé du module • À l'aide du principe clé-serrure, emboîter et glisser les vis sur le module précédent • Fixation des clips de démarrage/fin FSMC S/E dans le support de construction à l'aide de chevilles, vis à bois ou similaires
