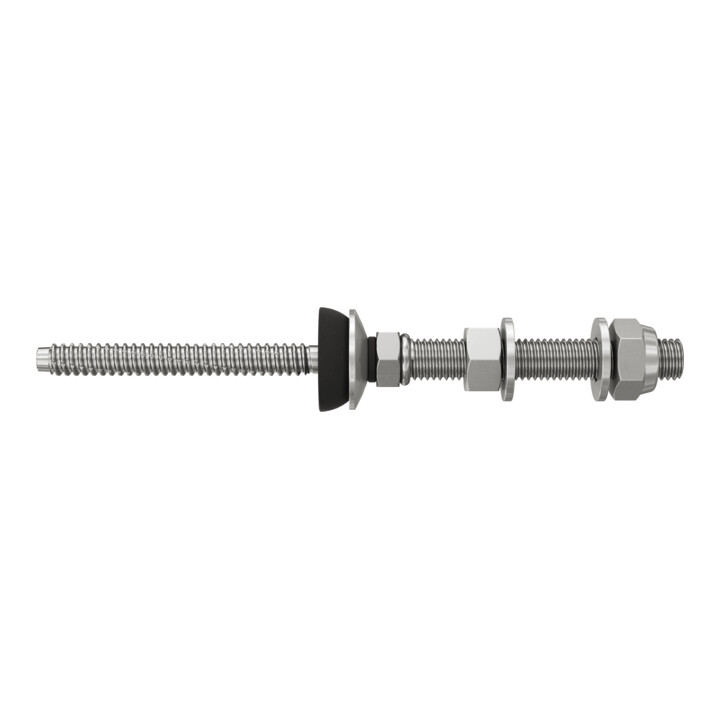

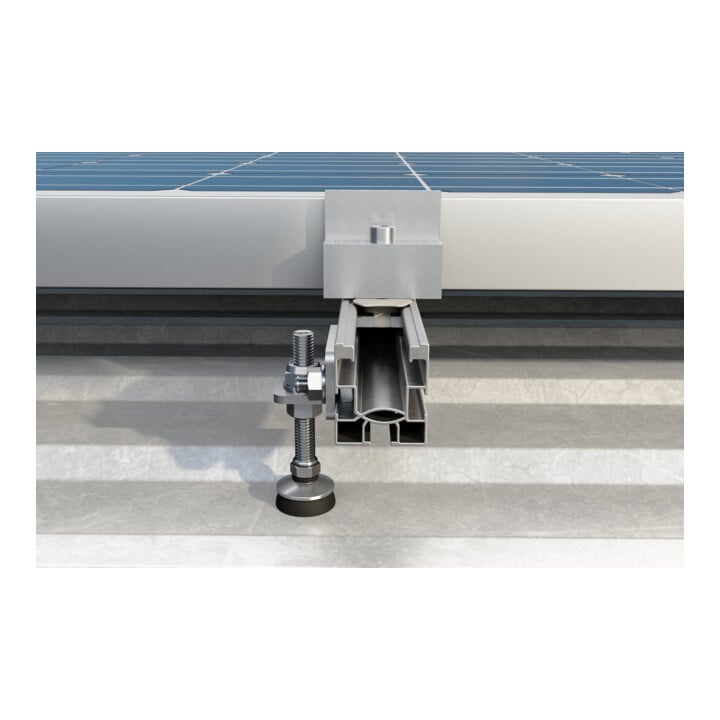

• Joint EPDM intégré pour l’étanchéité et la protection contre l’humidité et la pluie • Filetage inférieur pour acier • Filetage extérieur métrique • Joint EPDM intégré • En acier inoxydable A2 • La tige filetée STSI est livrée préassemblée avec joint EPDM, écrou de serrage et paire d’écrous pour la connexion aux consoles MW ou SSP • Montage rapide, car la couverture du toit n’a pas besoin d’être retirée lors du montage • Grâce au joint EPDM, l’étanchéité du toit est maintenue • Déterminez la longueur de la tige filetée STSI en fonction de l’épaisseur de la structure porteuse • Déterminez l’espacement axial des tiges filetées STSI en fonction des charges de neige et de vent sur site ainsi que de la pente du toit • Déterminez la position des tiges filetées STSI en fonction de la structure porteuse et de la disposition de l’installation • Percez la couverture avec un foret de 14 mm et la poutre en acier avec un foret de 6,5 mm • Fixez la tige filetée STSI à la structure en acier. Le caoutchouc EPDM repose sur la couverture • Serrez l’écrou MU sur le joint pour assurer l’étanchéité • Scellez soigneusement le point de sortie de la vis sur le toit avec un mastic d’étanchéité bitumineux • Fixez la plaque de connexion SSP ou MW en réglant sa hauteur avec les écrous MU • Convient pour le système de toiture en plaques ondulées SolarLight-rail • Rail SolarFish • Fixation des tiges filetées STSI directement sur poutres et rails en acier après pré-perçage
