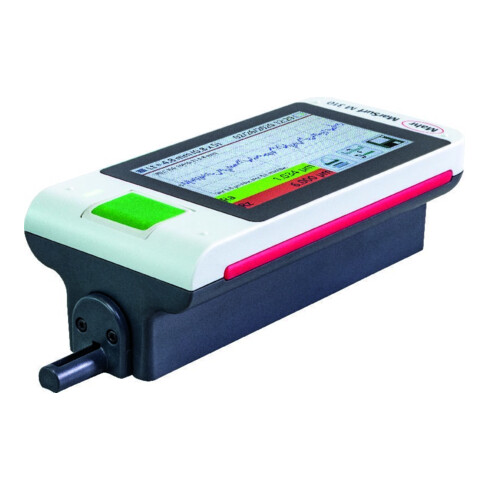

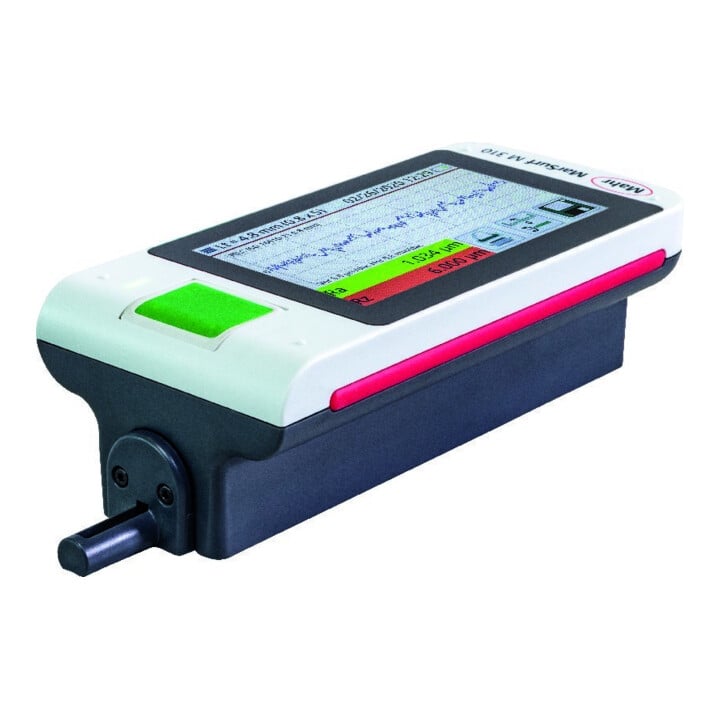

Ensemble d'appareil de mesure de rugosité mobile MarSurf M 310
Caractéristiques :
- Pour une utilisation mobile
- Écran tactile TFT 4,3" rétroéclairé, affichage rotatif
- Transmission des protocoles et données de mesure via Bluetooth ou câble, au choix
- Dispositif d'avance amovible
- Conforme IATF 16949 - Traçabilité sécurisée avec MarConnect
- Création de rapports PDF complets directement sur l'appareil de mesure
- Commentaires personnalisés pour le rapport PDF saisis directement sur le MarSurf M 310
- Plus de 1200 mesures sans recharge
- Étalon de rugosité amovible
- Sélection automatique du cut-off garantissant des résultats corrects même pour les non-spécialistes
- Transmission sans fil des résultats de mesure vers Excel® et autres applications Windows® via l'interface logicielle MarCom Prof
- Connexion possible d'un scanner laser pour démarrer des mesures préconfigurées via codes-barres et QR codes, et pour lire les informations sur les pièces
- Utilisation sur arbres, pièces de boîtier, grandes machines, grandes pièces, pièces fraisées et tournées, pièces rectifiées et alésées, ainsi que dans la production et à la machine pour un contrôle rapide de la profondeur de rugosité de la pièce sur ou dans la machine
Contenu de la livraison :
- Inclut dispositif d'avance (amovible), 1 palpeur standard PHT6-350 conforme aux normes, batterie intégrée, étalon de rugosité intégré au boîtier (amovible), certificat d'étalonnage Mahr, protection du palpeur/support prisme, chargeur, réglage de la hauteur (intégré), sac de transport avec bandoulière, câble USB, prisme manuel avec réglage de hauteur (paire), câble de rallonge pour dispositif d'avance (longueur 1,2 m) et manuel d'utilisation.
- Données techniques :
- Grandeurs caractéristiques : A1, A2, Ar, CF, CL, CR, Mr1, Mr2, R, R3z, RPc, RS, RSk, RSm, Ra, Rk, Rmax, Rmr (tp (JIS, ASME) équiv. Rmr), Rp, RpA (ASME), Rpk, Rpm, Rpm (ASME), Rq, Rt, Rvk, Rx, Rz, Rz (JIS), Rz (Ry (JIS) équiv. Rz), Vo
- Échelle horizontale : dépend du cut-off
- Contenu des protocoles : profil R, MRK, profil P (MOTIF), affichage des résultats
- Fonction d'étalonnage : dynamique ; Ra, Rz, Rsm
- Interface de données : USB A, USB B, MarConnect (bidirectionnel), slot microSD pour cartes SD / SDHC jusqu'à 32 Go
- Indice de protection : IP40
- Plage de température de fonctionnement : +5 °C à +40 °C
- Plage de température de stockage : –15 °C à +55 °C
- Batterie : batterie Li-ion, 3,7 V, capacité nominale 11,6 Wh, au moins 1200 mesures
- Dimensions (L x l x H) du dispositif d'avance : 160 x 77 x 50 mm
- Dimensions (L x l x H) de l'appareil d'analyse : 190 x 140 x 75 mm
- Poids : 4,7 kg
- Principe de mesure : méthode de profil tactile
- Palpeur : palpeur inductif à patin
- Point de palpation : 2 µm
- Plage de mesure : 350 µm
- Résolution du profil : 8 nm
- Filtres selon ISO/JIS : filtre gaussien selon ISO 16610-21 (anciennement ISO 11562), filtre spécial selon DIN EN ISO 13565-1, filtre ls selon DIN EN ISO 3274 (désactivable)
- Cut-off Ic selon ISO/JIS : 0,25 mm, 0,8 mm, 2,5 mm, détection automatique du filtre, variable
- Nombre n de parcours de mesure individuels selon ISO/JIS : sélectionnable de 1 à 16
- Cut-off raccourci selon ISO/JIS : sélectionnable
- Longueur de parcours Lt selon ISO/JIS : 1,5 ; 4,8 ; 15, N x Lc, variable, automatique
- Longueur de parcours selon ISO 12085 (MOTIF) : 1 ; 2 ; 4 ; 8 ; 12 ; 16 mm
- Longueur totale In selon ISO/JIS : 1,25 mm, 4 mm, 12,5 mm
- Vitesse de palpation : 0,5 mm/s
- Force de mesure : 0,75 mN
EAN / GTIN : 4059192064549
