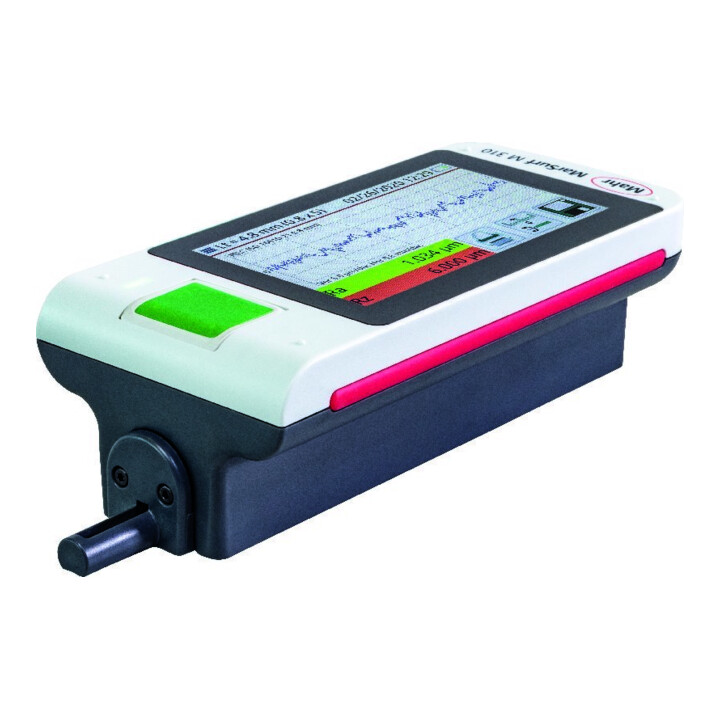

Ensemble d'appareil de mesure de rugosité mobile MarSurf M 310
Caractéristiques :
- Pour une utilisation mobile
- Écran tactile TFT 4,3" rétroéclairé, affichage pivotant
- Transmission des protocoles et données de mesure via Bluetooth ou câble, au choix
- Dispositif d'avance amovible
- Conforme IATF 16949 - Traçabilité sécurisée avec MarConnect
- Création de protocoles PDF complets directement sur l'appareil de mesure
- Commentaires personnalisés pour le protocole PDF saisis directement sur le MarSurf M 310
- Plus de 1200 mesures sans recharge
- Standard de rugosité amovible
- Sélection automatique du cut-off garantissant des résultats corrects même pour les non-spécialistes de la métrologie
- Transmission sans fil des résultats de mesure vers Excel® et autres applications Windows® via l'interface logicielle MarCom Prof
- Connexion possible d'un scanner laser pour démarrer des mesures préconfigurées via code-barres et QR code, ainsi que pour lire les informations sur les pièces
- Utilisation sur arbres, pièces de boîtiers, grandes machines, grandes pièces, pièces fraisées et tournées, pièces rectifiées et rodées, ainsi qu'en production et fabrication directement sur la machine pour un contrôle rapide de la profondeur de rugosité de la pièce
Contenu de la livraison :
- Comprend dispositif d'avance (amovible), 1 palpeur standard PHT6-350 conforme aux normes, batterie intégrée, standard de rugosité intégré au boîtier (amovible), certificat d'étalonnage Mahr, protection du palpeur/support prisme, chargeur, réglage en hauteur (intégré), sac de transport avec bandoulière, câble USB, prisme manuel avec réglage en hauteur (paire), câble de rallonge pour dispositif d'avance (longueur 1,2 m) et manuel d'utilisation.
- Données techniques :
- Grandeurs caractéristiques : A1, A2, Ar, CF, CL, CR, Mr1, Mr2, R, R3z, RPc, RS, RSk, RSm, Ra, Rk, Rmax, Rmr (tp (JIS, ASME) équiv. Rmr), Rp, RpA (ASME), Rpk, Rpm, Rpm (ASME), Rq, Rt, Rvk, Rx, Rz, Rz (JIS), Rz (Ry (JIS) équiv. Rz), Vo
- Échelle horizontale : dépend du cut-off
- Contenu du protocole : profil R, MRK, profil P (MOTIF), affichage des résultats
- Fonction d'étalonnage : dynamique ; Ra, Rz, Rsm
- Interface de données : USB A, USB B, MarConnect (bidirectionnel), emplacement microSD pour cartes SD / SDHC jusqu'à 32 Go
- Indice de protection : IP40
- Plage de température pour fonctionnement : +5 °C à +40 °C
- Plage de température pour stockage : –15 °C à +55 °C
- Batterie : batterie Li-Ion 3,7 V, capacité nominale 11,6 Wh, au moins 1200 mesures
- Dimensions (L x l x H) du dispositif d'avance : 160 x 77 x 50 mm
- Dimensions (L x l x H) de l'appareil d'évaluation : 190 x 140 x 75 mm
- Poids : 4,7 kg
- Principe de mesure : procédé de coupe tactile
- Palpeur : palpeur inductif à patin
- Pointe du palpeur : 2 µm
- Plage de mesure : 350 µm
- Résolution du profil : 8 nm
- Filtres selon ISO/JIS : filtre Gauss selon ISO 16610-21 (anciennement ISO 11562), filtre spécial selon DIN EN ISO 13565-1, filtre ls selon DIN EN ISO 3274 (désactivable)
- Cut-off Ic selon ISO/JIS : 0,25 mm, 0,8 mm, 2,5 mm, reconnaissance automatique du filtre, variable
- Nombre n de parcours de mesure individuels selon ISO/JIS : sélectionnable de 1 à 16
- Cut-off raccourci selon ISO/JIS : sélectionnable
- Longueur de parcours Lt selon ISO/JIS : 1,5 ; 4,8 ; 15, N x Lc, variable, automatique
- Longueur de parcours selon ISO 12085 (MOTIF) : 1 ; 2 ; 4 ; 8 ; 12 ; 16 mm
- Longueur totale In selon ISO/JIS : 1,25 mm, 4 mm, 12,5 mm
- Vitesse de mesure : 0,5 mm/s
- Force de mesure : 0,75 mN
EAN / GTIN : 4059192064587
