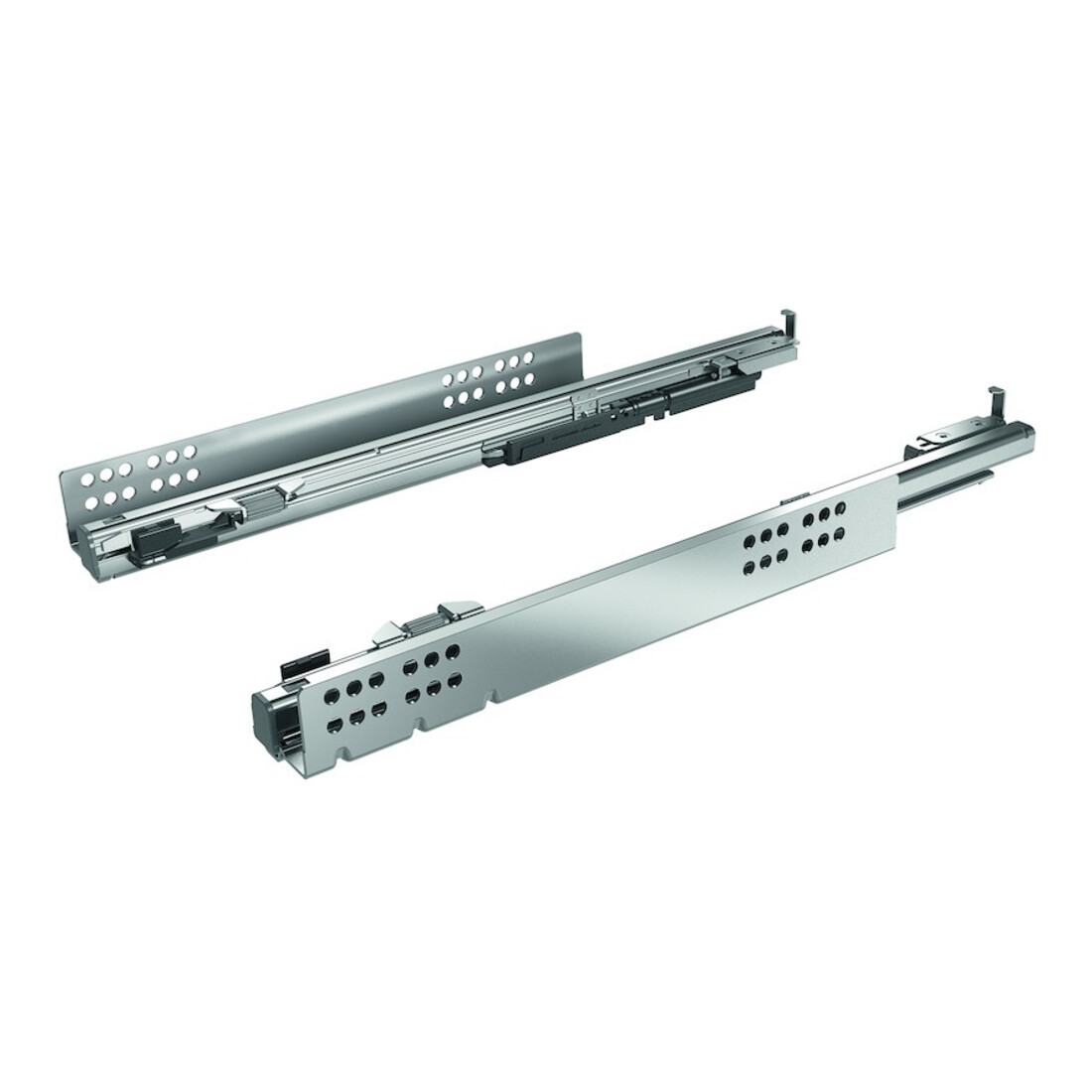

Hettich Quadro 4D V6,9245380, sortie totale avec Silent System 320 mm, gauche et droite
Hettich Quadro 4D V6,9245380, sortie totale avec Silent System 320 mm, gauche et droite
- Côté de fixation
- Gauche et droite
- Palier
- À billes
- Distance entre trous (b1)
- 192 mm
- Profondeur minimale du corps
- 333 mm
- Montage
- Montage par emboîtement
- Longueur nominale
- 320 mm
- Surface
- Galvanisé
- Base
- Extension totale
- Réglage en hauteur
- +2 mm
- Réglage latéral
- +/-1,5 mm
- Réglage en profondeur
- +/-2 mm
- Possibilités de réglage
- Réglage en hauteur sans outil, réglage de l'inclinaison, réglage latéral, réglage en profondeur
- Épaisseur maximale du cadre
- 15 mm
- Charge admissible
- 10 kg
- Matériau
- Acier
- Finition
- Avec système Silent
- Fixation
- Sur le côté du corps
- Contact fabricant
- Hettich Marketing- und Vertriebs GmbH & Co. KG Gerhard-Lüking-Str. 10, 32602 Vlotho, DE [email protected], 05733/7980
- Code art.
- 92193306
- GTIN
- 4023149144264
Tiroir à sortie totale Quadro 4D V6
Caractéristiques
• Extension totale pour combinaison avec tiroir en bois • Montage par glissement confortable avec verrou 4D et réglage d'inclinaison • Amortissement intégré Silent System • Optionnellement adaptable avec Push to open Silent : mécanisme d'ouverture confortable combiné à une fermeture amortie ; extensible avec synchronisation • Réglage sans outil et intuitif de la façade du tiroir : • Réglage en hauteur jusqu'à + 2 mm, • Réglage latéral jusqu'à +/- 1,5 mm (épaisseur du cadre max. 15 mm), • Réglage en profondeur jusqu'à +/- 2 mm, • Réglage d'inclinaison • Capacité de charge selon EN 15338, niveau 3 • Gauche / droite • Acier galvanisé • Remarques : • Verrou 4D et réglage d'inclinaison doivent être commandés séparément
Utilisation
• Meubles. • Pour AvanTech You ou tiroir en bois
