Hettich Suspension d'armoire à monter, SAH116, 19476, acier zingué réglable 3D
Hettich Suspension d'armoire à monter, SAH116, 19476, acier zingué réglable 3D
Délai de livraison: 4-7 jours ouvrés
Livraison standard
- Capacité de charge par pièce
- 40 kg
- Réglage de hauteur max.
- 7 mm
- Réglage de hauteur min.
- -7 mm
- Désignation du modèle
- Suspension d’armoire SAH 116
- Surface
- Galvanisé
- Décalage du panneau arrière min.
- 16 mm
- Réglage de profondeur max.
- 15 mm
- Réglage de profondeur min.
- 0 mm
- Homologation
- EN 15939, banc d’essai A
- Base
- Suspension
- Côté d’arrêt
- Droite/gauche
- Hauteur de levage
- 7,5 mm
- Type de fixation
- À visser
- Hauteur
- 7 mm
- Réglage latéral (avec suspension à crochet) max.
- 3 mm
- Réglage latéral (avec suspension à crochet) min.
- -3 mm
- Réglage latéral (avec suspension sur rail) max.
- 7 mm
- Réglage latéral (avec suspension sur rail) min.
- -7 mm
- Profondeur
- 15 mm
- Complément
- Réglable en 3 dimensions
- Exécution
- Pour suspension sur rail
- Matériau
- Acier
- Montage
- Dans le corps (caisson)
- Contact fabricant
- Hettich Marketing- und Vertriebs GmbH & Co. KG Gerhard-Lüking-Str. 10, 32602 Vlotho, DE [email protected], 05733/7980
- Code art.
- 98091636
- GTIN
- 4023149194764

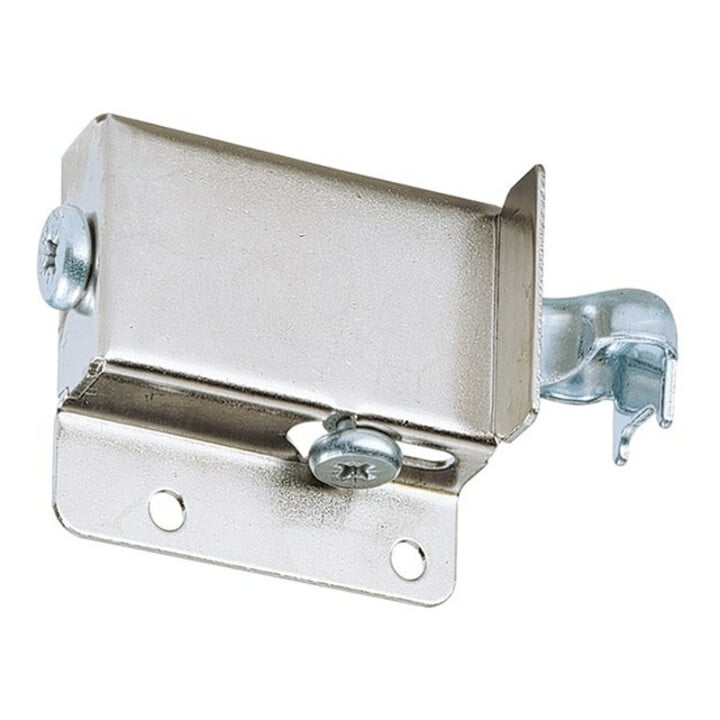

Crochet de fixation pour armoire SAH 116
Caractéristiques
• À visser • Suspension par rail ou crochet • Sécurisé contre le glissement latéral en suspension par crochet • Capacité de charge de 40 kg / pièce conformément à la norme EN 15939 sur un banc d’essai de type A • Réglage en 3 dimensions : hauteur ± 7 mm / profondeur max. 15 mm / latéral en suspension par crochet ± 3 mm / latéral en suspension par rail ± 7 mm • Décalage du panneau arrière (jusqu’au chant avant du panneau arrière) min. 16 mm • Hauteur de levage 7,5 mm • Utilisable avec rail de suspension type B, type L • Acier nickelé • Remarques concernant la capacité de charge des suspensions d’armoires et accessoires • Pour les suspensions d’armoires et accessoires, les principes suivants doivent être respectés en ce qui concerne la capacité de charge : • La construction du meuble ainsi que la qualité des matériaux et de la fabrication du meuble échappent à notre contrôle • De même, nous n’avons aucune influence sur la nature des matériaux muraux • Les crochets de suspension que nous proposons, associés à des chevilles, sont conçus pour une utilisation dans des briques pleines, des blocs de sable-calcaire pleins, du béton ou des briques en terre cuite. Un perçage de diamètre 8 mm doit être réalisé dans le matériau plein, dans lequel la cheville en plastique est insérée affleurante. La profondeur minimale de vissage du crochet correspond à la longueur du crochet moins 10 mm • Pour la fixation sur d’autres matériaux muraux, il convient d’utiliser les éléments de fixation spéciaux habituels du commerce • Les chevilles et les vis doivent être assorties. Les vis à cheville ne doivent pas être remplacées par des vis à aggloméré normales • Fixation des rails de suspension : • Avec 2 vis spéciales Ø 5,5 x 50 mm dans la zone de chaque suspension d’armoire • À partir d’une largeur de corps de 900 mm, une vis spéciale supplémentaire Ø 5,5 x 50 mm doit être placée au centre derrière chaque corps (type A, type B et type H) • Les extensions telles que les étagères de finition ne sont pas autorisées sans suspension d’armoire séparée • Il incombe au fabricant / revendeur de meubles de s’assurer que les meubles mis sur le marché respectent les exigences de la norme EN 14749
Utilisation
• Armoire
