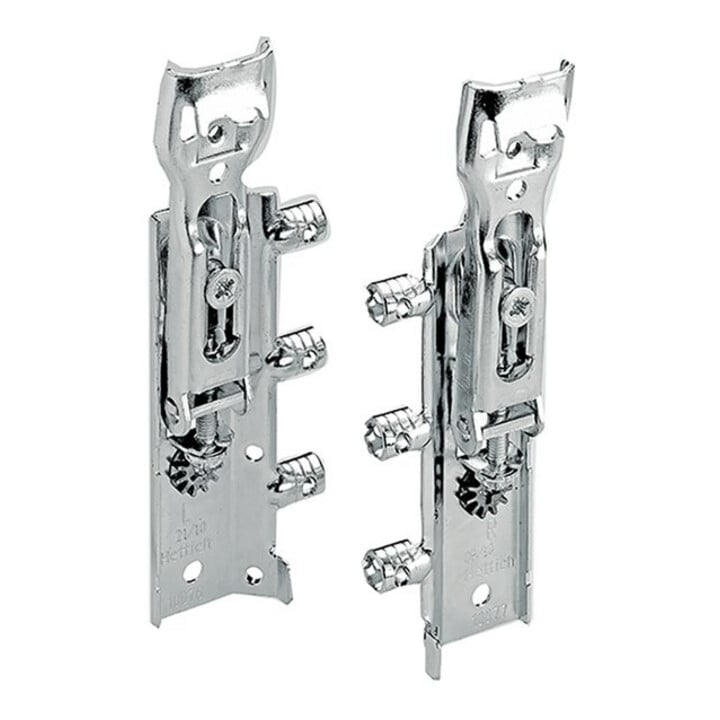

Crochet de suspension pour armoire SAH

Caractéristiques

• Pour une utilisation derrière le panneau arrière. • Pour suspension par lattes et crochets. • Capacité de charge 45 kg / pièce selon EN 15939 sur banc d’essai A. • Fixation avec 3 tenons latéraux dans la paroi latérale et vissage dans la rainure du panneau arrière. • Utilisable à partir d’un décalage du panneau arrière de 16 mm. • Réglage rapide et confortable de la hauteur via une vis de réglage stable et un mécanisme de démultiplication : ± 8 mm. • Réglage en profondeur : max. 25 mm. • Déplacement latéral : ± 3 mm pour suspension par crochets, ± 7,5 mm pour suspension par lattes. • Les vis de réglage sont sécurisées contre tout desserrage accidentel. • Hauteur de déverrouillage : 7,5 mm. • Suspension par crochets : la forme fermée du crochet empêche le glissement de l’armoire. • Utilisable avec rail de suspension type B. • Acier zingué – entièrement recyclable. • Le vissage dans le côté du caisson est IMPÉRATIF. • Fonction « sécurité anti-décrochage » possible en option avec vis spéciale. • Remarques : • Les caches SAH 215 sont à commander séparément. • Informations sur la capacité de charge des suspensions d’armoires et accessoires. • Pour les suspensions d’armoires et accessoires, les principes suivants relatifs à la capacité de charge doivent être respectés : • La construction du meuble ainsi que la qualité des matériaux et de fabrication du meuble échappent à notre contrôle. • De même, nous n’avons aucune influence sur la nature des matériaux muraux. • Les crochets de suspension proposés, associés à des chevilles, sont destinés à une utilisation dans des briques pleines, des blocs de sable-calcaire pleins, du béton ou des briques de parement. Un perçage de 8 mm de diamètre doit être réalisé dans le matériau plein, dans lequel la cheville en plastique est enfoncée à fleur. La profondeur minimale d’enfoncement du crochet correspond à la longueur du crochet moins 10 mm. • Pour la fixation sur d’autres matériaux muraux, il convient d’utiliser les éléments de fixation spéciaux usuels du commerce. • Chevilles et vis doivent être assorties. Les vis pour chevilles ne doivent pas être remplacées par des vis à aggloméré ordinaires. • Fixation des rails de suspension : • Avec 2 vis spéciales Ø 5,5 x 50 mm dans la zone de chaque suspension d’armoire. • À partir d’une largeur de caisson de 900 mm, une vis spéciale supplémentaire Ø 5,5 x 50 mm doit être placée au centre derrière chaque caisson (type A, type B et type H). • Les extensions telles que les étagères de finition ne sont pas autorisées sans suspension d’armoire séparée. • Il incombe au fabricant de meubles / revendeur de s’assurer que les meubles mis sur le marché respectent les exigences de la norme EN 14749.

Utilisation

• Armoire.
